产品
功率放大器
2200~2500MHz, 增益25dB, 饱和功率100W, SMA
- DPA9-2200-2500-2922
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 2200 | ~ | 2500 | MHz |
| 增益 | 25 | dB | ||
| 增益平坦度 | 2 | dB | ||
| 输入驻波比 | 1.7 | |||
| 输出驻波比 | 1.7 | |||
| 饱和功率 | 100 | W | ||
| 杂散抑制 | 20 | dBc | ||
| 谐波抑制 | 65 | dBc |
其它参数
| 接口形式 | SMA-F |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 工作电压 | +28V |
| 工作电流 | 16A |
| 工作温度 | -25~+5℃设计保证 |
| 保护温度 | 80℃保护 |
| 重量 | 510g |
| 功放 PTT | 功放默认关闭，3.3~5V 开启。 |

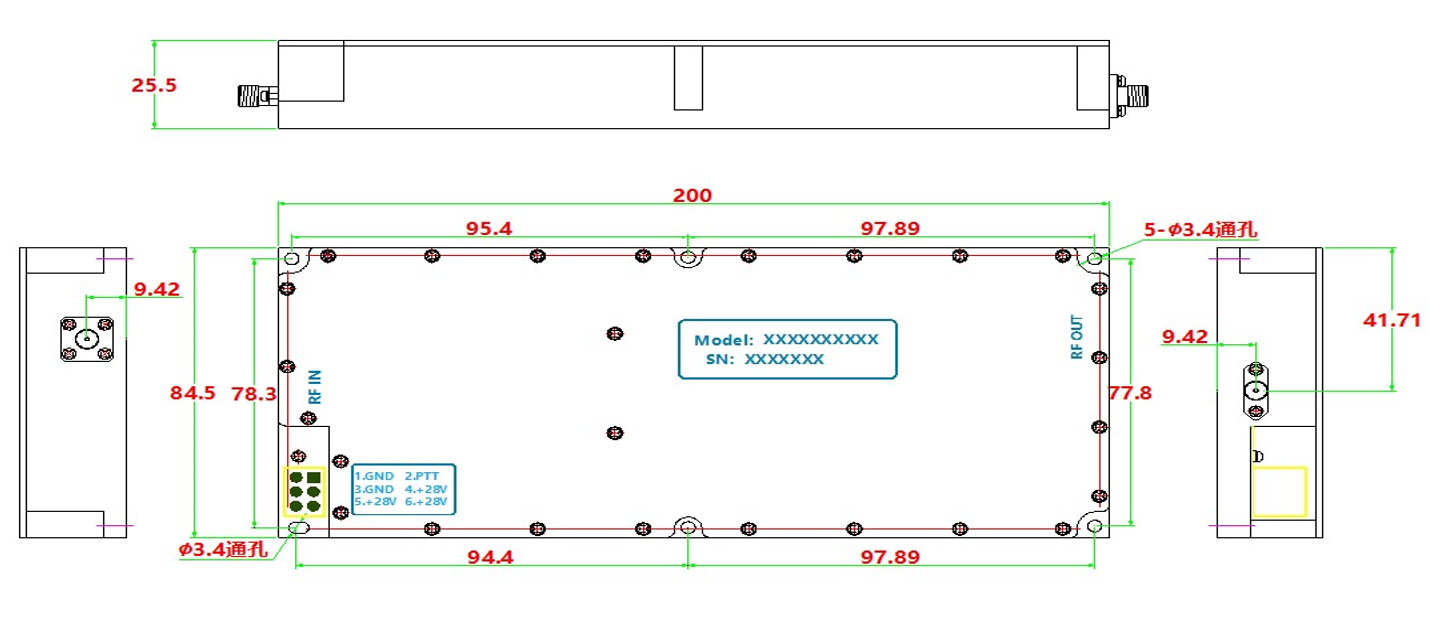

外形结构图
注意事项
存储在湿度小于25%的环境，注意防尘防静电； 请注意产品的功耗，设计时考虑放大器散热问题；产品整体温度大于125℃的情况下，请在订货前与我们协商；清洗产品表面，请勿将产品浸泡清洗液中清洗。
