功率放大器
0.8~11GHz,增益 45dB,饱和功率 33dBm,SMA
- DPA8-0.8-11G-3574
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0.8 | ~ | 11 | GHz |
| 增益 | 45 | dB | ||
| 增益平坦度 | ±2.5 | dB | ||
| 驻波比 | 2.5 | |||
| 饱和功率 | 33 | dBm | ||
| 最大输入功率 | 10 | dBm |
其它参数
| 接口形式 | SMA-K可拆 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 工作电压 | +28V |
| 工作电流 | 1000mA |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| Frequency | S11 | S22 | GAIN | P-1 | PSAT | IDS@P-1 | IDS@PSAT |
| GHz | VSWR | VSWR | dB | dBm | dBm | A | A |
| 0.50 | 1.29 | 4.85 | 40.83 | 24.4 | 31.1 | 0.59 | 0.94 |
| 1.32 | 1.02 | 1.25 | 47.49 | 29.6 | 36.1 | 0.59 | 0.84 |
| 2.14 | 1.07 | 1.21 | 47.88 | 29.2 | 35.8 | 0.6 | 0.85 |
| 2.96 | 1.08 | 1.16 | 48.34 | 29.4 | 35.8 | 0.6 | 0.86 |
| 3.79 | 1.06 | 1.21 | 47.95 | 29.9 | 36.2 | 0.6 | 0.86 |
| 4.61 | 1.11 | 1.22 | 47.31 | 29.3 | 35.8 | 0.61 | 0.86 |
| 5.43 | 1.15 | 1.12 | 46.97 | 29.2 | 35.5 | 0.61 | 0.87 |
| 6.25 | 1.19 | 1.1 | 47.22 | 29.5 | 35.6 | 0.61 | 0.84 |
| 7.07 | 1.21 | 1.33 | 46.9 | 30 | 35.3 | 0.6 | 0.80 |
| 7.89 | 1.2 | 1.53 | 46.49 | 29.6 | 34.6 | 0.61 | 0.83 |
| 8.71 | 1.15 | 1.59 | 46.26 | 29.5 | 34.2 | 0.61 | 0.86 |
| 9.54 | 1.13 | 1.4 | 46.15 | 30.2 | 35 | 0.61 | 0.90 |
| 10.36 | 1.18 | 1.35 | 46.12 | 30.5 | 35.5 | 0.61 | 0.89 |
| 11.18 | 1.26 | 1.61 | 45.96 | 30.5 | 35.8 | 0.61 | 0.89 |
| 12.00 | 1.32 | 1.65 | 45.78 | 30.2 | 35.5 | 0.61 | 0.90 |

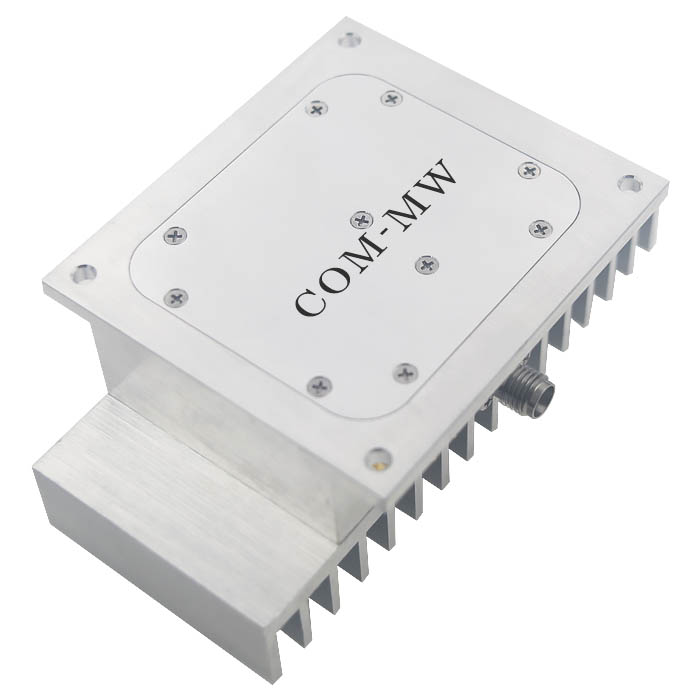

参考实物图
外形结构图

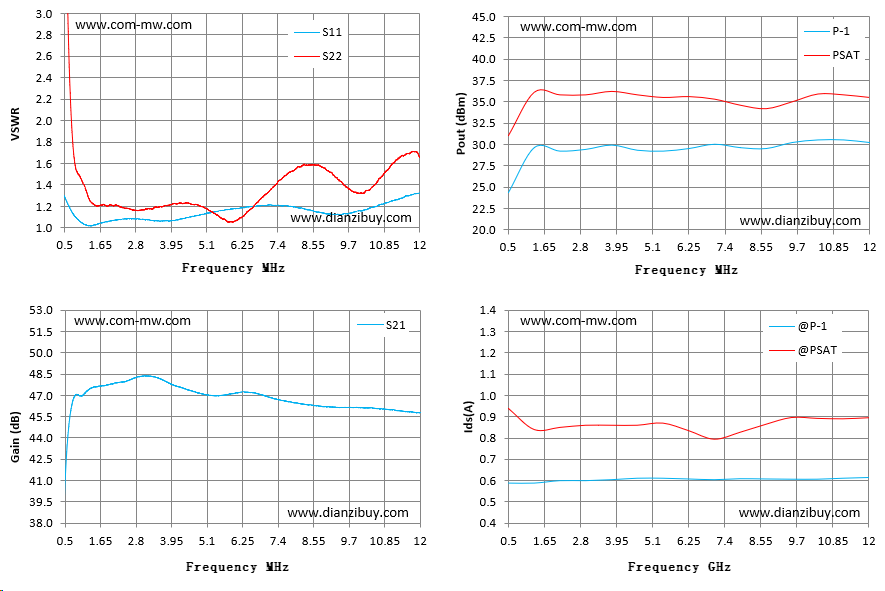

典型测试曲线图
