通带频率 690~810MHz,DC-660MHz≥20dBc,840-1200MHz≥20dBc,SMA
- ZBF5-L750-120-3828
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 690 | ~ | 810 | MHz |
| 通带损耗 | / | / | 3 | dB | ||
| 带外抑制 | DC-660 | MHz≥ | 20 | dBc | ||
| 带外抑制 | 840-1200 | MHz≥ | 20 | dBc | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | SMA-F |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 600.00 | 115.81 | 75.46 | -53.76 | -53.76 | 0.79 |
| 621.00 | 59.15 | 50.64 | -46.24 | -46.24 | 1.71 |
| 643.00 | 34.53 | 33.60 | -41.81 | -41.81 | 1.80 |
| 664.00 | 16.33 | 18.01 | -33.87 | -33.87 | -2.76 |
| 686.00 | 1.07 | 1.28 | -2.82 | -2.82 | 21.21 |
| 707.00 | 1.04 | 1.08 | -1.60 | -1.60 | 12.07 |
| 729.00 | 1.01 | 1.01 | -1.31 | -1.31 | 9.66 |
| 750.00 | 1.02 | 1.05 | -1.22 | -1.22 | 8.76 |
| 771.00 | 1.26 | 1.25 | -1.32 | -1.32 | 8.67 |
| 793.00 | 1.20 | 1.11 | -1.51 | -1.51 | 9.95 |
| 814.00 | 1.18 | 1.17 | -2.54 | -2.54 | 15.75 |
| 836.00 | 16.02 | 12.58 | -24.60 | -24.60 | -0.24 |
| 857.00 | 35.65 | 26.24 | -30.55 | -30.55 | 1.12 |
| 879.00 | 57.82 | 38.41 | -30.45 | -30.45 | 2.17 |
| 900.00 | 78.35 | 53.39 | -32.46 | -32.46 | 1.82 |
参考实物图

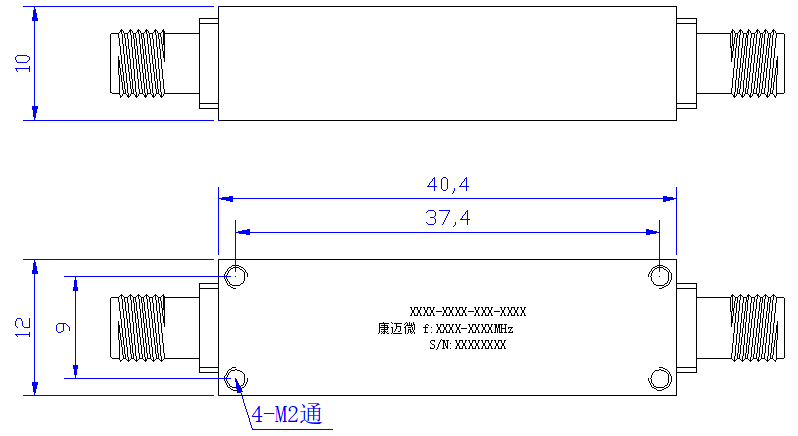

外形结构图（mm）

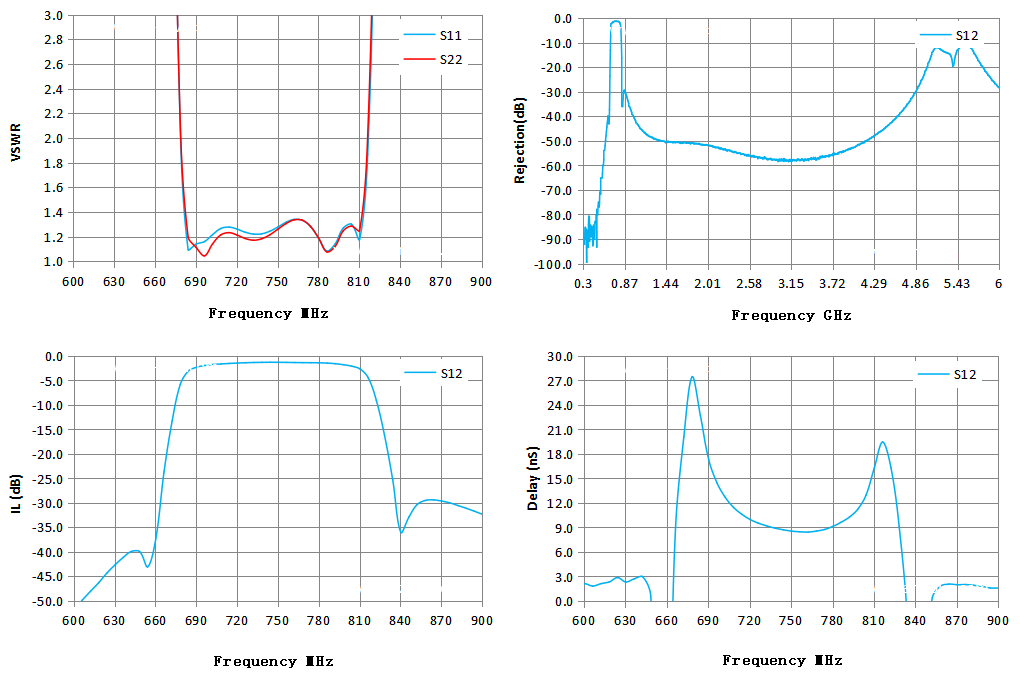

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
