通带频率 30~560MHz,800-3000MHz≥35dBc,dB,表面贴装
- ZLPF15-L30-560-1061
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 30 | ~ | 560 | MHz |
| 通带损耗 | / | / | 1.0 | dB | ||
| 带外抑制 | 800-3000 | MHz≥ | 35 | dBc | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 相位一致性 | ≤4° |
| 幅度一致性 | ±0.25dB |
| 工作温度 | -55~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
功能示意图
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.01 | 1.01 | 1.01 | -0.05 | -0.05 | 2.23 |
| 57 | 1.11 | 1.11 | -0.11 | -0.11 | 2.21 |
| 114 | 1.20 | 1.19 | -0.20 | -0.20 | 2.19 |
| 171 | 1.13 | 1.13 | -0.23 | -0.23 | 2.24 |
| 229 | 1.01 | 1.02 | -0.26 | -0.26 | 2.32 |
| 286 | 1.05 | 1.05 | -0.31 | -0.31 | 2.40 |
| 343 | 1.06 | 1.06 | -0.36 | -0.36 | 2.53 |
| 400 | 1.28 | 1.28 | -0.48 | -0.48 | 2.69 |
| 457 | 1.34 | 1.33 | -0.60 | -0.60 | 2.92 |
| 514 | 1.06 | 1.00 | -0.64 | -0.64 | 3.34 |
| 571 | 1.23 | 1.24 | -0.88 | -0.88 | 3.94 |
| 629 | 1.07 | 1.01 | -1.13 | -1.13 | 4.94 |
| 686 | 5.27 | 5.88 | -6.91 | -6.91 | 7.64 |
| 743 | 30.39 | 36.54 | -26.07 | -26.07 | 2.44 |
| 800 | 46.98 | 53.32 | -40.99 | -40.99 | 1.43 |

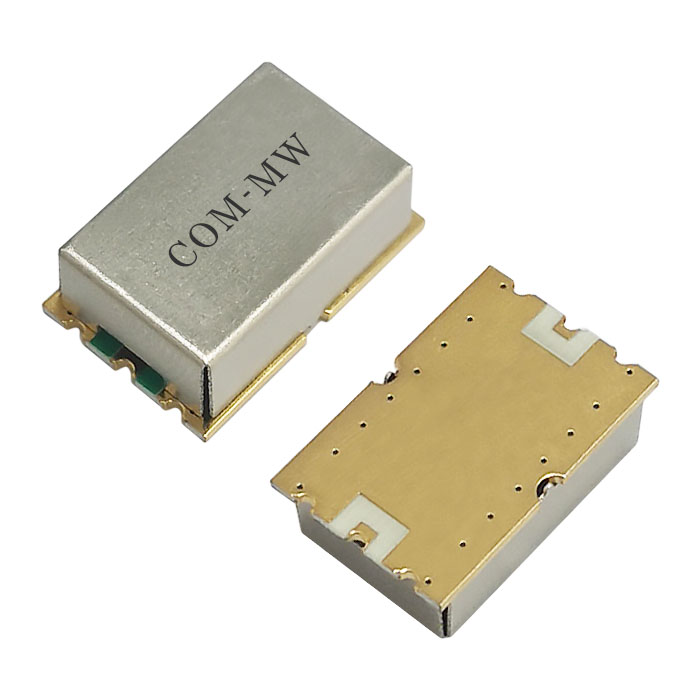

参考实物图

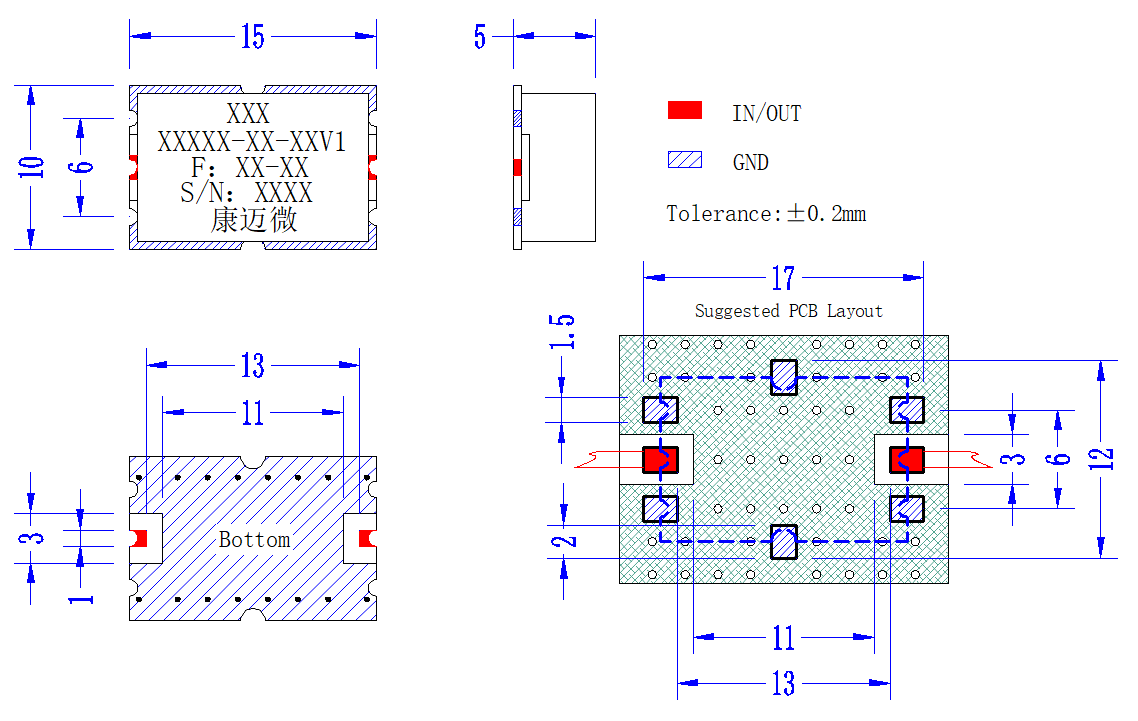

外形结构图（mm）

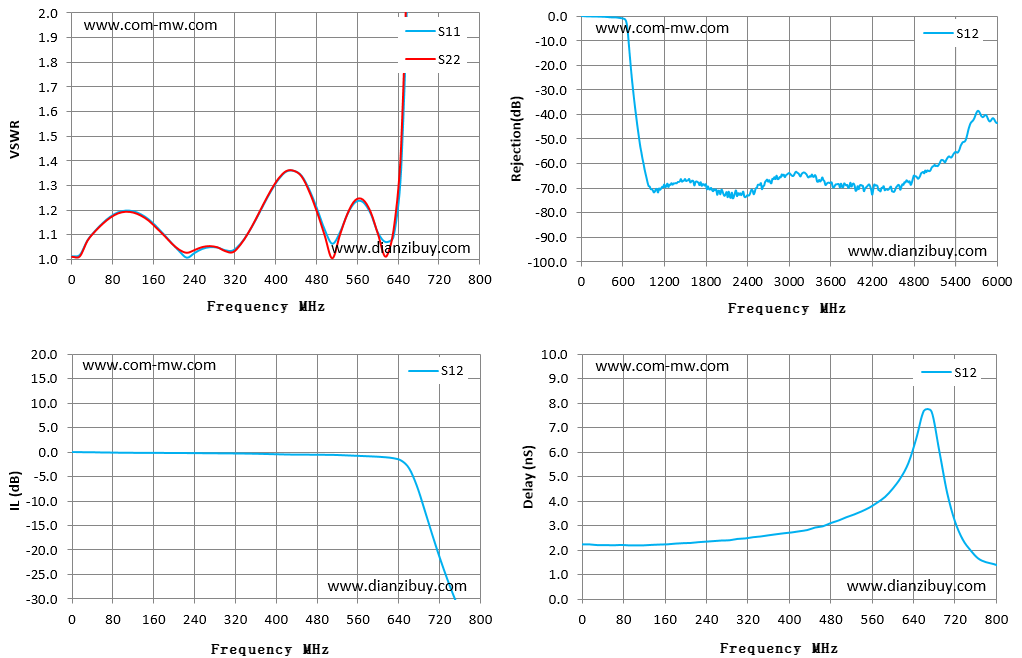

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
