产品
双工器
通带频率一 815~850MHz,通带频率二 860~900MHz,SMA
- ZCB4-C815-900-1353
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率一 | / | / | 815 | ~ | 850 | MHz |
| 通带频率二 | / | / | 860 | ~ | 900 | MHz |
| 通带损耗 | / | / | 1.8 | dB | ||
| 通带驻波 | / | / | 1.6 | |||
| 通带一抑制度 | 805 | MHz≥ | 60 | dB | ||
| 通带一抑制度 | 860 | MHz≥ | 60 | dB | ||
| 通带二抑制度 | 850 | MHz≥ | 60 | dB | ||
| 通带二抑制度 | 910 | MHz≥ | 60 | dB |
其它参数
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 表面 | 黑色 |
| 功率容量 | 10W |
| 工作温度 | -40~+70℃设计保证 |
端口定义
| 1 | 公共端 | --- |
| 2 | 通带一 | --- |
| 3 | 通带二 | --- |
| 4 | 接地端 | --- |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S33 驻波 | S44 驻波 | S12 损耗 dB | S13 损耗 dB | S12 抑制 dB | S13 抑制 dB | S12 时延 ns | S13 时延 ns |
| 0.80 | 246.86 | 233.19 | 243.83 | 13.11 | -81.84 | -75.98 | -81.84 | -75.98 | 236.66 | 126.32 |
| 0.81 | 62.50 | 218.48 | 62.49 | 36.90 | -82.88 | -37.02 | -82.88 | -37.02 | -185.47 | 49.58 |
| 0.82 | 1.39 | 216.52 | 1.41 | 1.31 | -83.27 | -0.93 | -83.27 | -0.93 | -203.14 | 86.77 |
| 0.83 | 1.09 | 200.01 | 1.11 | 1.11 | -87.04 | -0.64 | -87.04 | -0.64 | 119.02 | 65.06 |
| 0.84 | 1.46 | 156.31 | 1.44 | 1.39 | -72.45 | -0.80 | -72.45 | -0.80 | 45.28 | 67.40 |
| 0.85 | 1.20 | 17.73 | 1.18 | 1.16 | -68.88 | -1.26 | -68.88 | -1.26 | -81.29 | 132.18 |
| 0.86 | 1.31 | 1.19 | 1.29 | 32.62 | -1.28 | -64.49 | -1.28 | -64.49 | 139.23 | -67.81 |
| 0.88 | 1.19 | 1.14 | 1.19 | 296.31 | -0.54 | -80.04 | -0.54 | -80.04 | 53.92 | -39.14 |
| 0.89 | 1.17 | 1.17 | 1.18 | 455.02 | -0.61 | -77.13 | -0.61 | -77.13 | 60.32 | 72.87 |
| 0.90 | 1.15 | 1.13 | 1.17 | 536.96 | -1.25 | -83.00 | -1.25 | -83.00 | 132.45 | -208.94 |
| 0.91 | 150.59 | 129.18 | 153.73 | 544.76 | -66.25 | -77.84 | -66.25 | -77.84 | -77.43 | -365.72 |
| 0.92 | 552.00 | 53918.42 | 562.77 | 505.52 | -76.08 | -84.10 | -76.08 | -84.10 | 52.97 | -19.96 |
| 0.93 | 965.25 | 1216.57 | 960.06 | 450.17 | -82.69 | -78.17 | -82.69 | -78.17 | -79.12 | -223.13 |
| 0.94 | 1753.19 | 1045.47 | 2040.01 | 441.70 | -77.20 | -87.84 | -77.20 | -87.84 | -55.79 | -178.21 |
| 0.95 | 3219.29 | 1344.78 | 2193.86 | 430.46 | -89.15 | -80.19 | -89.15 | -80.19 | -219.34 | 86.81 |

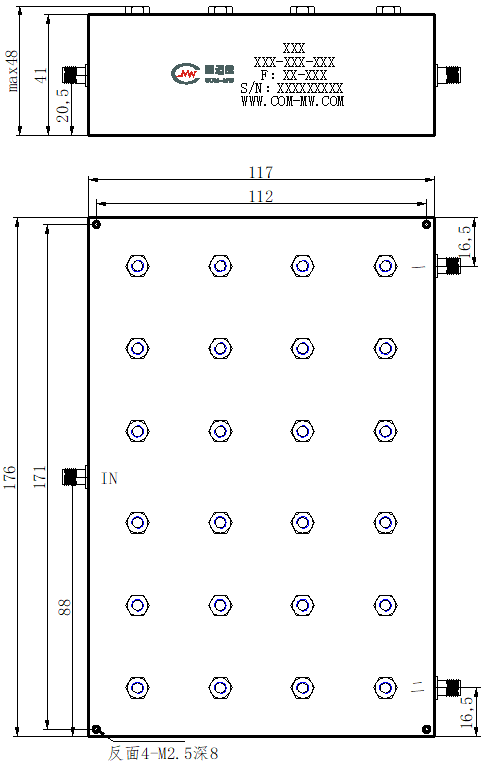

外形结构图（mm）

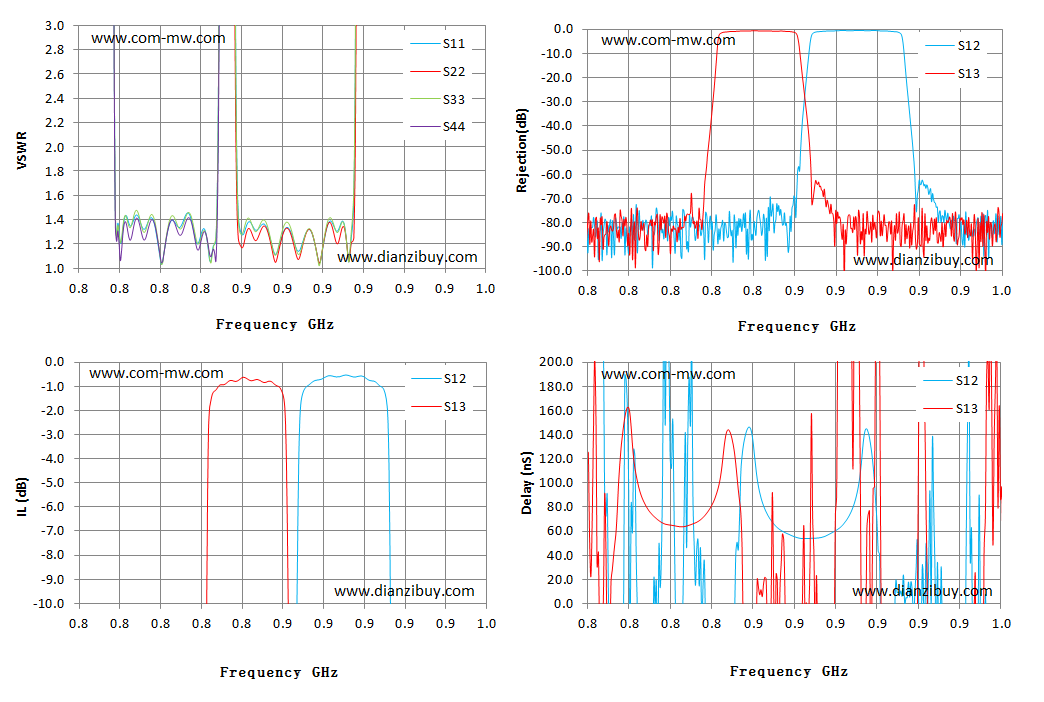

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 1 | 整体温度大于125℃的情况，订货前与我们协商。 |
