产品
耦合器
40~50GHz,耦合度 40dB, 2.4,15W
- ZDC25-40C40-50G-1081
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 40 | ~ | 50 | GHz |
| 插入损耗 | 1.4 | dB | ||
| 耦合度 | 38.5 | 40 | 41.5 | dB |
| 方向性 | 12 | dB | ||
| 主线驻波比 | 1.8 | |||
| 耦合线驻波比 | 1.6 |
其它参数
| 接口形式 | 2.4-F or K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 15W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 输入端口 | 1 | 2 |
| 输出端口 | 2 | 1 |
| 耦合端口 | 3 | 4 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S33 驻波 | S12 损耗 dB | S13 耦合 dB | S23 方向性 |
| 39.00 | 1.20 | 1.21 | 1.07 | -0.74 | -38.94 | -22.79 |
| 39.86 | 1.42 | 1.31 | 1.18 | -0.87 | -39.30 | -24.19 |
| 40.71 | 1.15 | 1.07 | 1.17 | -0.64 | -39.42 | -23.18 |
| 41.57 | 1.09 | 1.04 | 1.17 | -0.58 | -39.85 | -23.74 |
| 42.43 | 1.19 | 1.07 | 1.11 | -0.56 | -39.75 | -26.43 |
| 43.29 | 1.07 | 1.06 | 1.05 | -0.57 | -39.88 | -29.06 |
| 44.14 | 1.03 | 1.05 | 1.04 | -0.51 | -39.89 | -29.30 |
| 45.00 | 1.06 | 1.15 | 1.04 | -0.44 | -39.78 | -21.46 |
| 45.86 | 1.15 | 1.15 | 1.05 | -0.49 | -40.12 | -17.94 |
| 46.71 | 1.20 | 1.25 | 1.13 | -0.49 | -40.21 | -15.54 |
| 47.57 | 1.32 | 1.31 | 1.22 | -0.54 | -40.11 | -17.38 |
| 48.43 | 1.52 | 1.55 | 1.25 | -0.68 | -39.93 | -20.51 |
| 49.29 | 1.05 | 1.07 | 1.20 | -0.46 | -40.06 | -25.69 |
| 50.14 | 1.55 | 1.49 | 1.21 | -0.65 | -40.14 | -28.41 |
| 51.00 | 1.35 | 1.32 | 1.25 | -0.52 | -40.45 | -23.77 |

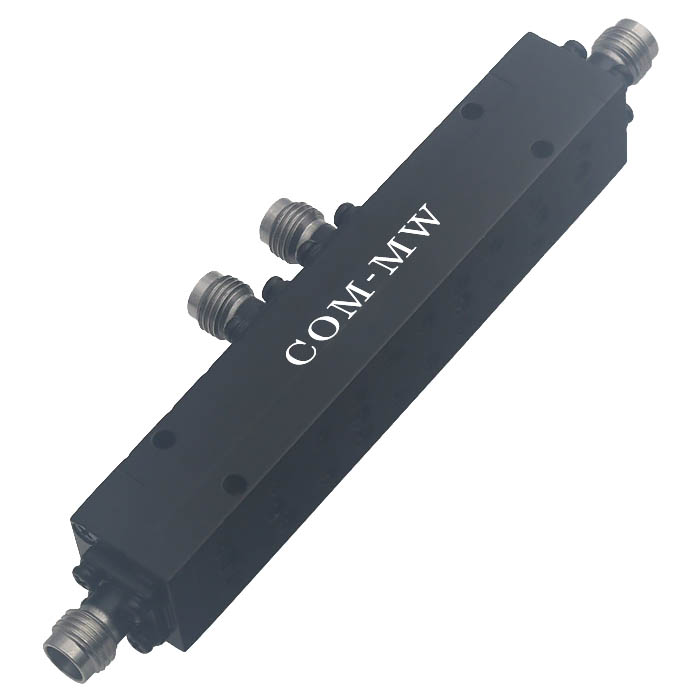

参考实物图

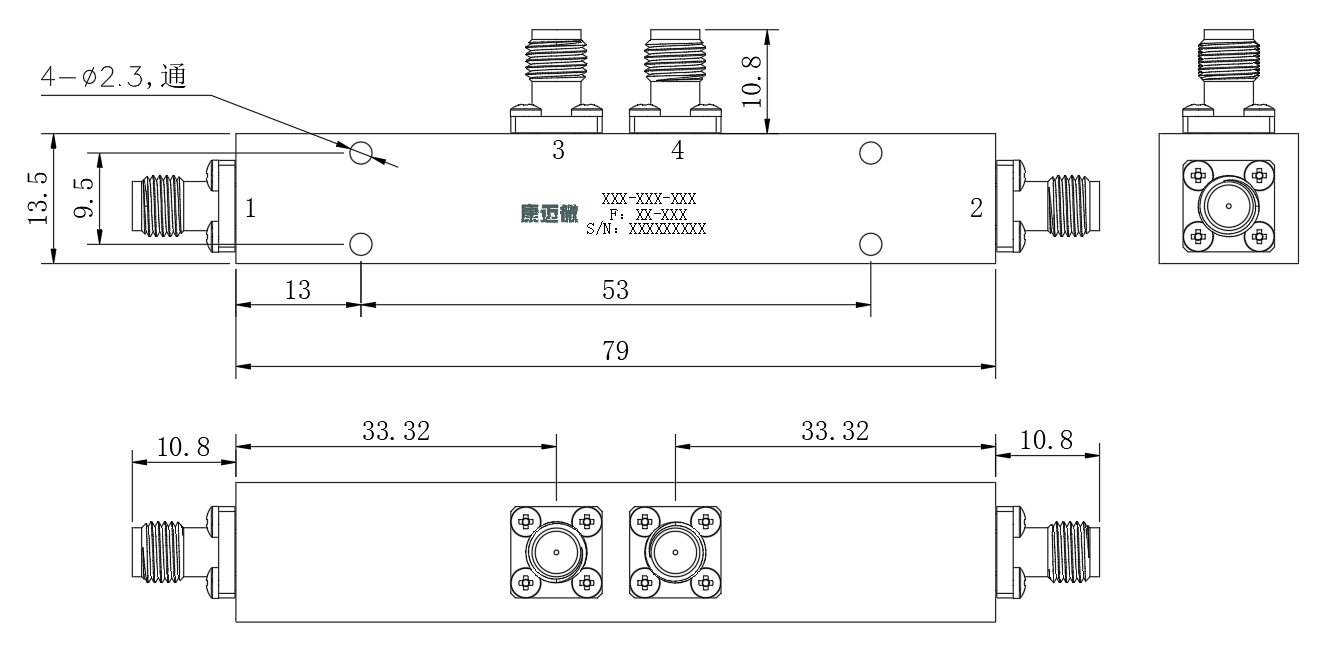

外形结构图（mm）

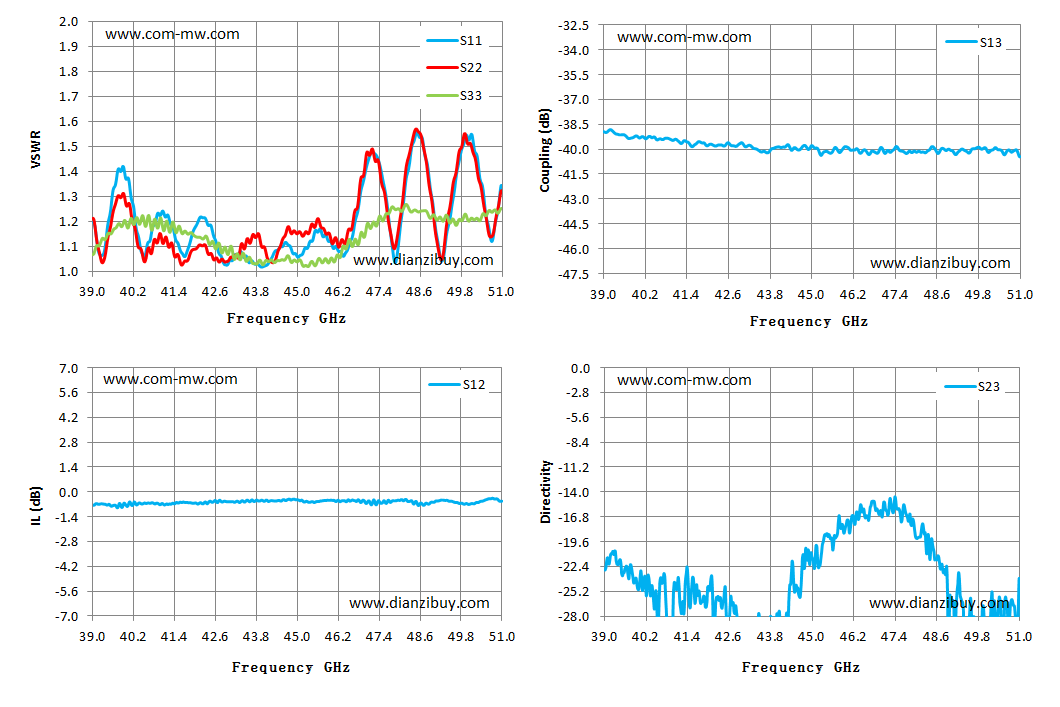

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
