功分器
200~2000MHz, 1W, 2路, 相位0°, 表面贴装, 工业级, 替代SBTC-2-20+
- S0107
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 200 | ~ | 2000 | MHz |
| 插入损耗 | 1.5 | 2.2 | dB | |
| 隔离度 | 15 | 18 | dB | |
| 输入驻波比 | 1.5 | 1.9 | ||
| 输出驻波比 | 1.5 | 1.8 | ||
| 幅度平衡 | 0.5 | 0.8 | dB | |
| 相位平衡 | 5 | 10 | ° |
其它参数
| 功率容量 | 1W |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代SBTC-2-20+ |
端口定义
| 公共端口 | 6 |
| 分配端口 | 3，4 |
| 接地端口 | 1，2 |
建议PCB布局图
典型测试数据
| F(MHz) | S12 IL | S23 ISO | S11 VSWR | S22 VSWR |
| 200 | -3.37 | -23.1 | 1.42 | 1.62 |
| 350 | -3.57 | -23.4 | 1.34 | 1.49 |
| 500 | -3.66 | -21.9 | 1.32 | 1.42 |
| 700 | -3.67 | -20.5 | 1.36 | 1.35 |
| 1000 | -3.81 | -18.6 | 1.4 | 1.23 |
| 1300 | -3.92 | -17.6 | 1.42 | 1.14 |
| 1600 | -4.04 | -18.1 | 1.37 | 1.07 |
| 1800 | -4.27 | -20.6 | 1.36 | 1.11 |
| 2000 | -5.1 | -19.1 | 1.72 | 1.23 |
参考实物图

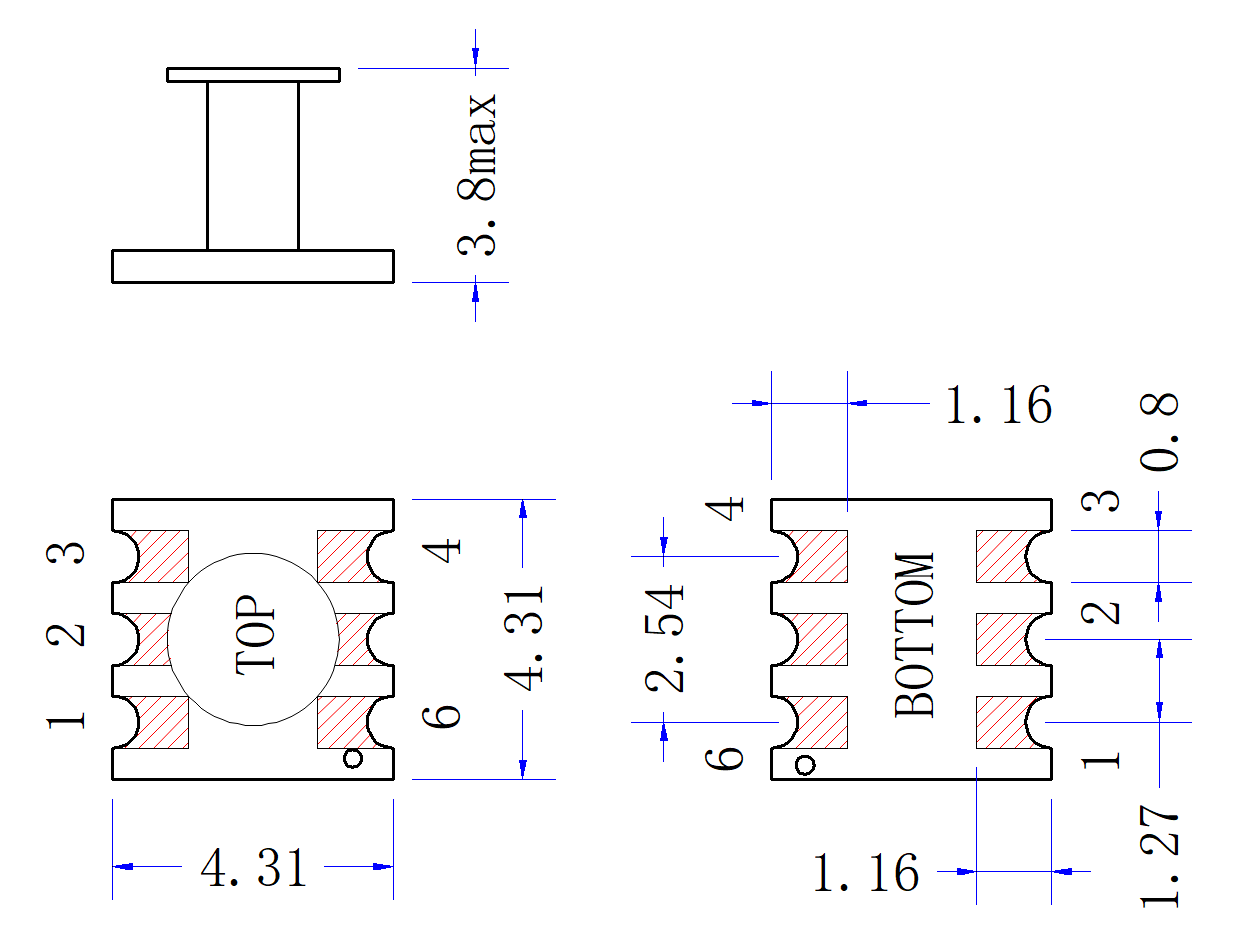

外形结构图（mm）

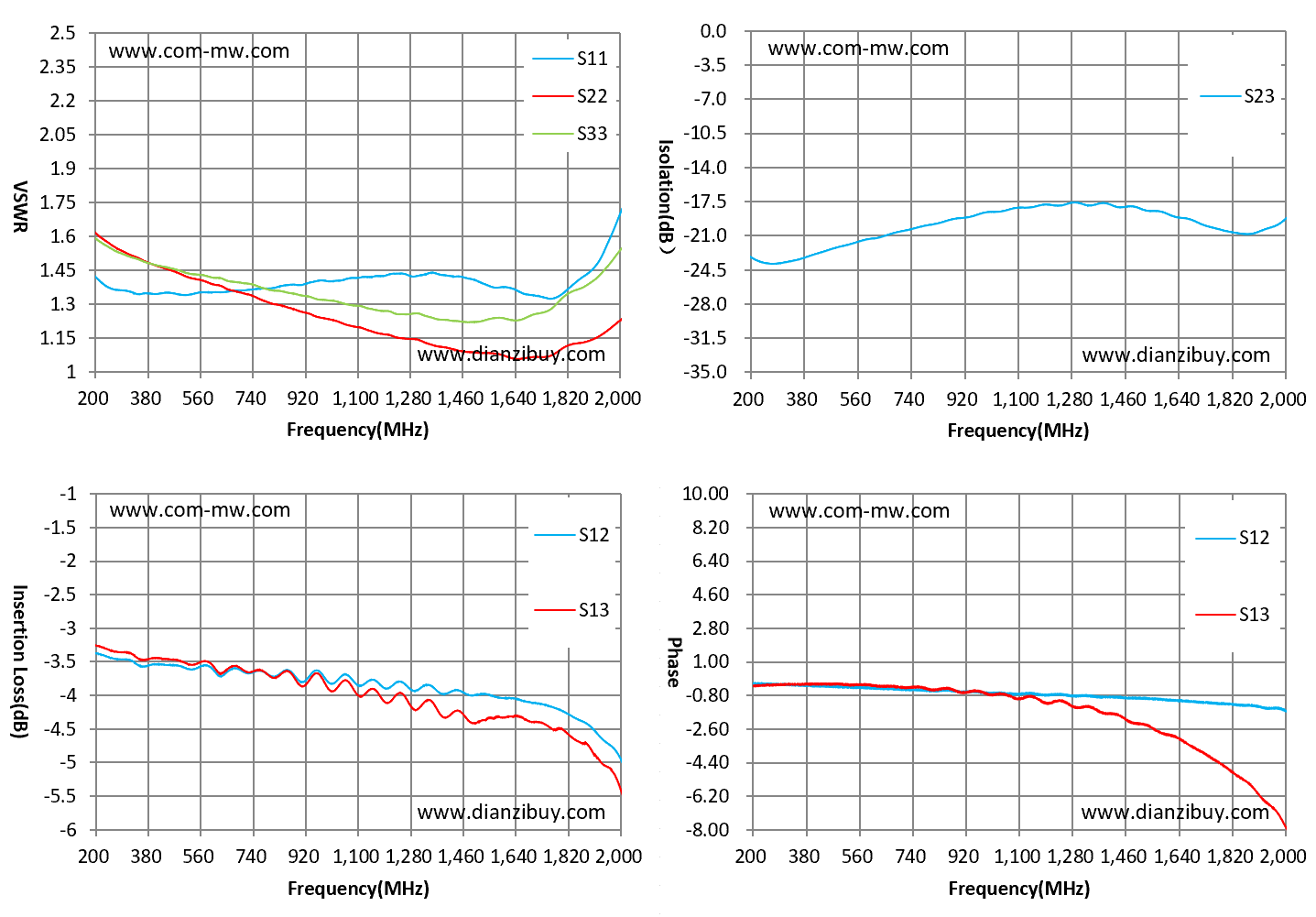

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
