产品
环行器
工作频率800~1000MHz, 通过功率100W, SMA
- DH9-800-1000-1677
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，大功率。
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 800 | ~ | 1000 | MHz |
| 插入损耗 | 0.5 | dB | ||
| 隔离度 | 18 | dB | ||
| 驻波比 | 1.25 |
环境要求
| 通过功率 | 100W |
| 传输方向 | 顺时针 |
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 工作温度 | -30~+70℃设计保证 |
典型测试数据
| 频率 MHz | S11 驻波 | S12 损耗 dB | S21 隔离 dB | S22 驻波 |
|---|---|---|---|---|
| 780 | 1.28 | -0.37 | -20.02 | 1.28 |
| 799 | 1.16 | -0.3 | -23.3 | 1.16 |
| 819 | 1.07 | -0.27 | -25.93 | 1.08 |
| 838 | 1.03 | -0.27 | -25.82 | 1.05 |
| 857 | 1.07 | -0.28 | -24.35 | 1.07 |
| 876 | 1.11 | -0.3 | -23.1 | 1.1 |
| 896 | 1.14 | -0.32 | -22.46 | 1.12 |
| 915 | 1.16 | -0.33 | -22.51 | 1.13 |
| 934 | 1.16 | -0.33 | -23.26 | 1.13 |
| 954 | 1.14 | -0.32 | -24.9 | 1.1 |
| 973 | 1.1 | -0.31 | -27.1 | 1.06 |
| 992 | 1.05 | -0.3 | -27.15 | 1.01 |
| 1011 | 1.02 | -0.31 | -23.39 | 1.07 |
| 1031 | 1.09 | -0.35 | -19.08 | 1.15 |
| 1050 | 1.16 | -0.42 | -15.92 | 1.24 |

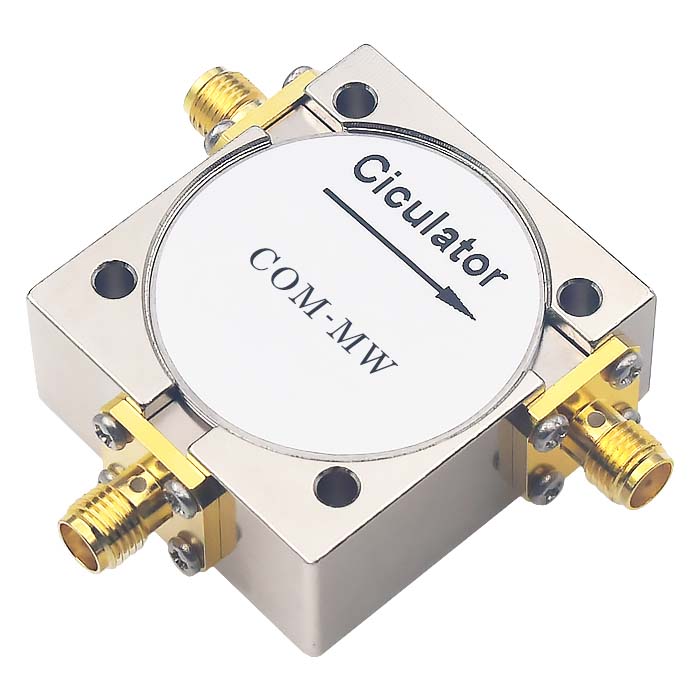

参考实物图
外形结构图（mm）
典型测试曲线图
注意事项
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
