低噪声放大器
1~40GHz,增益 40dB,P-1dB功率 10dBm,2.92-K
- DLNA8-1-40G-4058
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，小体积。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 1 | ~ | 40 | GHz |
| 增益 | 40 | dB | ||
| 增益平坦度 | ±3 | dB | ||
| 噪声系数 | 6 | dB | ||
| 驻波比 | 2.5 | |||
| P-1dB功率 | 10 | dBm |
其它参数
| 接口形式 | 2.92-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 工作电压 | +12V |
| 工作电流 | 500mA |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
典型测试数据
| Frequency | S11 | S22 | GAIN | NOSIE | P-1 | PSAT |
| GHz | VSWR | VSWR | dB | dB | dBm | dBm |
| 0.01 | 1.21 | 1.54 | 50.07 | 11.47 | 13.78 | 16 |
| 0.1 | 1.2 | 1.51 | 50 | 5.1 | 15.53 | 17.82 |
| 0.5 | 1.22 | 1.51 | 49.81 | 3.74 | 16.29 | 18.21 |
| 1 | 1.27 | 1.49 | 49.97 | 3.8 | 16.6 | 18.78 |
| 4 | 1.75 | 1.24 | 47.93 | 3.55 | 15.64 | 17.49 |
| 8 | 1.56 | 1.35 | 46 | 2.21 | 15.04 | 16.99 |
| 12 | 1.27 | 1.44 | 45.42 | 1.94 | 15.58 | 17.16 |
| 16 | 1.29 | 1.68 | 45.77 | 2.62 | 15.36 | 16.65 |
| 20 | 2.1 | 1.45 | 45 | 3.08 | 14.97 | 16.56 |
| 24 | 2.06 | 1.22 | 45.52 | 3.21 | 14.67 | 16.65 |
| 28 | 1.75 | 1.1 | 46 | 3.33 | 13.99 | 17.02 |
| 32 | 1.43 | 1.36 | 46.46 | 3.71 | 13.52 | 17.13 |
| 36 | 1.38 | 1.3 | 46.33 | 3.9 | 11.7 | 16.57 |
| 40 | 1.27 | 1.55 | 47.52 | 4.22 | 11.47 | 15.65 |
| 43 | 1.63 | 1.51 | 45.43 | 4.76 | 8.9 | 14.2 |

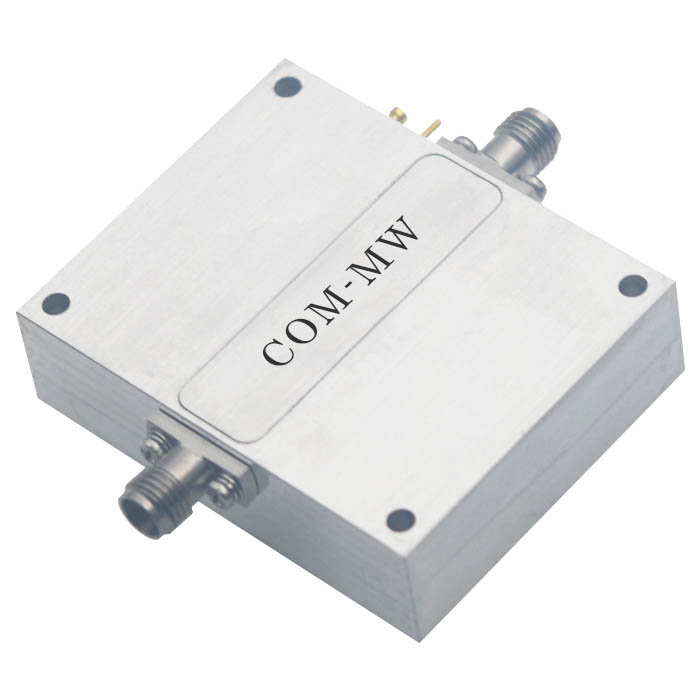

参考实物图

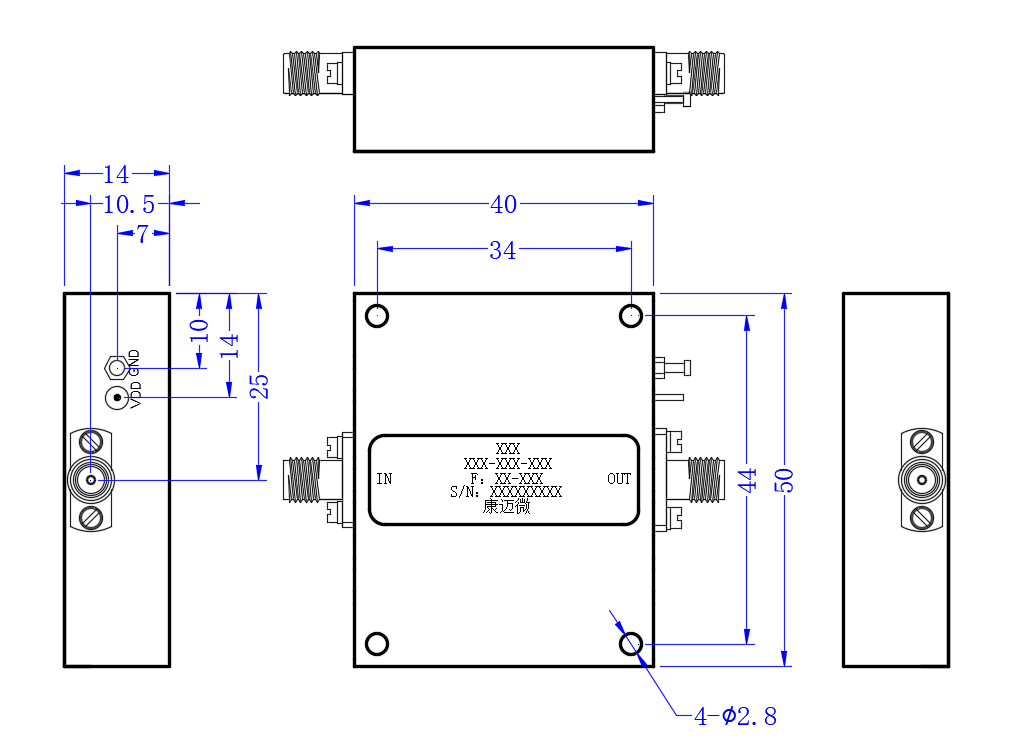

外形结构图

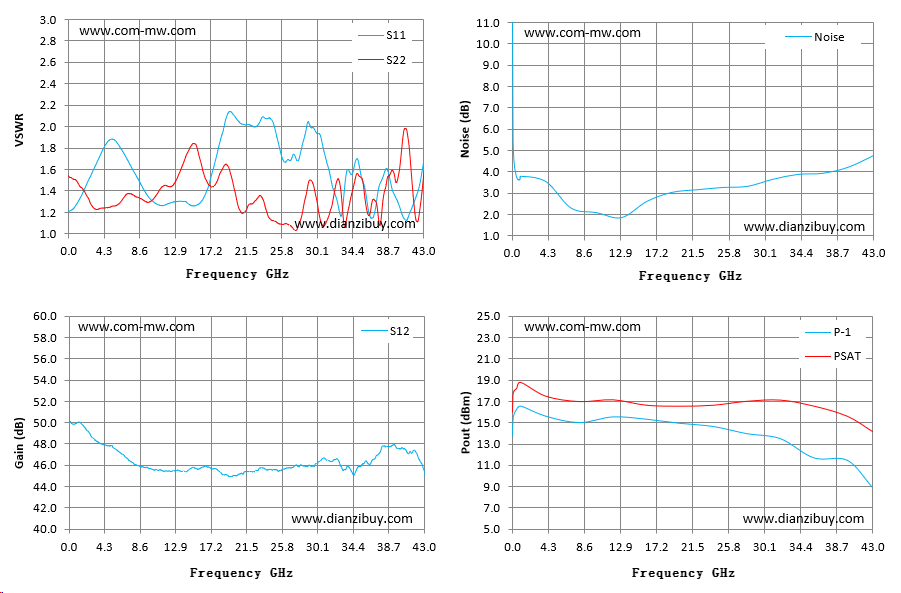

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电； 请注意产品的功耗，设计时考虑放大器散热问题；产品整体温度大于125℃的情况下，请在订货前与我们协商；清洗产品表面，请勿将产品浸泡清洗液中清洗。
