功率放大器
2~6GHz,增益 48dB,输出功率 30W,输出接口形式N -F
- DPA8-2-6G-9186
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带功率放大器
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 | 备注 |
| 工作频率 | 2 | ~ | 6 | GHz | |
| 增益 | 48 | dB | 小信号增益 | ||
| 带内平坦度 | ±6 | dB | |||
| 输入驻波比 | 2 | 2.4 | |||
| 输出功率 | 30 | W | CW | ||
| 效率 | 20 | % | |||
| 谐波抑制 | 10 | dBc | |||
| 杂散抑制 | 65 | dBC | F0±300k | ||
| ACP | 55 | dBC |
其它参数
| 输入接口形式 | SMA-F |
| 输出接口形式 | N -F |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 工作电压 | +28±4V |
| 工作电流 | 8A |
| 工作时温度 | -40~+65℃设计保证 |
典型测试数据
| F（GHz） | 2 | 2.6 | 3.2 | 3.8 | 4.4 | 5 | 5.6 | 6 |
| Pout（SAT）（dBm） | 45.79 | 45.52 | 44.91 | 46.80 | 46.17 | 45.79 | 45.31 | 45.24 |
| Pout（SAT）（W） | 37.93 | 35.64 | 30.97 | 47.86 | 41.39 | 37.93 | 33.96 | 33.41 |
| Ids（A） | 4.93 | 6.07 | 4.55 | 6.92 | 5.49 | 5.96 | 5.63 | 5.91 |
| Gain（dB） | 55.13 | 53.64 | 54.00 | 49.45 | 46.48 | 50.98 | 49.85 | 43.65 |
| ŋ（%） | 27.47 | 20.97 | 24.31 | 24.70 | 26.93 | 22.72 | 21.54 | 20.19 |
| 2次谐波抑制（dBC） | 16.10 | 25.40 | 23.20 | 29.50 | 38.60 | 53.70 | 49.90 | 54.20 |
| 3次谐波抑制（dBC） | 43.00 | 47.80 | 54.50 | 45.60 | 78.00 | 65.60 | 59.00 | 49.30 |
| 4次谐波抑制（dBC） | 40.00 | 54.30 | 82.00 | 80.60 | 67.40 | 74.00 | 79.00 | 79.00 |
| 杂散抑制（dBC） | 73.80 | 75.20 | 72.10 | 73.20 | 72.10 | 74.20 | 75.10 | 74.60 |
| ACP（dBc） | 63.00 | 63.20 | 60.90 | 58.00 | 57.60 | 60.10 | 55.00 | 54.10 |

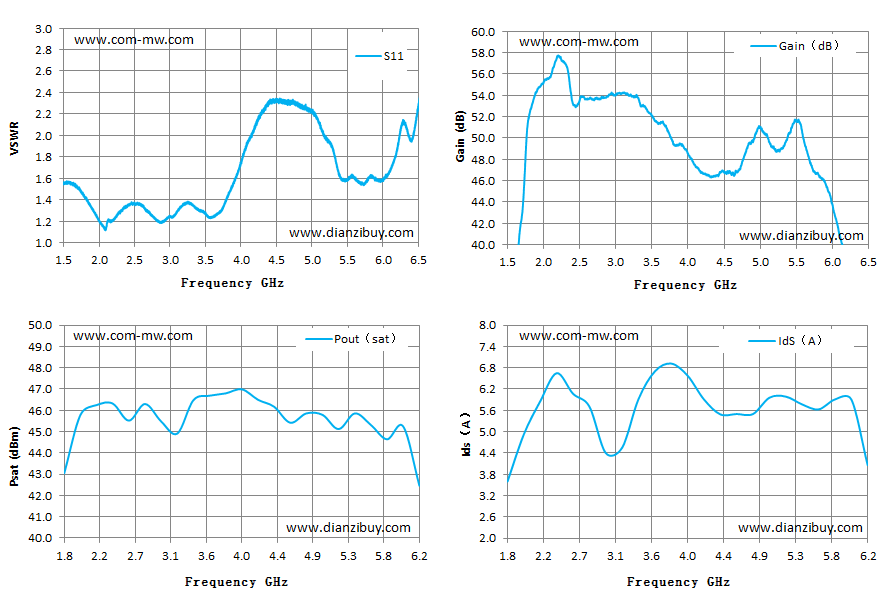

典型测试曲线

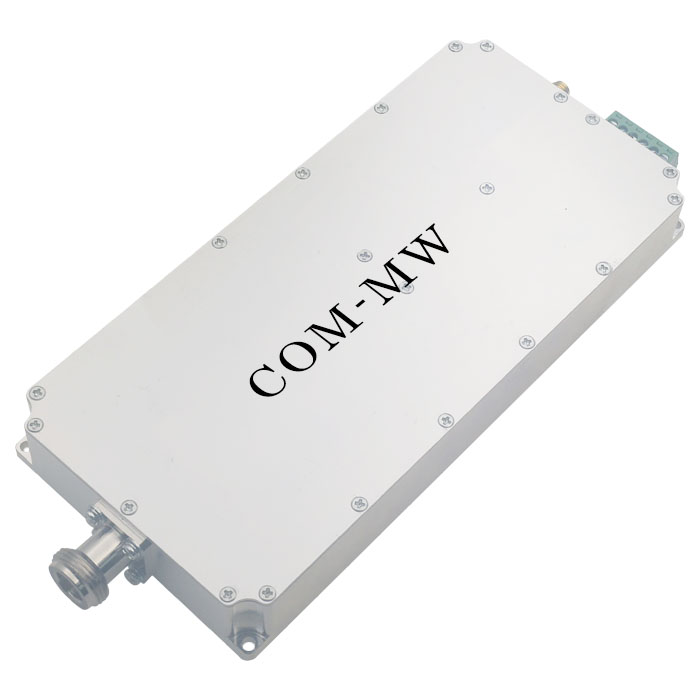

参考实物图

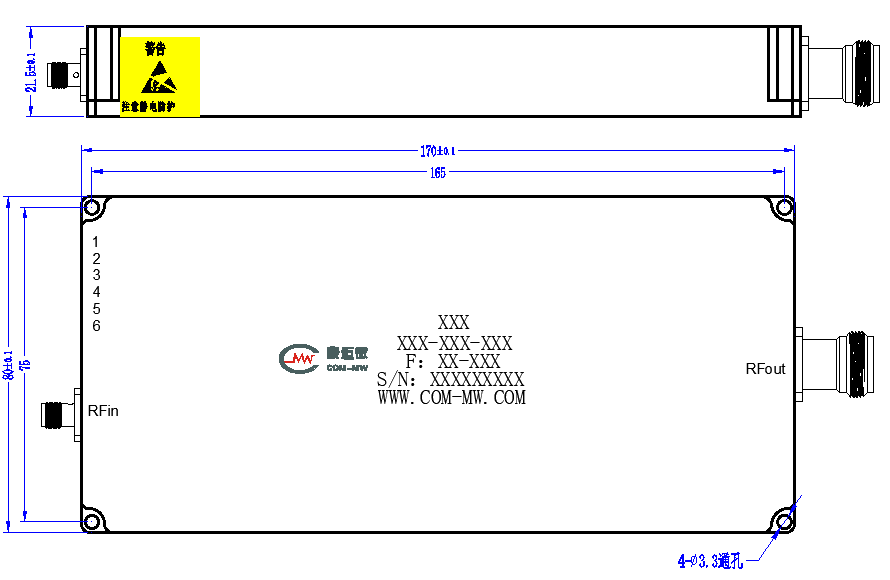

外形结构图
接口定义（3.5mm-6p）
| 序号 | 名称 | 备注 |
| 1 | 28V | 建议采用1~1.5平方毫米的多芯铜线 |
| 2 | 28V | 50W以上放大器使用两根线 |
| 3 | GND | |
| 4 | GND | |
| 5 | EN | 0=关；5V=开；不连接默认关 |
| 6 | LOCK | 高电平输出，配合EN使用 |
注意事项
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
清洗产品表面，请勿将产品浸泡清洗液中清洗。
