波导转接器
工作频率 6.57~9.99GHz,功率容量50W,矩形波导,BJ84 or WR112,SMA
- D25-AWC84SJ-3480
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 6.57 | ~ | 9.99 | GHz |
| 插入损耗 | 0.2 | dB | ||
| 驻波比 | 1.2 |
其它参数
| 功率容量 | 50W设计保证 |
| 波导管类别 | 矩形波导 |
| 接口形式一 | BJ84 or WR112 |
| 接口形式二 | SMA-M or J |
| 法兰型号 | FBP84 |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| Frequency GHz | S11 驻波 | S12 损耗 dB |
| 6.30 | 1.22 | -0.15 |
| 6.58 | 1.08 | -0.13 |
| 6.86 | 1.05 | -0.12 |
| 7.14 | 1.03 | -0.12 |
| 7.41 | 1.03 | -0.12 |
| 7.69 | 1.05 | -0.12 |
| 7.97 | 1.06 | -0.13 |
| 8.25 | 1.09 | -0.13 |
| 8.53 | 1.06 | -0.13 |
| 8.81 | 1.06 | -0.14 |
| 9.09 | 1.07 | -0.14 |
| 9.36 | 1.03 | -0.13 |
| 9.64 | 1.03 | -0.13 |
| 9.92 | 1.05 | -0.14 |
| 10.20 | 1.16 | -0.14 |

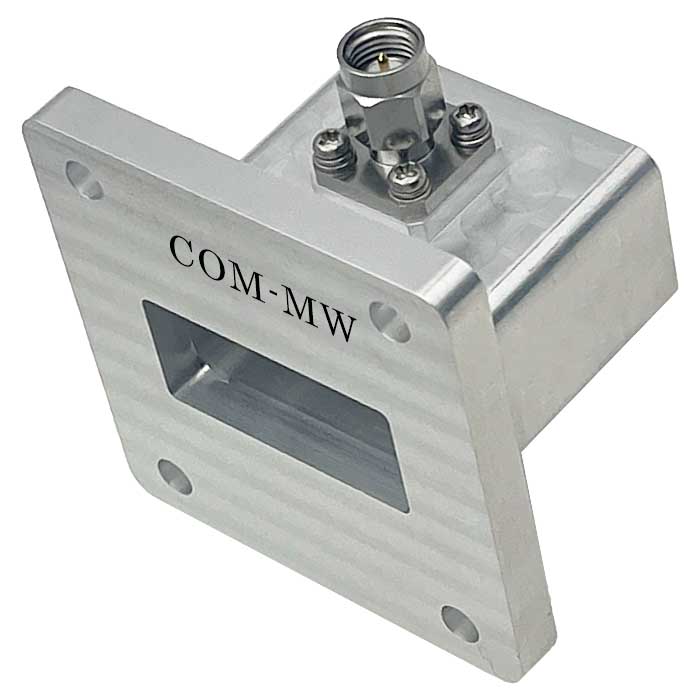

参考实物图

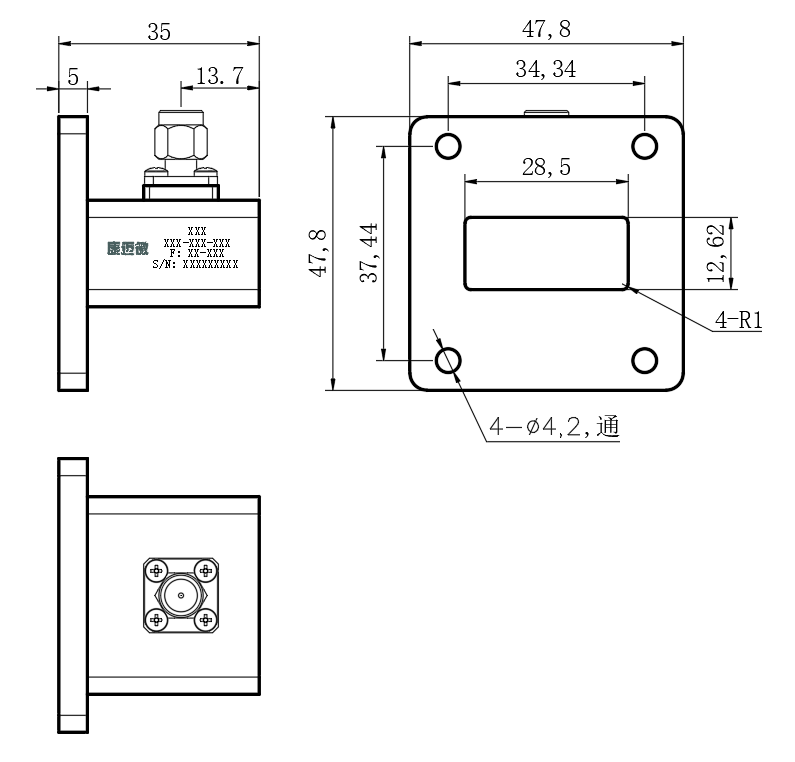

外形结构图（mm）

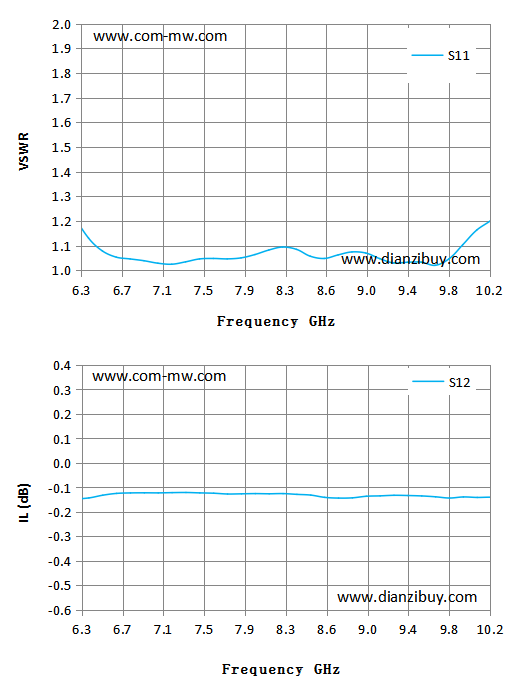

典型测试曲线图
