产品
电桥
2000~6000MHz,200W,90°电桥,表面贴装,工业级
- ZHC8-2-6G-3189
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 2000 | ~ | 6000 | MHz |
| 插入损耗 | 0.4 | 0.6 | dB | |
| 隔离度 | 18 | 20 | dB | |
| 驻波比 | 1.3 | 1.5 | ||
| 幅度平衡 | ±1 | dB | ||
| 相位平衡 | ±5 | ° |
其它参数
| 功率容量 | 200W设计保证 |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+125℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| IN | 1 | 2 | 3 | 4 |
| ISO | 2 | 1 | 4 | 3 |
| 0° | 3 | 4 | 1 | 2 |
| 90° | 4 | 3 | 2 | 1 |

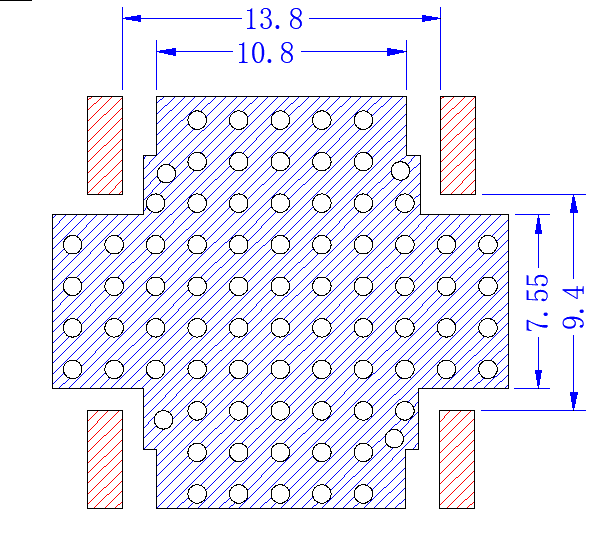

建议PCB布局图
典型测试数据
| Frequency MHz | S11 驻波 | S13 损耗 dB | S14 损耗 dB | S14 相位 ° | S12 隔离 dB |
| 1500 | 1.03 | -2.76 | -3.69 | 90.83 | -36.64 |
| 1893 | 1.05 | -3.42 | -3.06 | 91.24 | -34.83 |
| 2286 | 1.07 | -3.69 | -2.87 | 91.56 | -35.84 |
| 2679 | 1.09 | -3.61 | -3.02 | 91.95 | -39.06 |
| 3071 | 1.1 | -3.33 | -3.41 | 92.43 | -38.48 |
| 3464 | 1.13 | -2.99 | -3.88 | 92.53 | -32.01 |
| 3857 | 1.14 | -2.75 | -4.36 | 92.6 | -28.91 |
| 4643 | 1.19 | -2.91 | -4.36 | 92.77 | -23.03 |
| 5036 | 1.26 | -3.13 | -4.06 | 92.71 | -20.7 |
| 5429 | 1.18 | -3.66 | -3.71 | 94.2 | -21.68 |
| 5821 | 1.05 | -4.06 | -3.32 | 94.27 | -27.82 |
| 6214 | 1.06 | -4.19 | -3.32 | 94.97 | -28.05 |
| 6607 | 1.05 | -4.04 | -3.63 | 95.18 | -21.51 |
| 7000 | 1.07 | -3.42 | -4.57 | 95.66 | -20.38 |

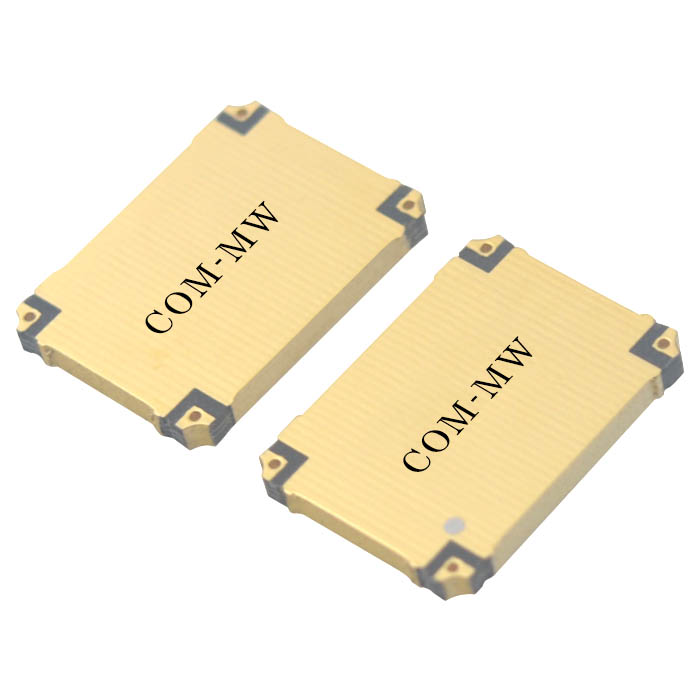

参考实物图

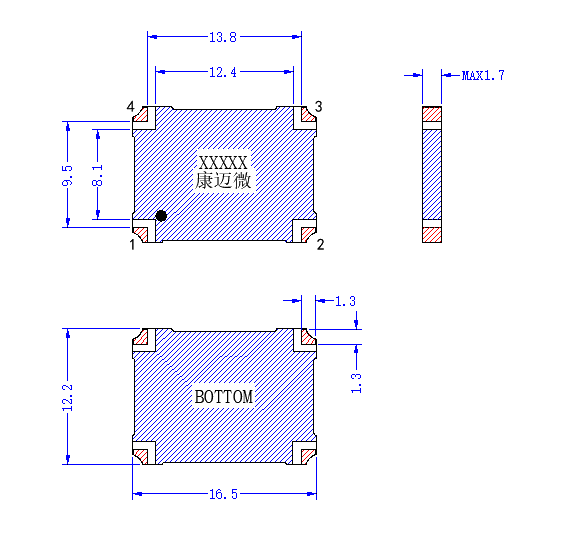

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
