产品
耦合器
1000~6000MHz, 耦合度40dB, N , 500W
- ZDC8-40C1000-6000-2669
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1000 | ~ | 6000 | MHz |
| 插入损耗 | 0.5 | dB | ||
| 耦合度 | 38.5 | 40 | 41.5 | dB |
| 方向性 | 18 | dB | ||
| 主线驻波比 | 1.3 | |||
| 耦合线驻波比 | 1.3 |
其它参数
| 接口形式 | N -K |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 500W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 输入端口 | IN | OUT |
| 输出端口 | OUT | IN |
| 耦合端口 | 正向-40dB | 反向-40dB |
典型测试数据
| 频率 GHz | S22 驻波 | S12 损耗 dB | S24 耦合 dB | S13 耦合 dB | S14 方向性 |
|---|---|---|---|---|---|
| 1 | 1.09 | -0.14 | -40.28 | -40.12 | -22.97 |
| 1.36 | 1.11 | -0.12 | -39.64 | -39.54 | -24.33 |
| 1.71 | 1.09 | -0.15 | -39.85 | -39.88 | -28.01 |
| 2.07 | 1.02 | -0.14 | -40.14 | -40.32 | -25.74 |
| 2.43 | 1.09 | -0.15 | -40.08 | -40.31 | -23.01 |
| 2.79 | 1.14 | -0.17 | -39.9 | -40.1 | -26.13 |
| 3.14 | 1.1 | -0.16 | -39.89 | -40.03 | -36.76 |
| 3.5 | 1.03 | -0.15 | -40.04 | -40.21 | -24.01 |
| 3.86 | 1.02 | -0.17 | -39.98 | -40.23 | -22.98 |
| 4.21 | 1.03 | -0.16 | -39.64 | -40.01 | -24.31 |
| 4.57 | 1.02 | -0.16 | -39.39 | -39.8 | -28.1 |
| 4.93 | 1.02 | -0.15 | -39.46 | -39.76 | -25.63 |
| 5.29 | 1.01 | -0.14 | -39.72 | -39.85 | -23.02 |
| 5.64 | 1.04 | -0.14 | -39.88 | -39.82 | -26.1 |
| 6 | 1.1 | -0.13 | -39.7 | -39.49 | -36.68 |

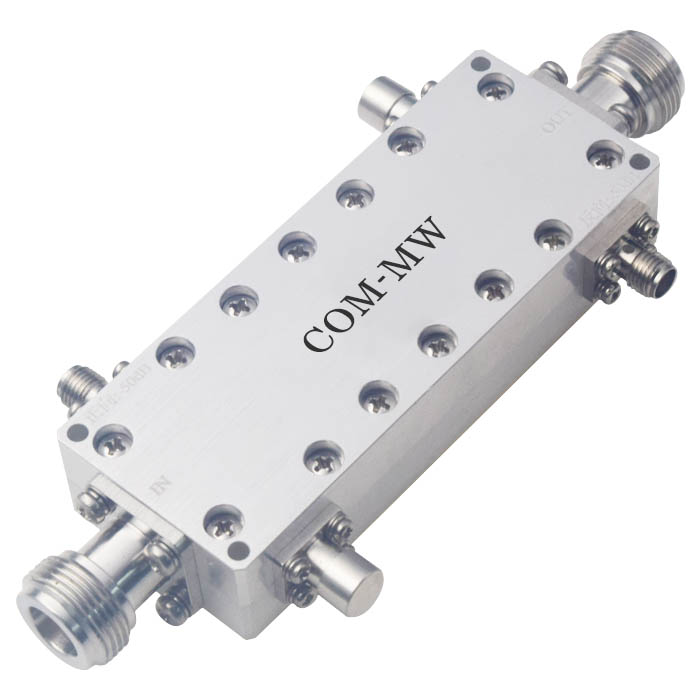

参考实物图
外形结构图（mm）

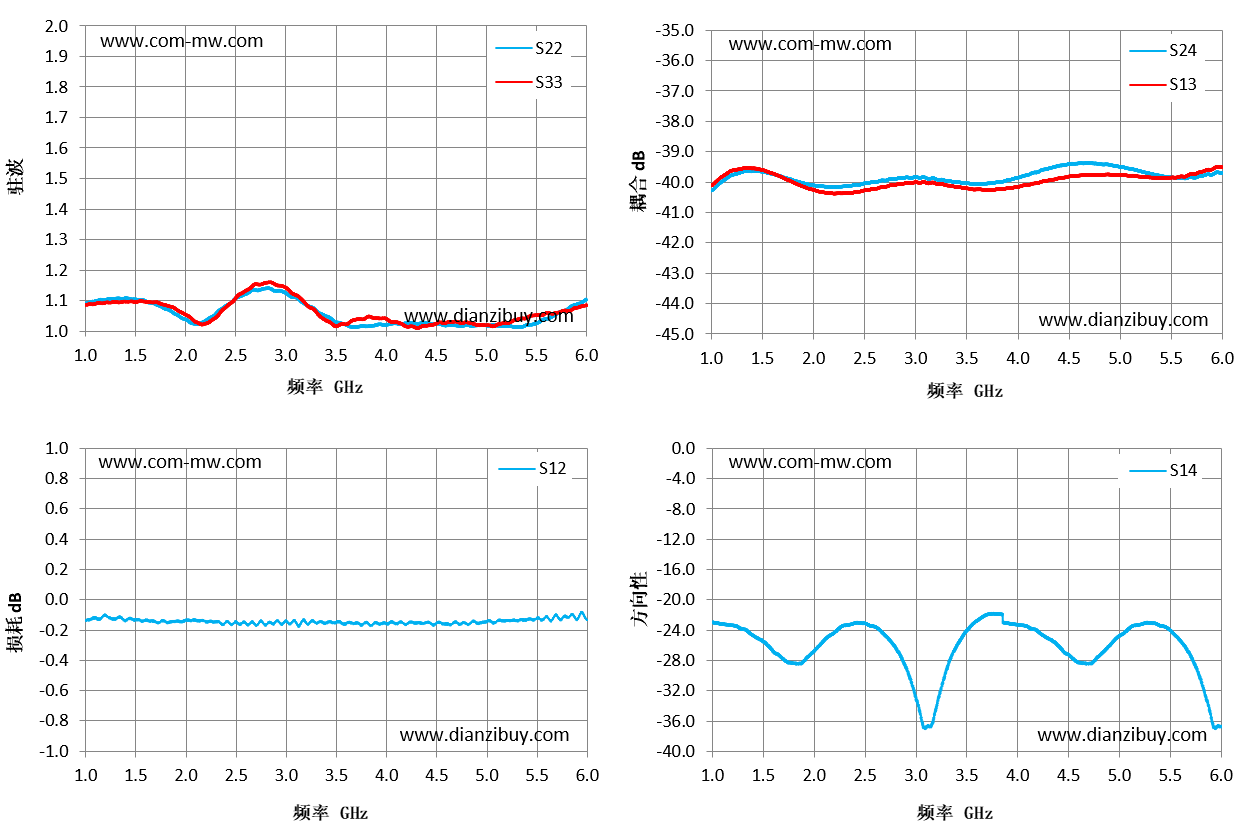

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
