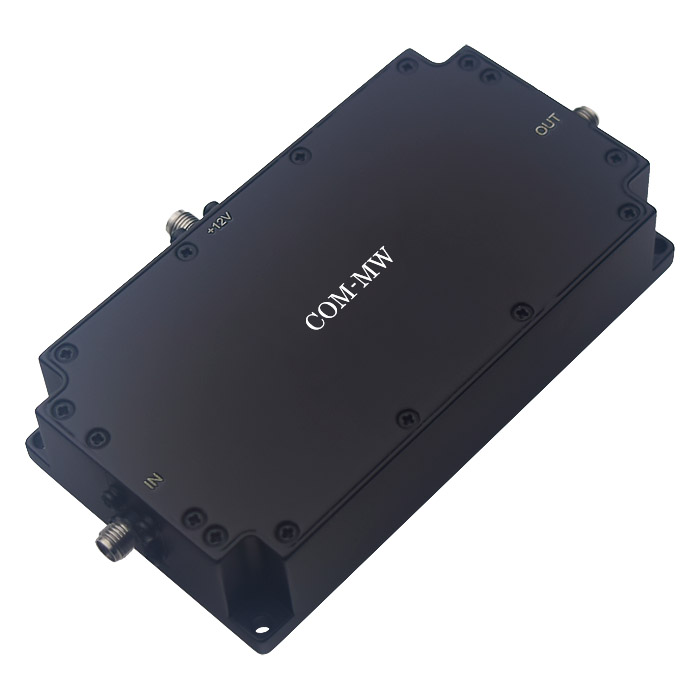

13.5~14.5GHz, 增益≥60dB, 噪声系数4dB, P-1dB功率10dBm, 2.92
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | 13.5 | ~ | 14.5 | GHz |
增益 | ≥60 | dB | ||
增益平坦度 | ±2 | dB | ||
噪声系数 | 4 | dB | ||
驻波比 | 2 | |||
P-1dB功率 | 10 | dBm | ||
最大输入功率 | 10 | dBm | ||
带外抑制 | F0±2000MHz≥40 | dB |
接口形式 | 2.92-K |
接口材质 | 不锈钢 |
阻抗 | 50Ω |
表面 | 黑色 |
工作电压 | +12V |
工作电流 | 300mA |
工作温度 | -30~+70℃设计保证 |
质量等级 | 工业级 |
供电端口 | SMA-K |
其它 | 应用于室外,做防水处理。 |
存储在湿度小于25%的环境,注意防尘防静电;
请注意产品的功耗,设计时考虑放大器散热问题;
如果放大器直接连接天线,要做静电防护或加限幅器保护;
