产品
电缆组件
DC~50GHz,低损稳相,1200mm,2.4-M or J,2.4-M or J
- DCA8C-24M120024M-A22-7524
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 指标名称 | 频率(GHz) | Min | Typical | Max | 单位 |
| 频率范围 | DC | ~ | 50 | GHz | |
| 插入损耗 | 6.80 | dB | |||
| 驻波 | 1.20 | 1.35 |
其它参数
| 电缆类别 | 低损稳相 |
| 长度 | 1200mm |
| 接口一 | 2.4-M or J |
| 接口二 | 2.4-M or J |
| 阻抗 | 50Ω |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |
| ROHS | 符合 |

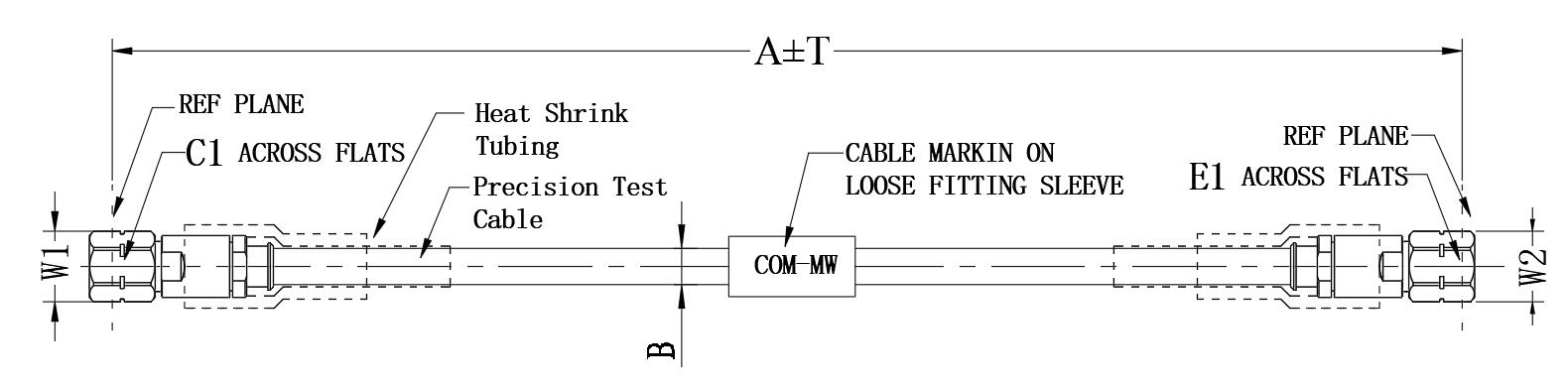

外形结构图
外形尺寸（mm）
| A | 1200 | mm | C1 | 8 | mm |
| B | 2.2 | mm | E1 | 8 | mm |
| T | 50 | mm | W1/W2 | 8.9 | mm |
典型功率曲线图
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB |
| 0.01 | 1.03 | 1.03 | -0.08 |
| 3.57 | 1.04 | 1.03 | -1.46 |
| 7.14 | 1.04 | 1.05 | -1.96 |
| 10.71 | 1.14 | 1.14 | -2.58 |
| 14.29 | 1.11 | 1.13 | -2.97 |
| 17.86 | 1.18 | 1.11 | -3.26 |
| 21.43 | 1.05 | 1.03 | -3.53 |
| 25.00 | 1.07 | 1.07 | -3.80 |
| 28.57 | 1.06 | 1.03 | -4.04 |
| 32.14 | 1.09 | 1.10 | -4.33 |
| 35.71 | 1.02 | 1.09 | -4.58 |
| 39.29 | 1.15 | 1.15 | -4.75 |
| 42.86 | 1.26 | 1.24 | -5.15 |
| 46.43 | 1.12 | 1.07 | -5.19 |
| 50.00 | 1.15 | 1.14 | -5.35 |

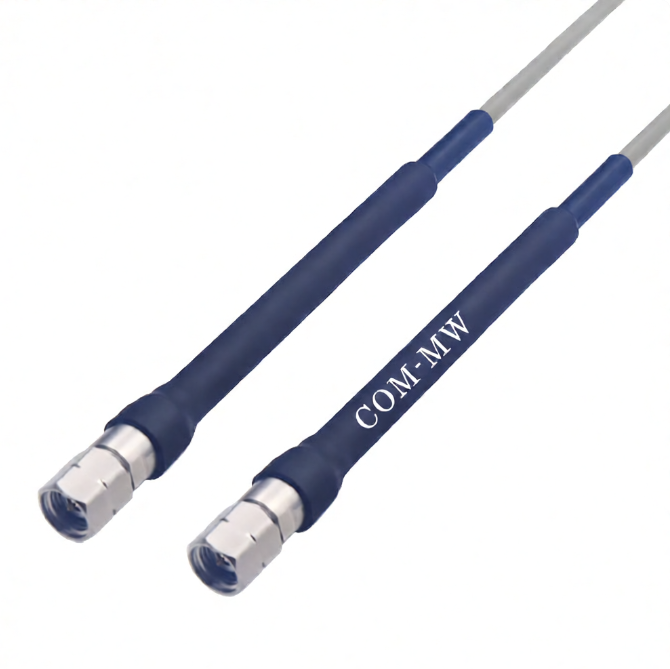

参考实物图

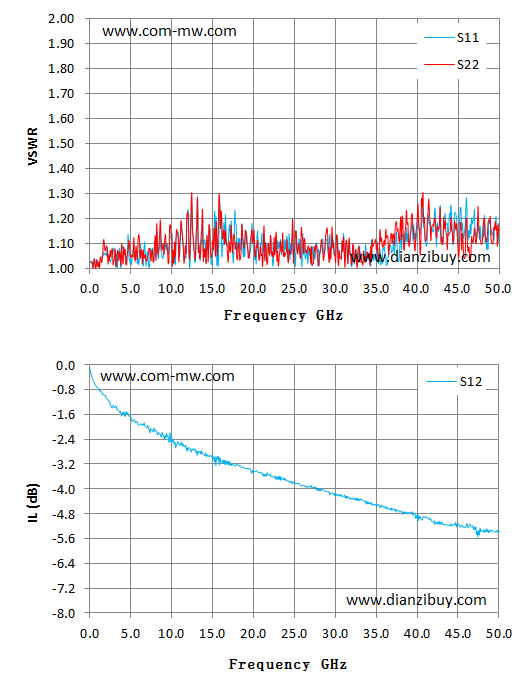

典型测试曲线图
电缆结构图
注意事项
| 静态转弯半径 | 15mm |
| 动态转为半径 | 22mm |
