限幅器
工作频率400~8500MHz, 限幅电平15.5dBm, 功率容量10W, SMA
- DL8-0.4-8.5G-1126
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
宽带，低损耗。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 400 | ~ | 8500 | MHz |
| 限幅电平 | 15.5 | dBm | ||
| 插入损耗 | 1 | 1.6 | dB | |
| 驻波比 | 1.4 | 1.6 |
其它参数
| 功率容量 | 10W |
| 阻抗 | 50Ω |
| 接口形式 | SMA-JK可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 表面 | 镀镍 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
典型测试数据
| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB |
| 100 | 1.02 | 1.02 | -0.1 |
| 771 | 1.09 | 1.06 | -0.28 |
| 1443 | 1.14 | 1.11 | -0.4 |
| 2114 | 1.16 | 1.16 | -0.5 |
| 2786 | 1.13 | 1.15 | -0.54 |
| 3457 | 1.09 | 1.06 | -0.6 |
| 4129 | 1.3 | 1.33 | -0.74 |
| 4800 | 1.36 | 1.42 | -0.78 |
| 5471 | 1.16 | 1.19 | -0.74 |
| 6143 | 1.27 | 1.27 | -0.85 |
| 6814 | 1.34 | 1.32 | -0.91 |
| 7486 | 1.16 | 1.16 | -0.92 |
| 8157 | 1.2 | 1.24 | -1.03 |
| 8829 | 1.53 | 1.53 | -1.34 |
| 9500 | 1.7 | 1.71 | -1.64 |

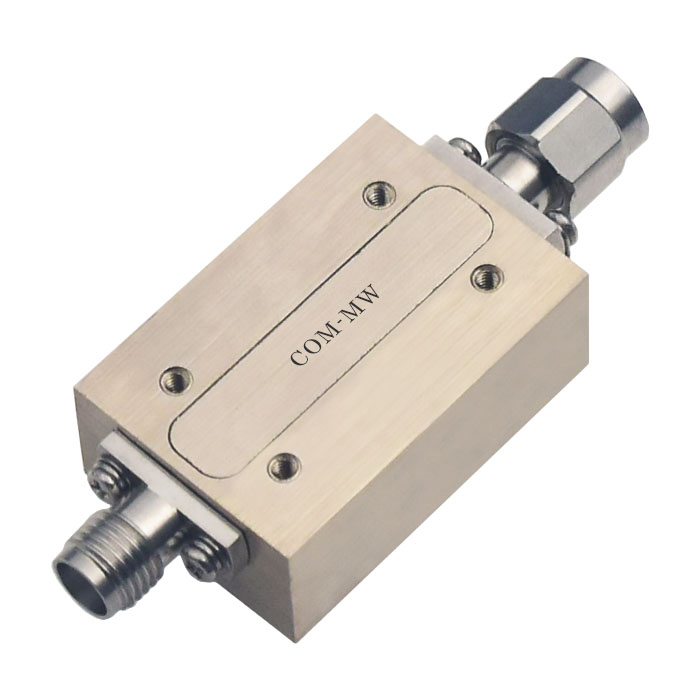

参考实物图

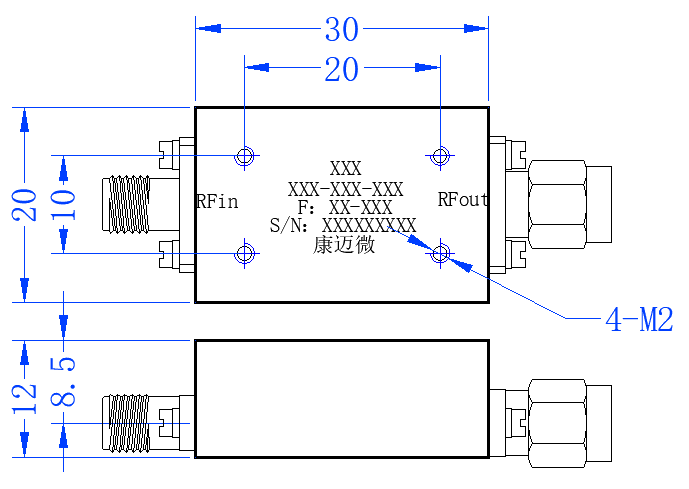

外形结构图（mm）

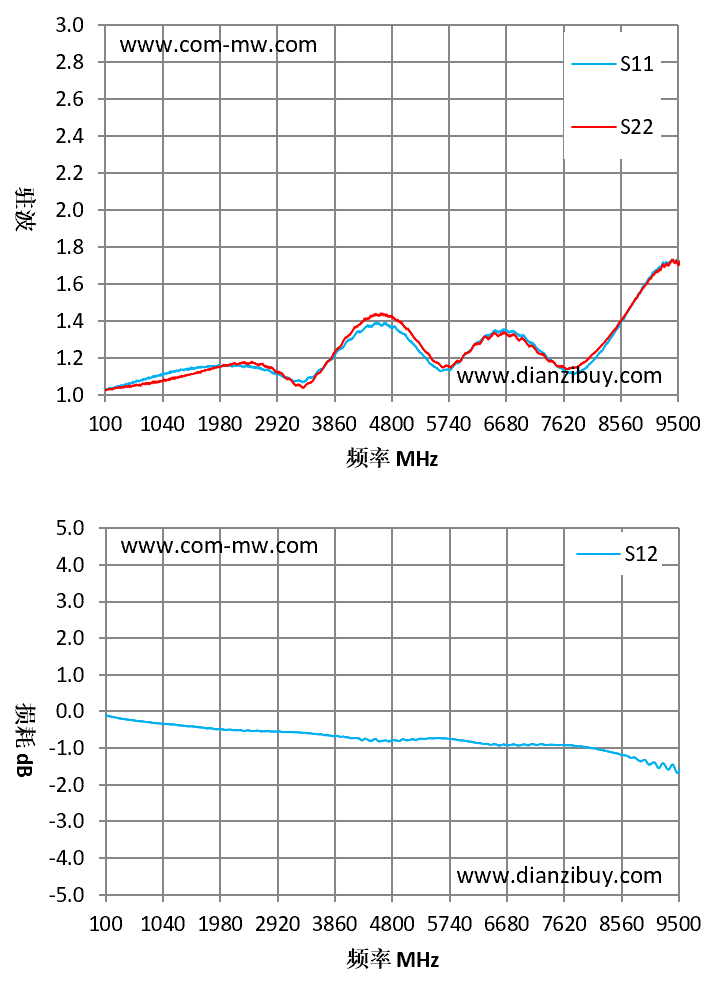

典型测试曲线图
注意事项
1、注意输入输出方向，反接可能会导致产品烧毁。
