产品
功分器
0.7~6GHz,400W,3路,0°,N
- ZPD25-3C0.7-6G-3593
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
| 1 | 低损耗，高功率。 |
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0.7 | ~ | 6 | GHz |
| 插入损耗 | 0.7 | dB | ||
| 理论损耗 | 4.77 | dB | ||
| 隔离度 | 8 | dB | ||
| 公共端驻波比 | 1.5 | |||
| 分配端驻波比 | 无 | |||
| 幅度平衡 | ±0.4 | dB | ||
| 相位平衡 | ±5 | ° | ||
| 耦合度 | 42.5 | 45 | 47.5 | dB |
| 耦合平坦度 | ±2 | dB | ||
| 方向性 | 12 | dB | ||
| 耦合线驻波比 | 1.4 |
其它参数
| 功率容量 | 400W设计保证 |
| 路数 | 3路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | N |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 公共端口 | 0（N-F） |
| 分配端口 | 1，2，3（SMA-F） |
| 正反向耦合端口 | 4，5（SMA-F） |
典型测试数据
| Frequency GHz | S00 驻波 | S01 损耗 dB | S02 损耗 dB | S04 耦合 dB | S02 相位 ° |
| 0.01 | 3407.27 | -41.11 | -41.02 | -63.75 | -5.65 |
| 0.64 | 1.23 | -4.98 | -4.94 | -47.35 | 0.40 |
| 1.29 | 1.12 | -5.06 | -4.95 | -43.68 | 0.68 |
| 1.93 | 1.13 | -5.21 | -4.99 | -44.29 | 0.64 |
| 2.57 | 1.11 | -5.19 | -4.87 | -46.58 | 0.04 |
| 3.21 | 1.04 | -5.19 | -4.84 | -45.66 | -1.02 |
| 3.86 | 1.07 | -5.23 | -5.08 | -44.15 | -1.86 |
| 4.50 | 1.16 | -5.25 | -4.89 | -45.25 | -1.71 |
| 5.14 | 1.16 | -5.01 | -5.14 | -47.08 | -2.07 |
| 5.79 | 1.02 | -5.10 | -4.92 | -45.35 | -2.30 |
| 6.43 | 1.12 | -5.11 | -4.89 | -44.42 | -3.22 |
| 7.07 | 2.88 | -6.46 | -6.59 | -47.58 | -2.33 |
| 7.71 | 29.28 | -21.84 | -19.91 | -59.19 | -10.82 |
| 8.36 | 5.11 | -7.64 | -7.84 | -46.97 | -2.42 |
| 9.00 | 6.41 | -9.46 | -8.90 | -43.28 | 4.02 |

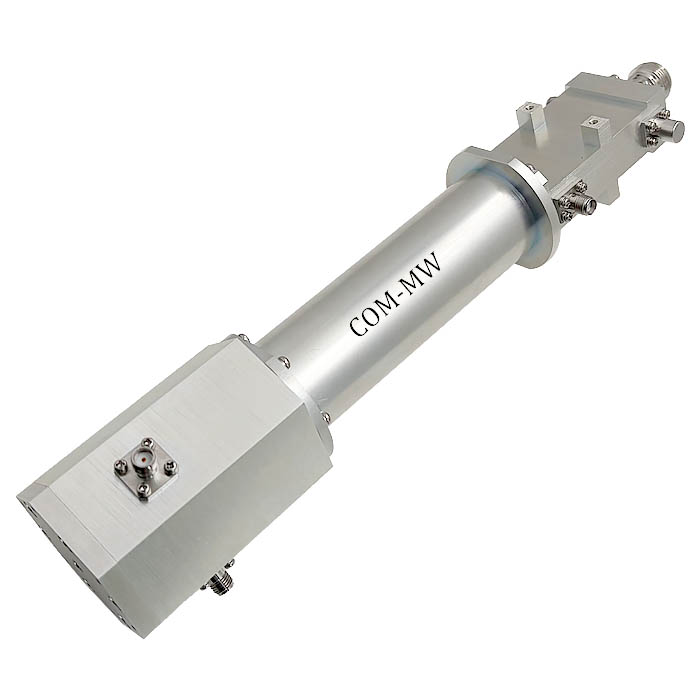

参考实物图

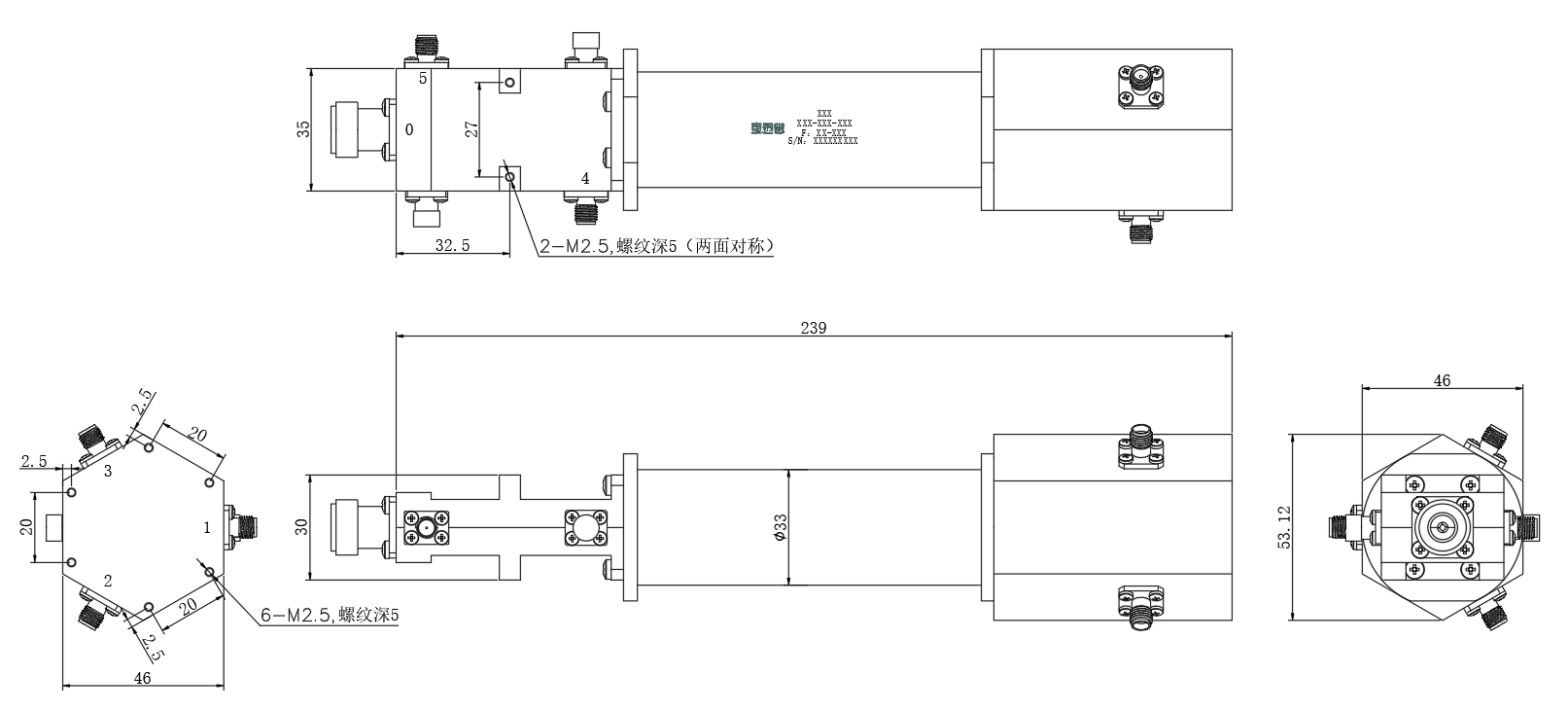

外形结构图（mm）

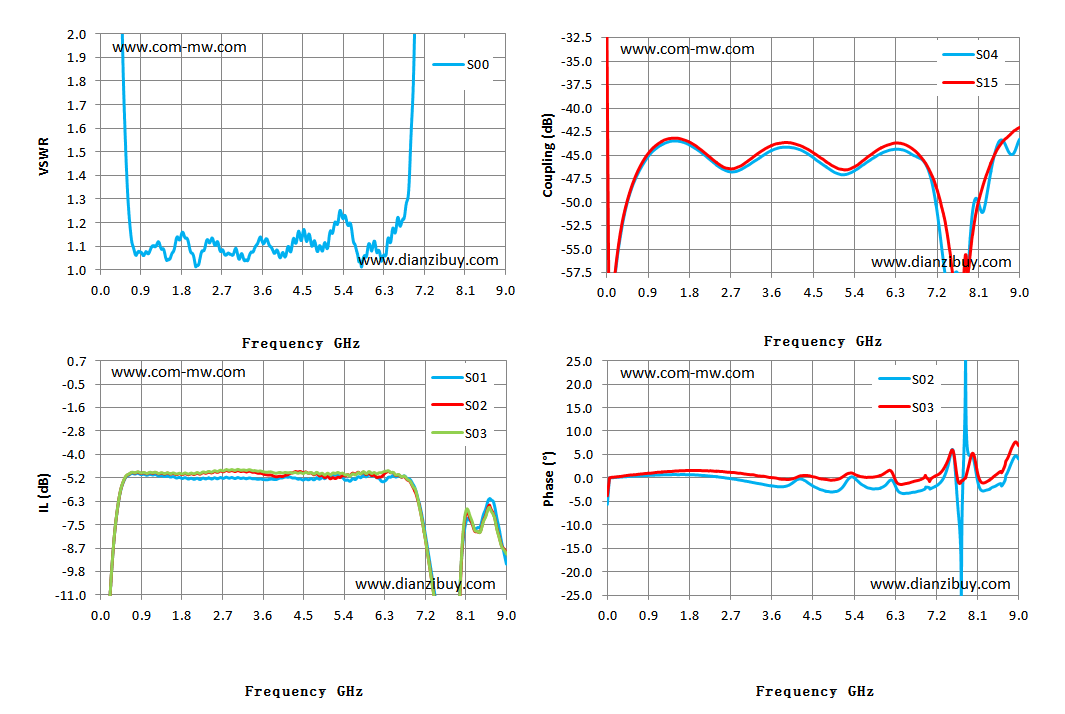

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
