巴伦
20~4500MHz, 阻抗比1：3巴伦, 表面贴装, 工业级, 代替TCM3-452X+
- T0220
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，小体积。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 20 | ~ | 4500 | MHz |
| 插入损耗 | 1.5 | 3 | dB | |
| 输入驻波比 | 1.8 | |||
| 幅度平衡 | 0.5 | dB | ||
| 相位平衡 | 4 | ° |
其它参数
| 阻抗比 | 1：3巴伦 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 代替TCM3-452X+ |
端口定义
| PRIMARY DOT | 初级（圆点位） | 3 |
| PRIMARY | 初级 | 2 |
| SECONDARY DOT | 次级（圆点位） | 4 |
| SECONDARY | 次级 | 6 |
| GND | 接地 | 2，5 |
| NOT USED | 不使用 | 1 |

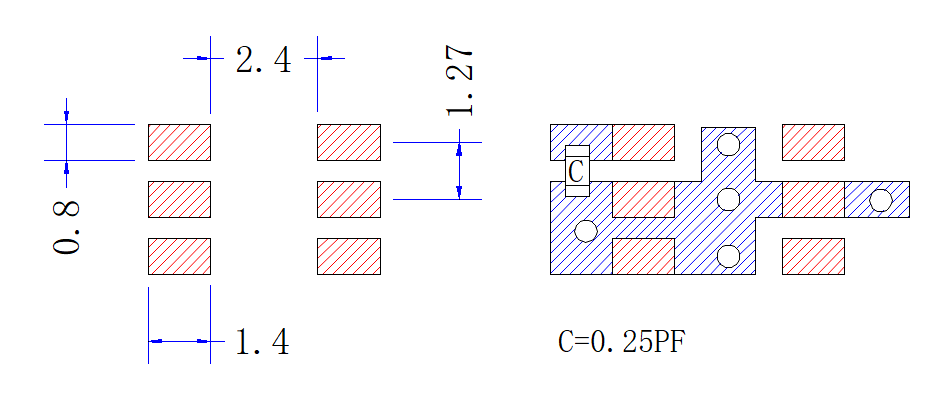

建议PCB布局图

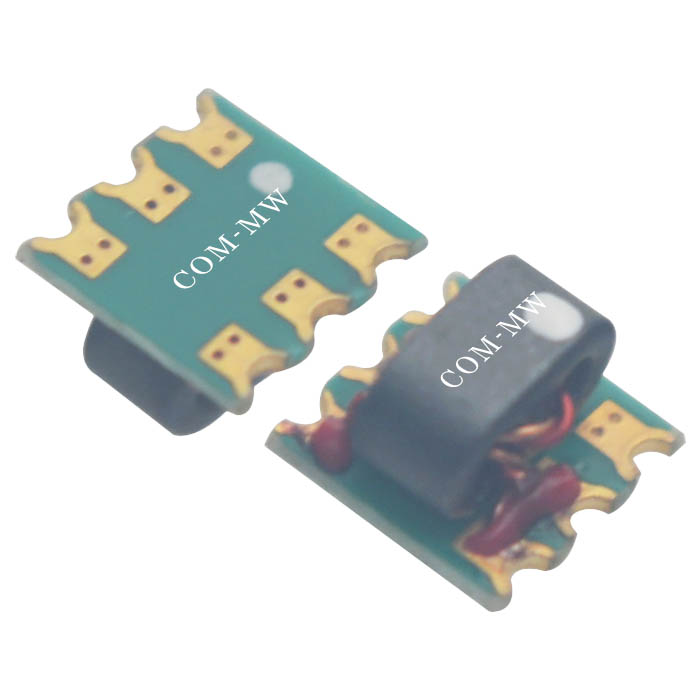

参考实物图

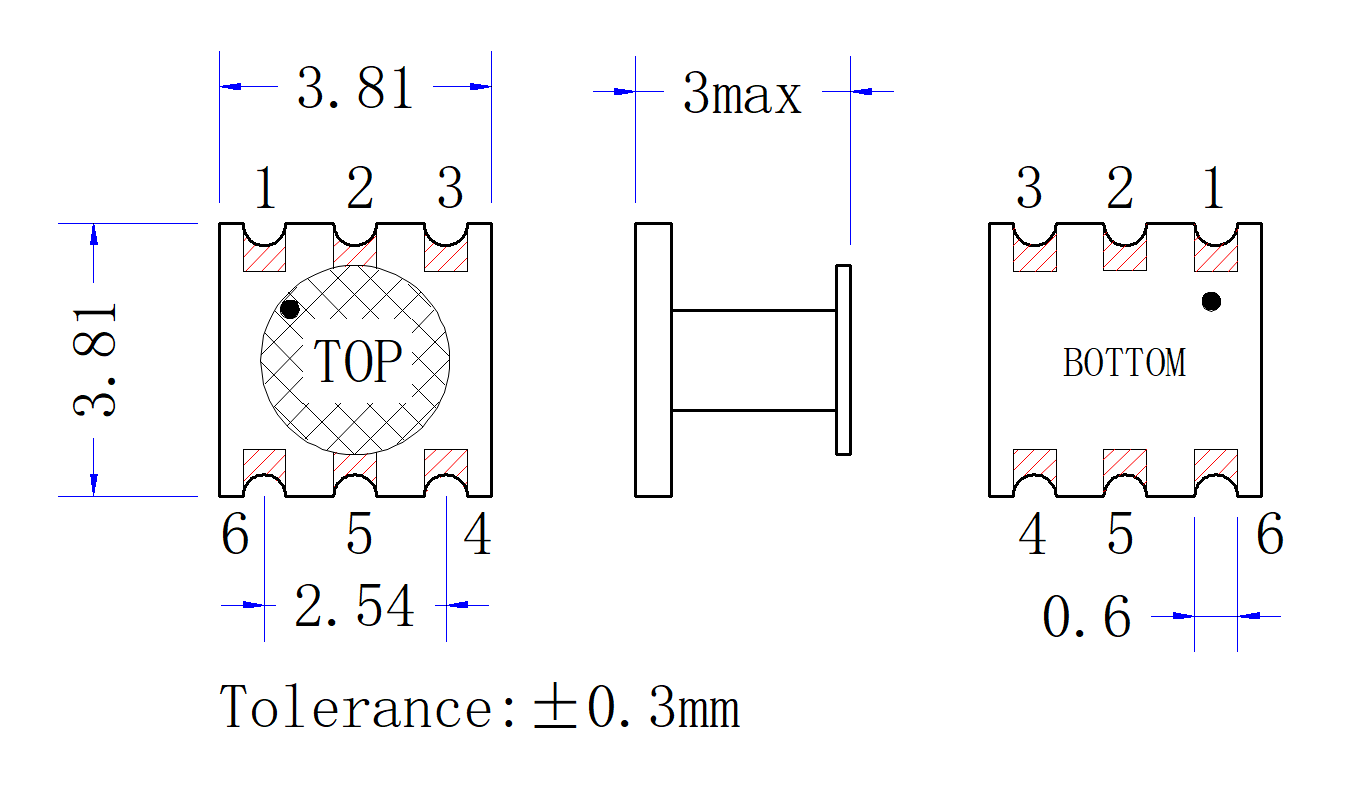

外形结构图（mm）
功能示意图
注意事项
| 1 | 产品支持260℃回流焊。 |
| 2 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
