功分器
6~18GHz,15W,9路,0°,SMA
- ZPD25-9M6-18G-594
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 6 | ~ | 18 | GHz |
| 插入损耗 | 1.6 | 2 | dB | |
| 理论损耗 | 9.54 | dB | ||
| 隔离度 | 18 | dB | ||
| 输入驻波比 | 1.7 | |||
| 输出驻波比 | 1.7 | |||
| 幅度平衡 | ±0.5 | dB | ||
| 相位平衡 | ±5 | ° |
其它参数
| 功率容量 | 15W设计保证 |
| 路数 | 9路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-F |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
端口定义
| 公共端口 | 0 |
| 分配端口 | 1~9 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S33 驻波 | S12 损耗 dB | S13 损耗 dB | S23 隔离 dB | S24 隔离 dB | S13 相位 ° | S14 相位 ° |
| 5.00 | 1.42 | 1.29 | 1.15 | -10.18 | -10.29 | -26.66 | -26.61 | 2.15 | -0.12 |
| 6.00 | 1.19 | 1.18 | 1.23 | -9.92 | -10.02 | -30.10 | -22.13 | -0.07 | -0.12 |
| 7.00 | 1.07 | 1.18 | 1.24 | -9.99 | -10.09 | -24.08 | -27.11 | 0.16 | -0.15 |
| 8.00 | 1.15 | 1.10 | 1.23 | -10.00 | -10.08 | -22.31 | -27.44 | 0.10 | -0.07 |
| 9.00 | 1.07 | 1.15 | 1.31 | -10.06 | -10.10 | -26.11 | -28.94 | 0.09 | -0.19 |
| 10.00 | 1.11 | 1.08 | 1.24 | -10.06 | -10.12 | -24.99 | -38.14 | -0.22 | -0.15 |
| 11.00 | 1.16 | 1.18 | 1.23 | -10.15 | -10.19 | -24.31 | -33.04 | 0.09 | -0.08 |
| 12.00 | 1.03 | 1.10 | 1.26 | -10.11 | -10.14 | -25.51 | -35.69 | -0.28 | -0.31 |
| 13.00 | 1.20 | 1.04 | 1.27 | -10.13 | -10.17 | -25.46 | -29.98 | -0.33 | -0.21 |
| 14.00 | 1.09 | 1.08 | 1.20 | -10.22 | -10.23 | -21.51 | -26.09 | -0.18 | -0.31 |
| 15.00 | 1.29 | 1.04 | 1.11 | -10.32 | -10.26 | -25.49 | -31.34 | -0.23 | -0.31 |
| 16.00 | 1.08 | 1.08 | 1.15 | -10.32 | -10.22 | -26.60 | -25.92 | -0.50 | -0.43 |
| 17.00 | 1.12 | 1.06 | 1.15 | -10.30 | -10.18 | -28.22 | -26.81 | -0.89 | -0.16 |
| 18.00 | 1.06 | 1.13 | 1.24 | -10.39 | -10.20 | -22.90 | -24.63 | -1.22 | -0.31 |
| 19.00 | 1.36 | 1.19 | 1.41 | -10.45 | -10.24 | -22.52 | -18.99 | -2.04 | -0.90 |

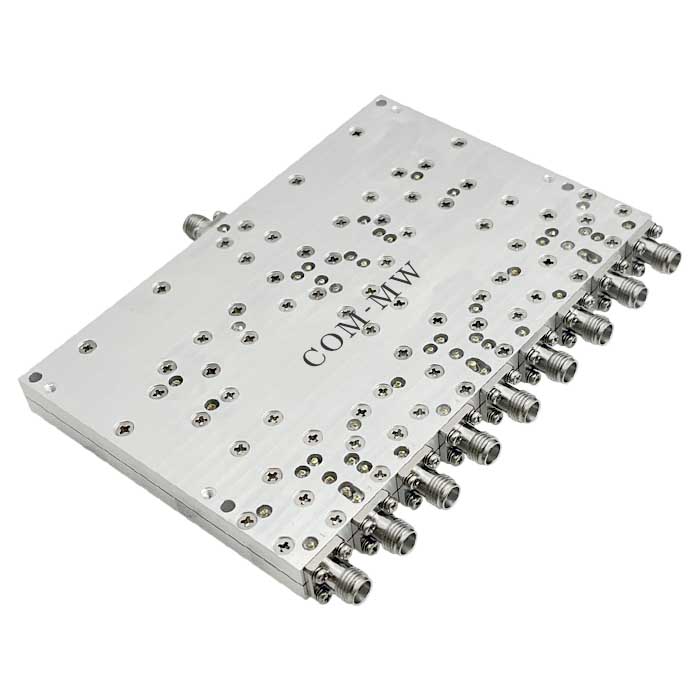

参考实物图

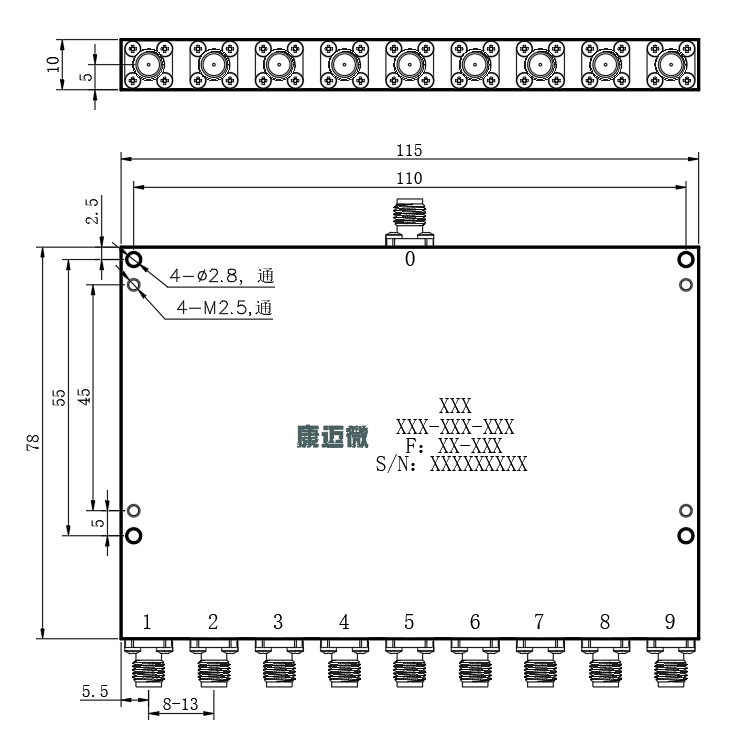

外形结构图（mm）

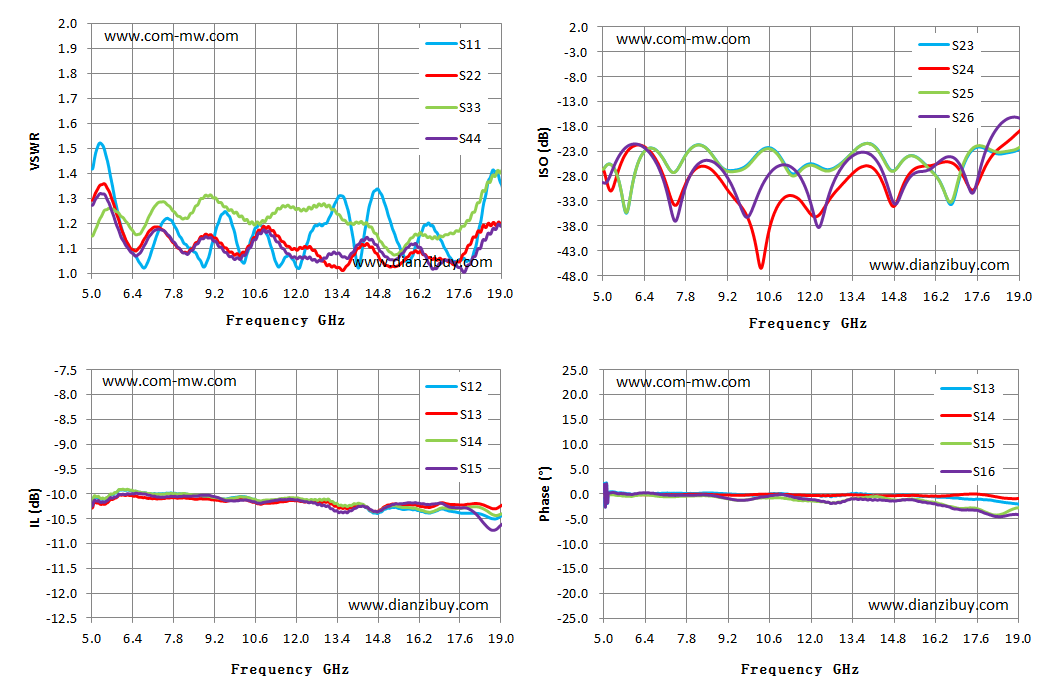

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
