功率放大器
5.7~5.9GHz,增益 40dB,输出功率 40W,接口形式SMA-F
- DPA8-5.7-5.9G-4047
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 | 备注 |
| 工作频率 | 5.7 | ~ | 5.9 | GHz | |
| 增益 | 40 | dB | 饱和增益 | ||
| 带内平坦度 | ±2 | dB | |||
| 输入驻波比 | 1.4 | ||||
| 输出功率 | 40 | W | CW | ||
| 效率 | 35 | % | |||
| 谐波抑制 | 30 | dBc | |||
| 杂波抑制 | 45 | dBC | F0±300k | ||
| ACP | 54 | dBC |
其它参数
| 接口形式 | SMA-F |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 工作电压 | +28±4V |
| 工作电流 | 5A |
| 工作时温度 | -40~+65℃设计保证 |
| 其它 | 长期工作，建议温度保持在40℃以下 |
典型测试数据
| F（GHz） | 5.66 | 5.7 | 5.76 | 5.8 | 5.84 | 5.9 | 5.94 | 6 |
| VSWR | 1.36 | 1.32 | 1.29 | 1.28 | 1.23 | 1.25 | 1.34 | 1.38 |
| Pin（dBm) | 10.96 | 9.91 | 8.96 | 9.15 | 9.34 | 9.66 | 9.69 | 11.55 |
| Pout（SAT）（dBm） | 46.51 | 46.08 | 46.11 | 46.05 | 46.01 | 46.12 | 46.11 | 45.30 |
| Pout（SAT）（W） | 44.77 | 40.55 | 40.83 | 40.27 | 39.90 | 40.92 | 40.83 | 33.88 |
| Ids（A） | 4.38 | 4.13 | 3.80 | 3.67 | 3.56 | 3.45 | 3.40 | 3.23 |
| Gain（dB） | 38.60 | 39.20 | 40.17 | 40.75 | 41.19 | 41.47 | 41.25 | 40.74 |
| ŋ（%） | 36.50 | 35.06 | 38.37 | 39.19 | 40.03 | 42.36 | 42.89 | 37.46 |
| 2次谐波抑制（dBC） | 35.20 | 31.70 | 30.24 | 32.40 | 36.00 | 41.40 | 38.60 | 30.50 |
| 3次谐波抑制（dBC） | 40.60 | 39.10 | 40.10 | 41.20 | 40.00 | 33.20 | 35.40 | 35.60 |
| 4次谐波抑制（dBC） | 52.30 | 49.30 | 50.30 | 52.50 | 54.40 | 52.00 | 53.30 | 52.80 |
| 杂波抑制（dBC） | 46.80 | 46.90 | 46.00 | 45.60 | 45.70 | 46.60 | 47.20 | 47.90 |
| ACP（dBc） | 55.00 | 55.30 | 54.50 | 54.30 | 53.80 | 53.90 | 53.80 | 54.10 |

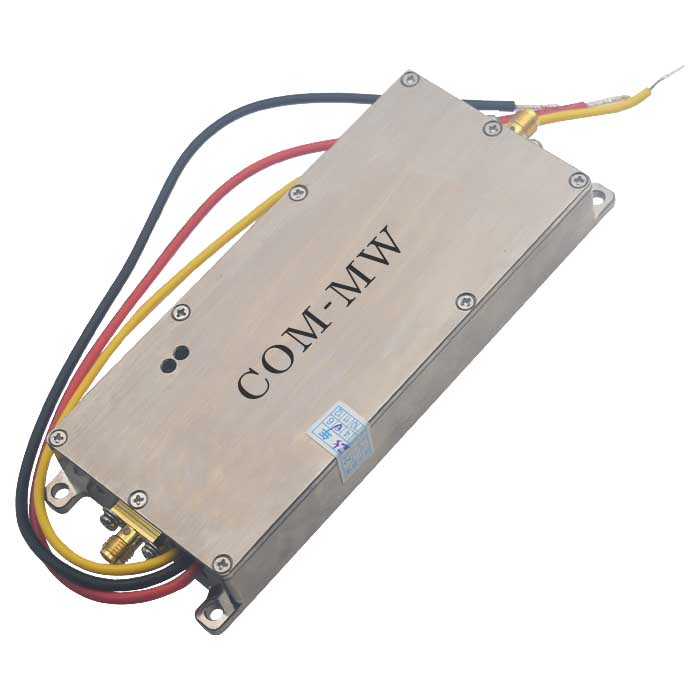

参考实物图
外形结构图

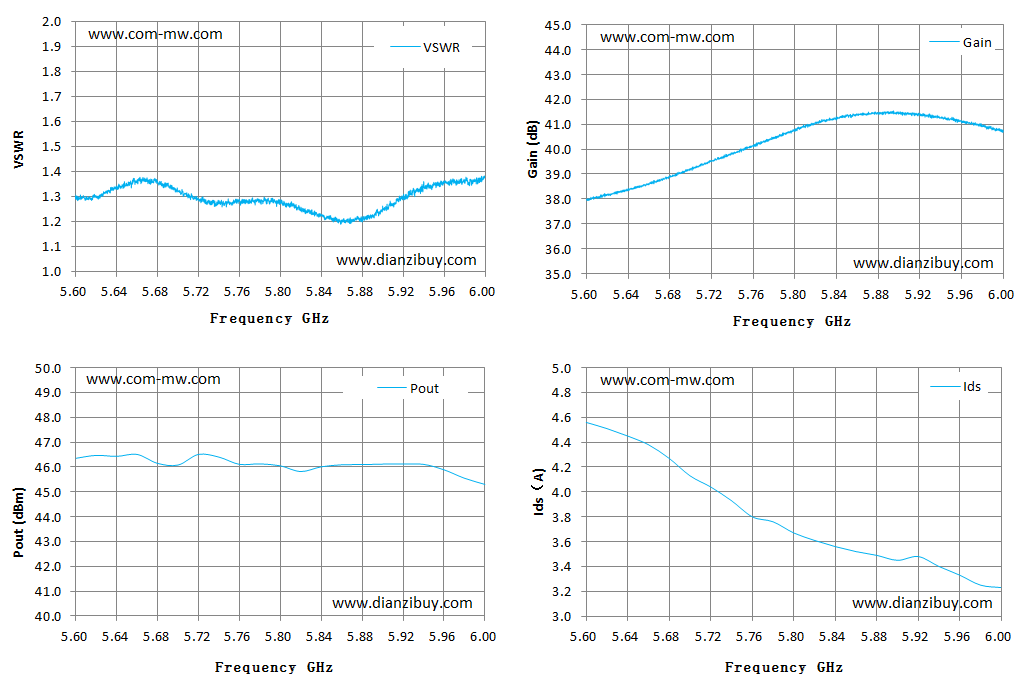

典型测试曲线图
接口定义
| 序号 | 名称 | 定义 | 备注 |
| 1 | EN | 使能（黄线） | 0：“OFF”；1（+5V）：“ON” |
| 2 | GND | 电源地（黑线） | |
| 3 | VD | 电源+（红线） | +28 ±4V |
注意事项
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
具有输出开关控制接口；
清洗产品表面，请勿将产品浸泡清洗液中清洗。
