产品
滤波器
通带频率10260~11300MHz, DC-9860MHz≥60dBc, 11500-25000MHz≥60dB, SMA
- ZBF8-C10780-1040-2805
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 10260 | ~ | 11300 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-9860 | MHz≥ | 60 | dBc | ||
| 带外抑制 | 11500-25000 | MHz≥ | 60 | dB | ||
| 带外抑制 | 25000-33000 | MHz≥ | 30 | dB | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 30W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
典型测试数据
| Frequency GHz | S22 驻波 | S33 驻波 | S12 损耗 dB | S12 抑制 dB |
|---|---|---|---|---|
| 26.3 | 116.28 | 3044.21 | -40.37 | -83.8 |
| 26.78 | 48.78 | 56.87 | -21.97 | -81.84 |
| 27.26 | 1.73 | 1.74 | -0.92 | -82.29 |
| 27.74 | 1.16 | 1.13 | -0.37 | -82.04 |
| 28.21 | 1.03 | 1.01 | -0.32 | -83.07 |
| 28.69 | 1.12 | 1.14 | -0.31 | -86.49 |
| 29.17 | 1.11 | 1.1 | -0.31 | -80.99 |
| 29.65 | 1.06 | 1.06 | -0.31 | -82.97 |
| 30.13 | 1.18 | 1.18 | -0.31 | -80.11 |
| 30.61 | 1.05 | 1.06 | -0.28 | -81.01 |
| 31.09 | 1.13 | 1.14 | -0.31 | -83.53 |
| 31.56 | 1.14 | 1.14 | -0.39 | -87.05 |
| 32.04 | 9.59 | 9.03 | -5.83 | -78.11 |
| 32.52 | 103.74 | 70.32 | -21.54 | -79.91 |
| 33 | 117.08 | 117 | -32.92 | -79.01 |

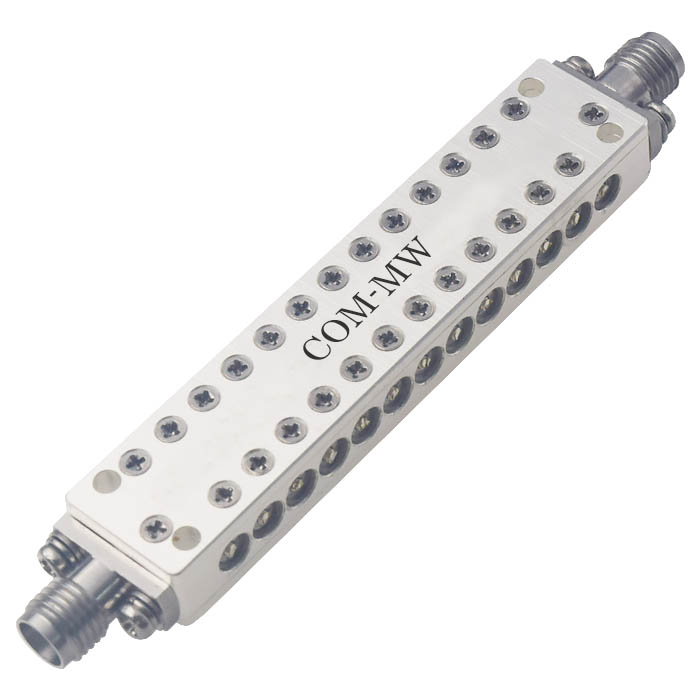

参考实物图

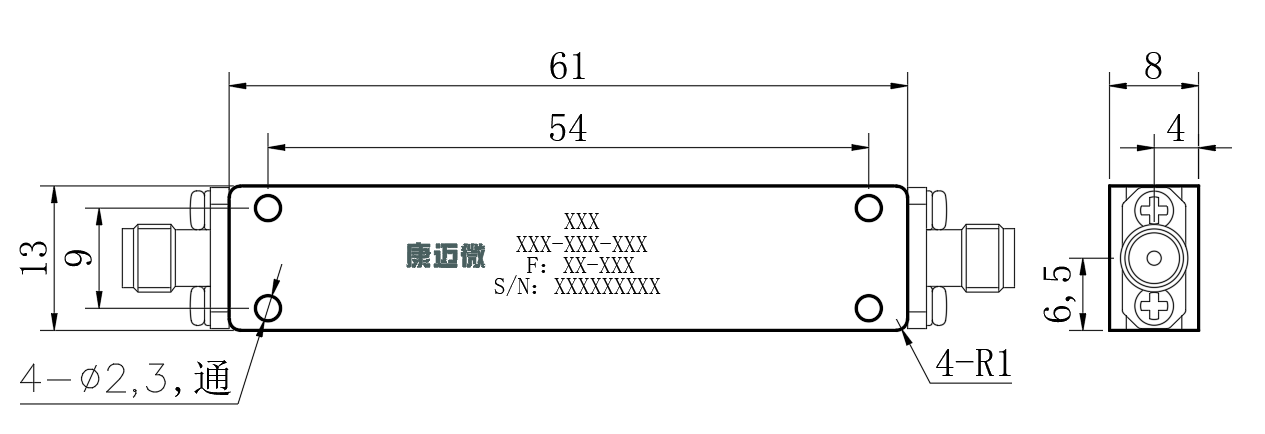

外形结构图（mm）

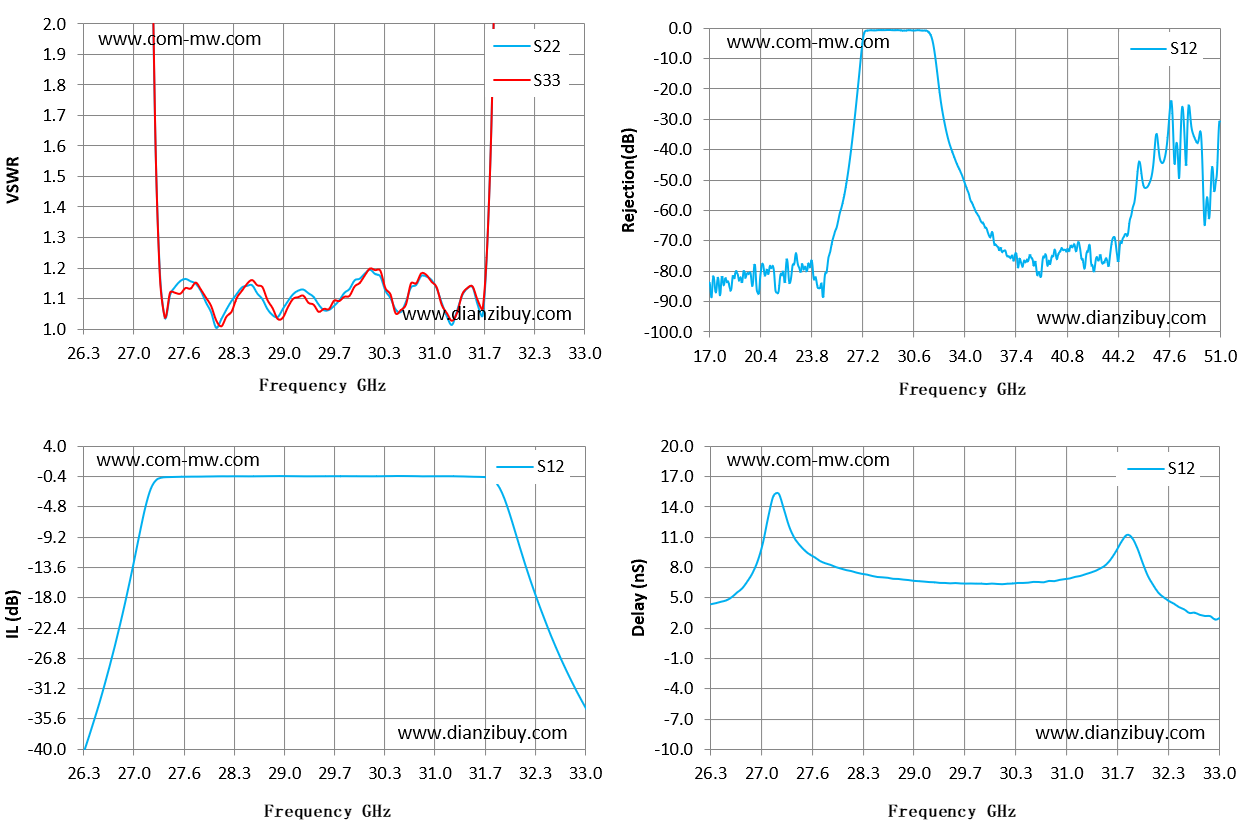

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
