产品
双工器
通带频率一 600~1000MHz,通带频率二 1200~3000MHz,SMA
- ZCB6-L600-3000-4277
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率一 | / | / | 600 | ~ | 1000 | MHz |
| 通带频率二 | / | / | 1200 | ~ | 3000 | MHz |
| 通带一损耗 | / | / | 2.0 | dB | ||
| 通带二损耗 | / | / | 2.0 | dB | ||
| 通带驻波 | / | / | 1.7 | |||
| 通带一抑制度 | 1200-3000 | MHz≥ | 50 | dB | ||
| 通带一抑制度 | 600-1000 | MHz≥ | 50 | dB |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 外壳304不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色镀银 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
端口定义
| 1 | 公共端 | --- |
| 2 | 通带一 | --- |
| 3 | 通带二 | --- |
| 4 | 接地端 | --- |
典型测试数据
| 频率 MHz | S22 驻波 | S33 驻波 | S12 损耗 dB | S13 损耗 dB |
| 480.00 | 1.31 | 429.43 | -0.30 | -86.93 |
| 540.00 | 1.28 | 337.82 | -0.31 | -89.59 |
| 600.00 | 1.23 | 373.36 | -0.33 | -85.49 |
| 660.00 | 1.33 | 535.47 | -0.38 | -94.50 |
| 720.00 | 1.51 | 296.31 | -0.54 | -89.16 |
| 780.00 | 1.54 | 207.31 | -0.60 | -92.42 |
| 840.00 | 1.40 | 115.17 | -0.62 | -82.20 |
| 900.00 | 1.43 | 59.05 | -0.69 | -81.02 |
| 960.00 | 1.18 | 18.84 | -0.71 | -65.72 |
| 1020.00 | 1.50 | 15.18 | -1.13 | -45.71 |
| 1080.00 | 5.19 | 7.14 | -5.42 | -23.29 |
| 1140.00 | 38.20 | 4.45 | -36.04 | -4.55 |
| 1200.00 | 50.02 | 1.28 | -62.57 | -1.34 |
| 1260.00 | 46.87 | 1.53 | -75.10 | -1.11 |
| 1320.00 | 44.07 | 1.40 | -77.81 | -0.99 |

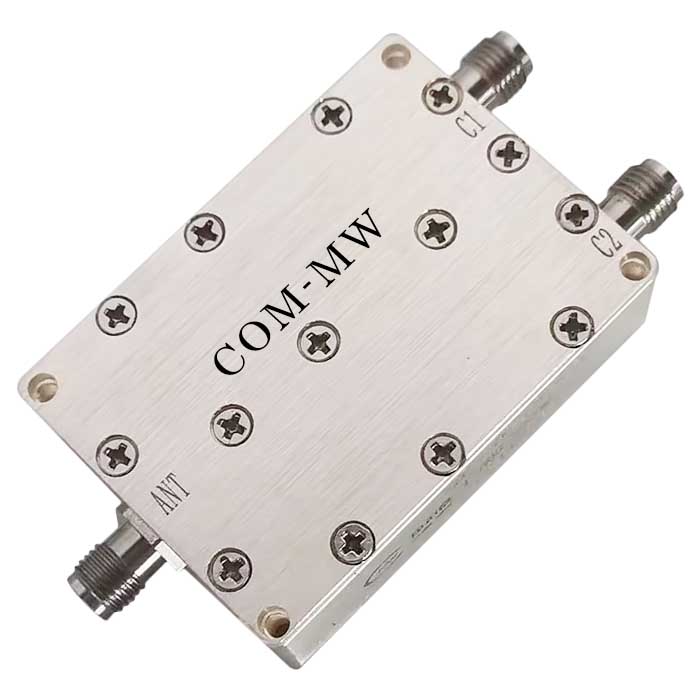

参考实物图

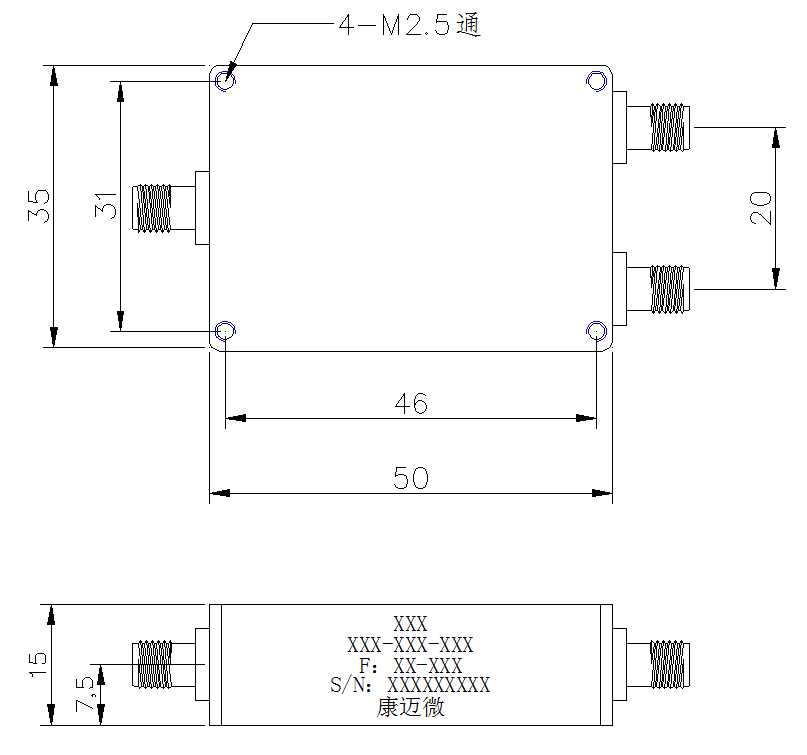

外形结构图（mm）

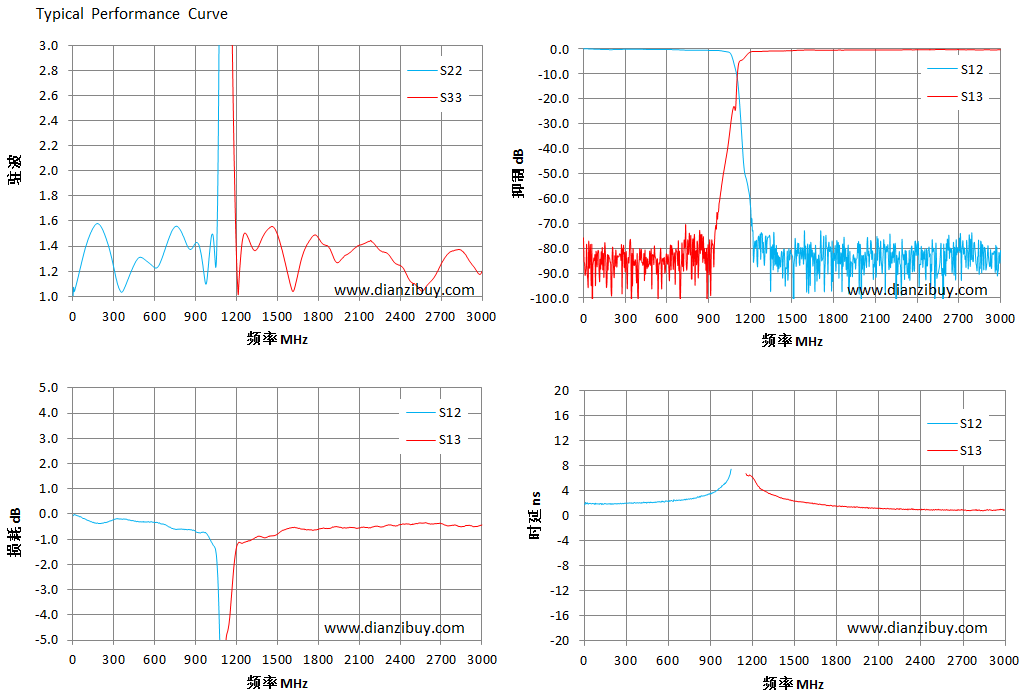

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 1 | 整体温度大于125℃的情况，订货前与我们协商。 |
