产品
电桥
500~1000MHz, 200W, 90°电桥, 表面贴装, 替代IPP-7046
- ZHC8-500-1000-3459
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 500 | ~ | 1000 | MHz |
| 插入损耗 | 0.25 | dB | ||
| 隔离度 | 17 | 18 | dB | |
| 驻波比 | 1.25 | 1.3 | ||
| 幅度平衡 | ±0.6 | dB | ||
| 相位平衡 | ±5 | ° |
其它参数
| 功率容量 | 200W |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -45~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代IPP-7046 |
端口定义
| IN | 1 | 2 | 3 | 4 |
| ISO | 2 | 1 | 4 | 3 |
| 0° | 3 | 4 | 1 | 2 |
| -90° | 4 | 3 | 2 | 1 |

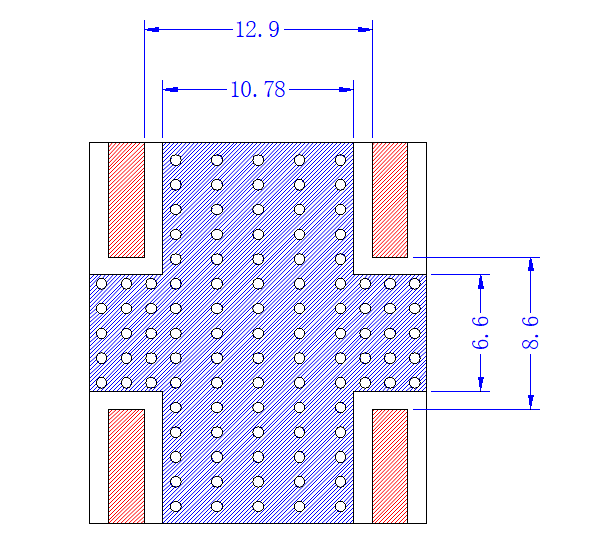

建议PCB布局图

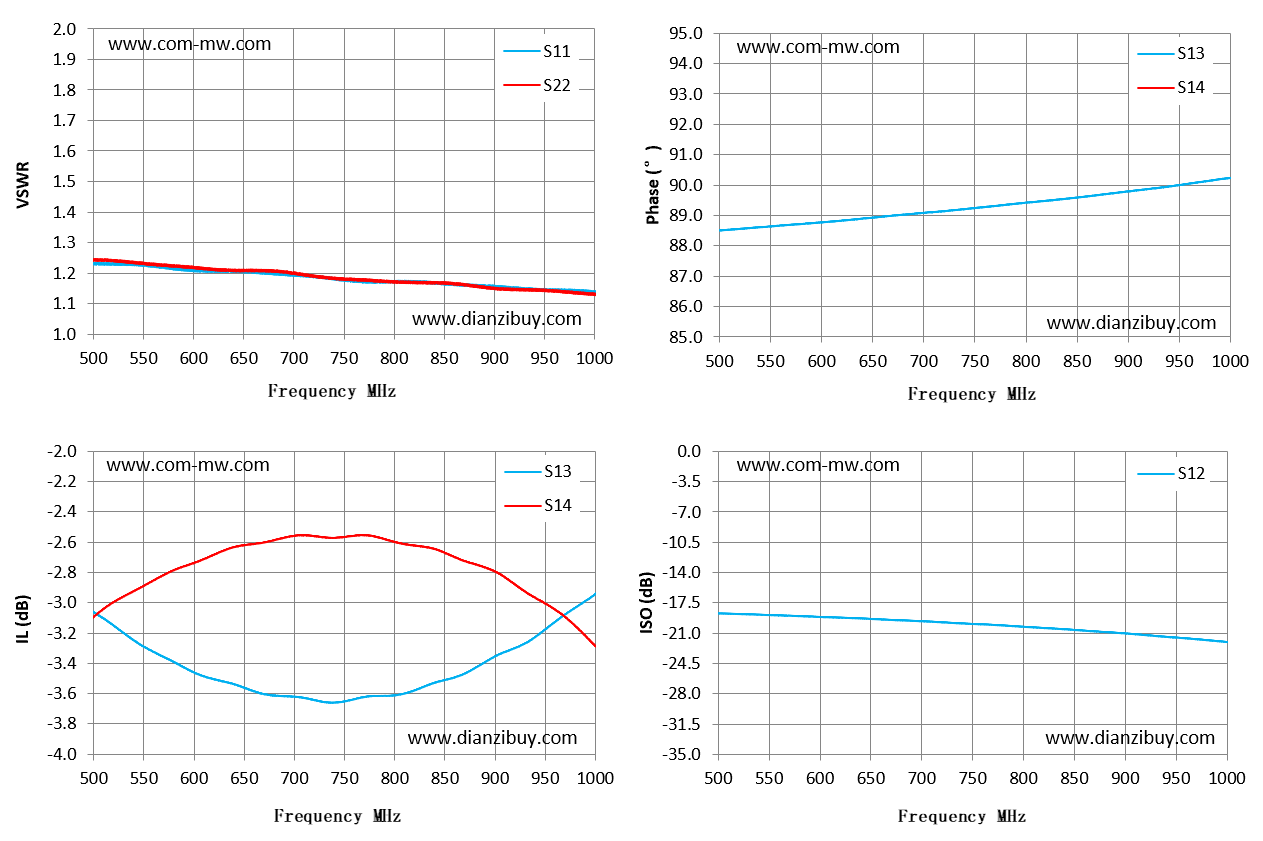

典型测试曲线图

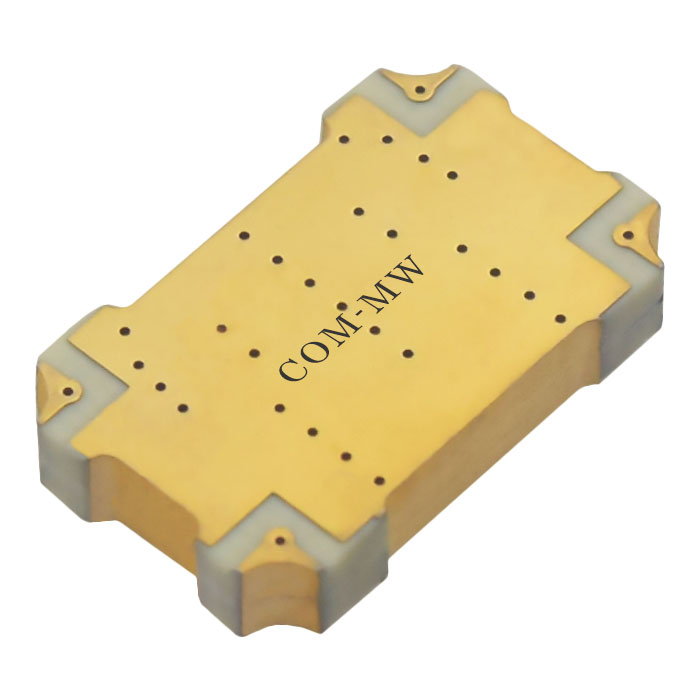

参考实物图

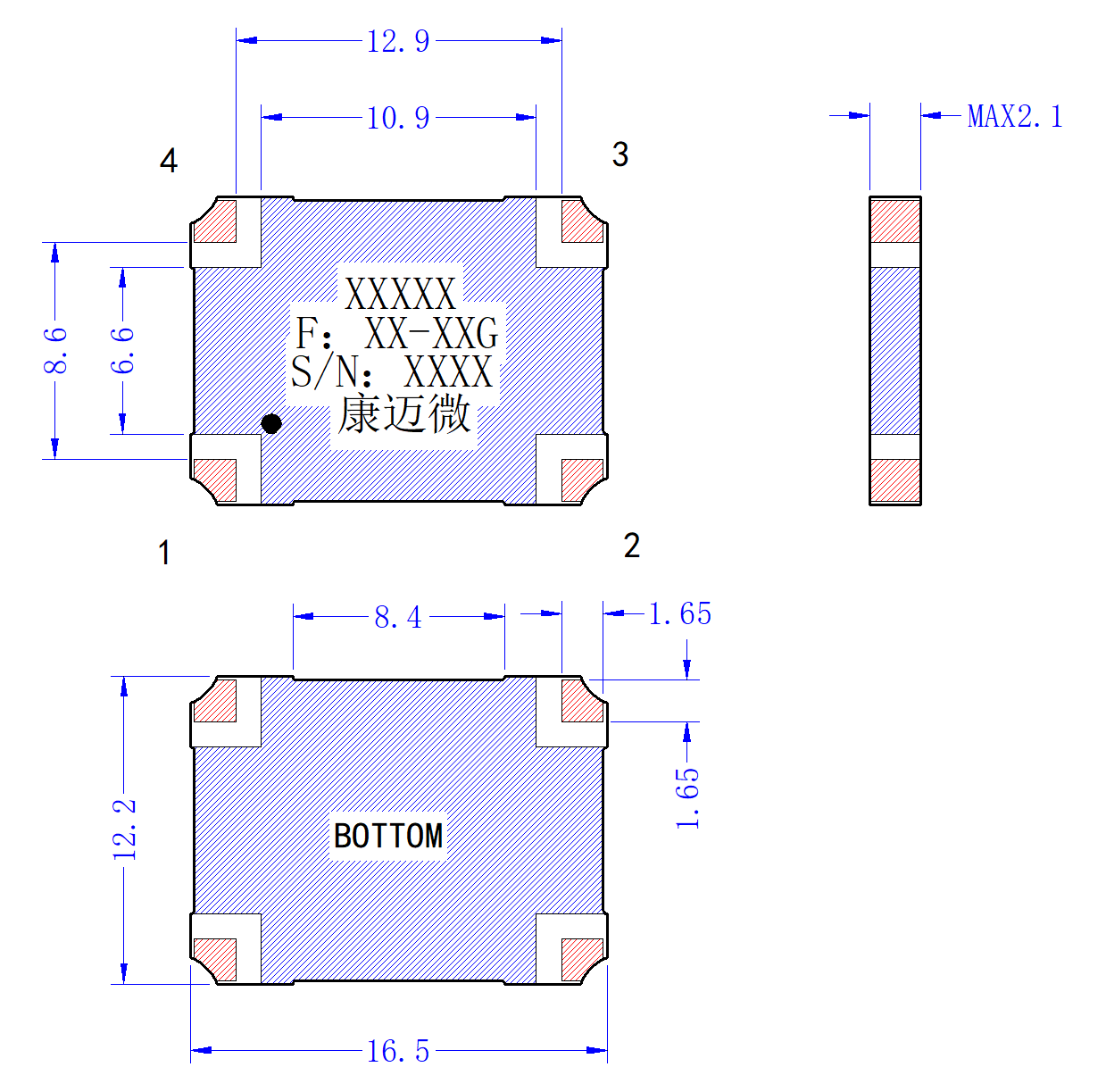

外形结构图（mm）
典型测试数据
| Frequency MHz | S11 驻波 | S13 损耗 dB | S14 损耗 dB | S13 相位 ° | S12 隔离 dB |
|---|---|---|---|---|---|
| 500 | 1.23 | -3.06 | -3.09 | 88.5 | -18.74 |
| 536 | 1.23 | -3.23 | -2.94 | 88.6 | -18.86 |
| 571 | 1.22 | -3.36 | -2.81 | 88.7 | -19 |
| 607 | 1.21 | -3.48 | -2.72 | 88.79 | -19.17 |
| 643 | 1.21 | -3.54 | -2.63 | 88.9 | -19.32 |
| 679 | 1.2 | -3.61 | -2.59 | 89.02 | -19.52 |
| 714 | 1.19 | -3.63 | -2.56 | 89.12 | -19.71 |
| 750 | 1.18 | -3.65 | -2.57 | 89.24 | -19.94 |
| 786 | 1.17 | -3.62 | -2.57 | 89.37 | -20.16 |
| 821 | 1.17 | -3.58 | -2.62 | 89.49 | -20.42 |
| 857 | 1.16 | -3.5 | -2.69 | 89.62 | -20.69 |
| 893 | 1.16 | -3.38 | -2.77 | 89.76 | -20.98 |
| 929 | 1.15 | -3.27 | -2.92 | 89.9 | -21.32 |
| 964 | 1.14 | -3.11 | -3.06 | 90.07 | -21.64 |
| 1000 | 1.14 | -2.94 | -3.28 | 90.23 | -22.03 |
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
