产品
滤波器
通带频率 877.5~887.5MHz,DC-770MHz≥70dBc,820MHz≥40dB,SMA
- ZBF15-L882.5-10-2806
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 877.5 | ~ | 887.5 | MHz |
| 通带损耗 | / | / | 3.5 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | DC-770 | MHz≥ | 70 | dBc | ||
| 带外抑制 | 820 | MHz≥ | 40 | dB | ||
| 带外抑制 | 950 | MHz≥ | 40 | dBc | ||
| 带外抑制 | 990-2000 | MHz≥ | 70 | dBc | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | SMA-F or K |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 850 | 18.61 | 24.52 | -27.05 | -27.05 | 7.42 |
| 855 | 12.41 | 16.91 | -21.52 | -21.52 | 10.03 |
| 860 | 7.10 | 9.97 | -15.34 | -15.34 | 14.81 |
| 865 | 3.31 | 4.62 | -9.22 | -9.22 | 22.78 |
| 870 | 1.48 | 2.03 | -5.11 | -5.11 | 30.94 |
| 875 | 1.05 | 1.32 | -3.63 | -3.63 | 30.09 |
| 880 | 1.04 | 1.18 | -3.18 | -3.18 | 26.01 |
| 885 | 1.15 | 1.18 | -3.03 | -3.03 | 23.72 |
| 890 | 1.27 | 1.22 | -3.03 | -3.03 | 22.63 |
| 895 | 1.38 | 1.32 | -3.13 | -3.13 | 22.18 |
| 900 | 1.42 | 1.41 | -3.29 | -3.29 | 22.26 |
| 905 | 1.29 | 1.35 | -3.48 | -3.48 | 23.33 |
| 910 | 1.14 | 1.16 | -3.90 | -3.90 | 25.81 |
| 915 | 1.41 | 1.23 | -5.07 | -5.07 | 30.03 |
| 920 | 2.81 | 2.68 | -8.72 | -8.72 | 33.51 |

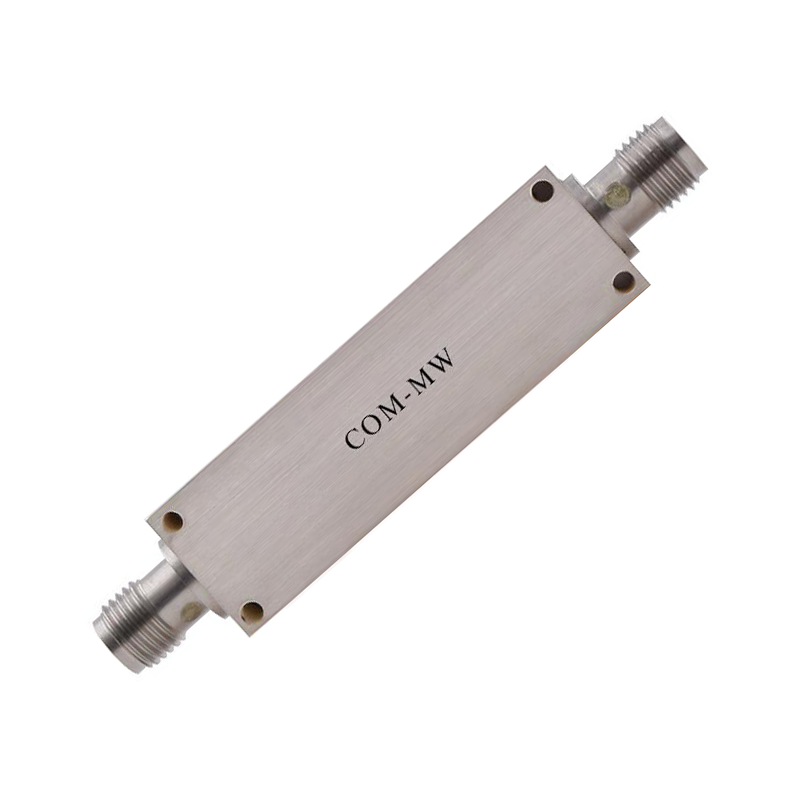

参考实物图
外形结构图（mm）

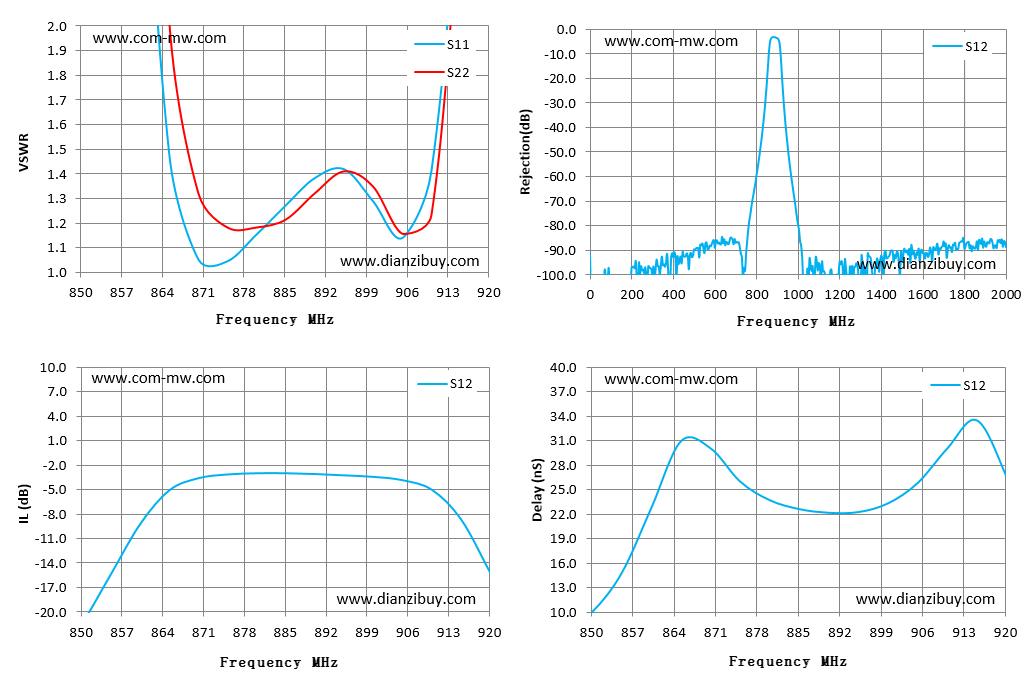

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
