功率放大器
100~2500MHz, 增益50dB, 饱和功率32dBm, SMA
- TPA8-100-2500-2955
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
全国产化。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 100 | ~ | 2500 | MHz |
| 增益 | 50 | dB | ||
| 增益平坦度 | ±1.0 | dB | ||
| 输入驻波比 | 1 | 2.5 | ||
| 输出驻波比 | 1 | 2.5 | ||
| 带外抑制度 | 40@4~6GHz | dBc | ||
| 饱和功率 | 32 | dBm | ||
| 检波动态范围（输出功率） | -20 | ~ | +35 | |
| 检波电压 | 0.5V@-20dBm | |||
| 检波电压范围 | 0.4 | 1.5 | V | |
| 检波斜率 | 20 | mV/dB | ||
| 上升沿 | 30（设计保证） | ns | ||
| 下降沿 | 30（设计保证） | ns |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀镍喷三防 |
| 工作电压 | +24V |
| 工作电流 | 750mA |
| 工作温度 | -40~+70℃设计保证 |
| 其它 | 1、控制电压3.3V。 |
| 2、满足车载要求。 | |
| 3、供电连接器J30J-9 | |
| 4、底面不喷三防，其他面喷 |
推荐PCB布局图

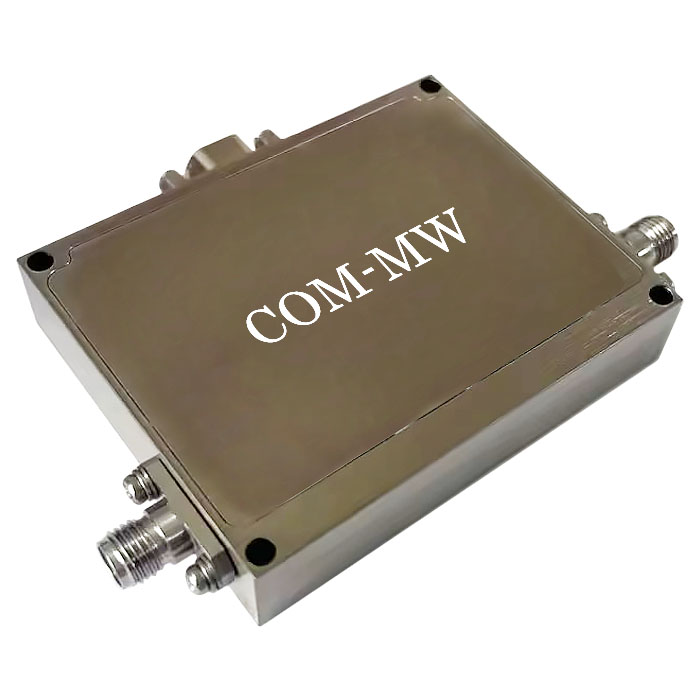

参考实物图
外形结构图
真值表（0：0~0.8V；1：2.4~5V）
| 衰减位 | C1 | C2 | C3 | C4 | C5 | C6 |
| 0dB | 0 | 0 | 0 | 0 | 0 | 0 |
| 0.5dB | 1 | 0 | 0 | 0 | 0 | 0 |
| 1dB | 0 | 1 | 0 | 0 | 0 | 0 |
| 2dB | 0 | 0 | 1 | 0 | 0 | 0 |
| 4dB | 0 | 0 | 0 | 1 | 0 | 0 |
| 8dB | 0 | 0 | 0 | 0 | 1 | 0 |
| 16dB | 0 | 0 | 0 | 0 | 0 | 1 |
| 31.5dB | 1 | 1 | 1 | 1 | 1 | 1 |
J30J引脚定义
| 引脚序号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
|---|---|---|---|---|---|---|---|---|---|
| 引脚定义 | V+ | GND | C1 | C2 | C3 | C4 | C5 | C6 | VDET |
注意事项
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
产品整体温度大于125℃的情况下，请在订货前与我们协商；
清洗产品表面，请勿将产品浸泡清洗液中清洗。
