工作频率DC~18GHz, 衰减度30dB, 150W, 50Ω, N -JK
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | DC | ~ | 18 | GHz |
衰减度 | 28.5 | 30 | 31.5 | dB |
驻波比 | 1.45 |
功率容量 | 150W设计保证 |
阻抗 | 50Ω |
接口形式 | N -JK |
接口材质 | 不锈钢 |
表面 | 灰色 |
产品外壳材料 | 铝 |
工作温度 | -40~+85℃设计保证 |
其它 | N-J输入 |
1、安装衰减器时要考虑足够的散热空间,避免安装在发热量大的设备旁边,否则功率容量会降低;

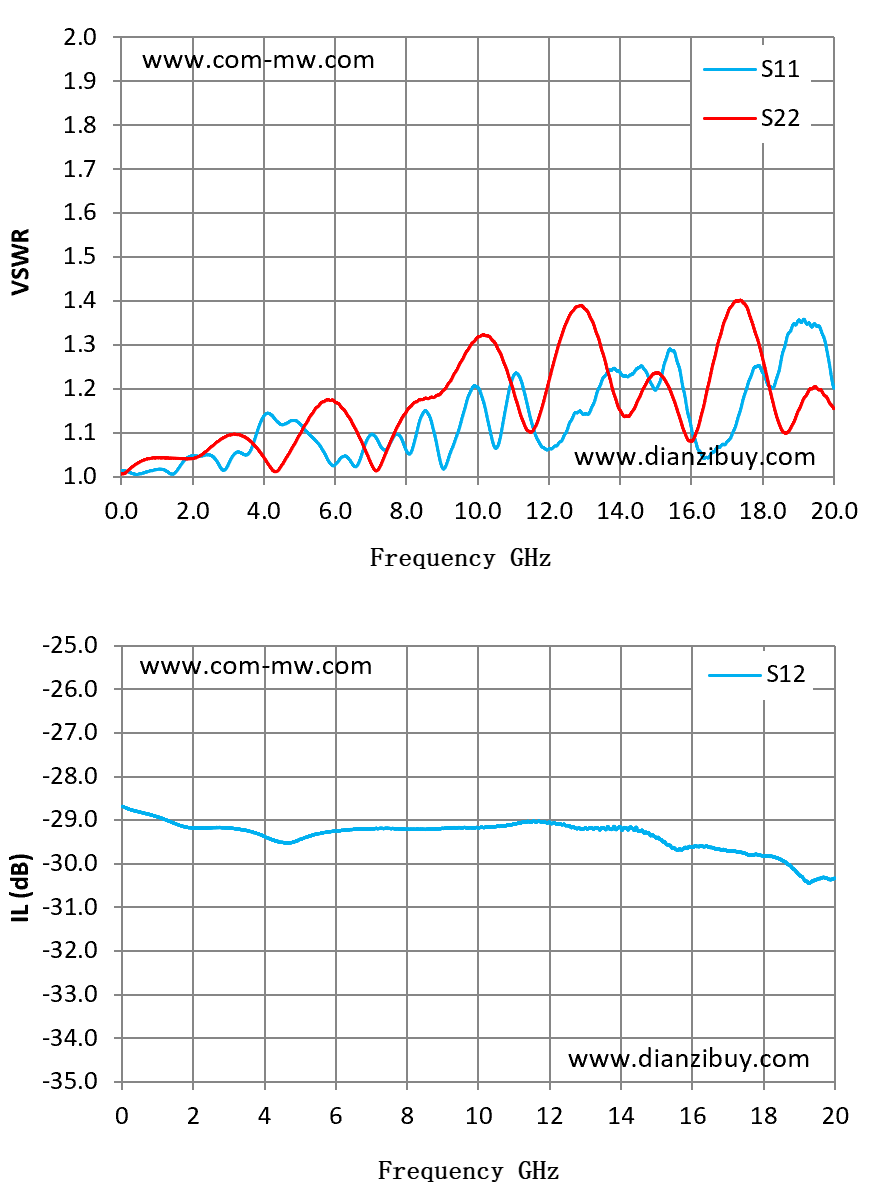

Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB |
---|---|---|---|
1.43 | 1.01 | 1.04 | -29.06 |
2.86 | 1.01 | 1.09 | -29.17 |
4.29 | 1.13 | 1.01 | -29.48 |
5.71 | 1.05 | 1.17 | -29.28 |
7.14 | 1.09 | 1.01 | -29.19 |
8.57 | 1.15 | 1.18 | -29.21 |
10 | 1.2 | 1.32 | -29.18 |
11.43 | 1.15 | 1.1 | -29.04 |
12.86 | 1.15 | 1.39 | -29.2 |
14.29 | 1.23 | 1.14 | -29.17 |
15.71 | 1.23 | 1.13 | -29.68 |
17.14 | 1.1 | 1.39 | -29.71 |
18.57 | 1.28 | 1.1 | -29.94 |
20 | 1.2 | 1.16 | -30.33 |
