功分器
30~1350MHz, 2W, 2路, 180°, 表面贴装
- B0395
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 30 | ~ | 1350 | MHz |
| 插入损耗 | 5 | dB | ||
| 隔离度 | 12 | dB | ||
| 输入驻波比 | 1.8 | 2 | ||
| 输出驻波比 | 1.8 | 2 | ||
| 幅度平衡 | 1 | dB | ||
| 相位平衡 | 10 | ° |
其它参数
| 功率容量 | 2W设计保证 |
| 路数 | 2路 |
| 相位 | 180° |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -45~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 公共端口 | 1 |
| 分配端口 | 2（0°） |
| 分配端口 | 3（-180°） |
| 接地端口 | 4 |
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S13 相位 ° | S12 损耗 dB | S23 隔离 dB |
|---|---|---|---|---|---|
| 30 | 1.22 | 1.22 | -180.21 | -3.67 | -16.08 |
| 135 | 1.28 | 1.28 | -177.96 | -3.83 | -13.76 |
| 240 | 1.38 | 1.39 | -176.61 | -3.96 | -12.51 |
| 345 | 1.48 | 1.49 | -175.69 | -4.09 | -11.93 |
| 450 | 1.58 | 1.58 | -175.08 | -4.2 | -11.68 |
| 555 | 1.65 | 1.66 | -174.78 | -4.28 | -11.69 |
| 660 | 1.71 | 1.71 | -174.67 | -4.43 | -12.12 |
| 765 | 1.74 | 1.74 | -174.71 | -4.64 | -12.74 |
| 870 | 1.73 | 1.72 | -174.81 | -4.73 | -13.15 |
| 975 | 1.7 | 1.69 | -175.34 | -4.63 | -13.11 |
| 1080 | 1.64 | 1.62 | -176.42 | -4.45 | -12.8 |
| 1185 | 1.54 | 1.52 | -177.9 | -4.33 | -12.56 |
| 1290 | 1.44 | 1.41 | -179.54 | -4.42 | -12.61 |
| 1395 | 1.3 | 1.28 | -180.98 | -4.59 | -12.73 |
| 1500 | 1.18 | 1.17 | -182.31 | -4.67 | -13.04 |
参考实物图
外形结构图（mm）

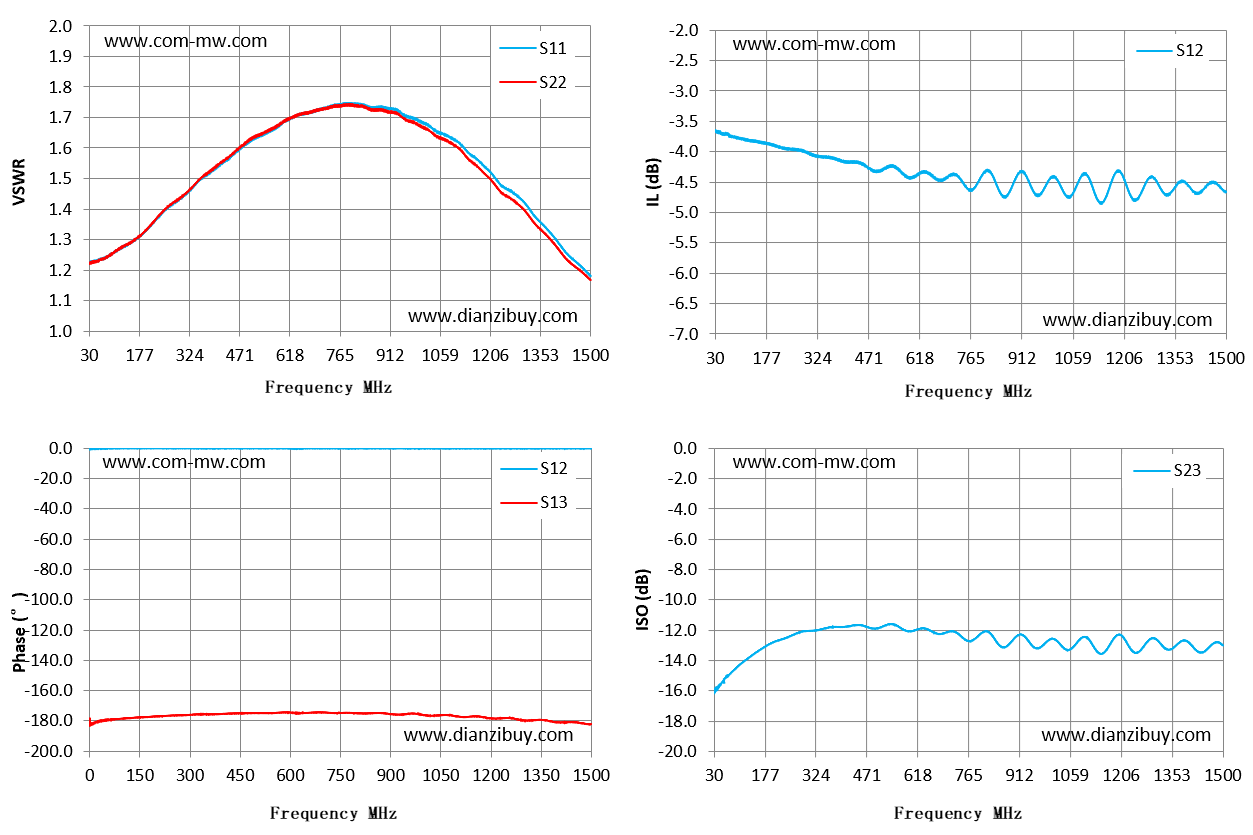

典型测试曲线图
注意事项
| 1 | 可以短时间浸泡清洗，请及时烘干。 |
| 2 | 产品支持220℃回流焊。 |
