滤波器
通带频率 650~1150MHz,DC-450MHz≥45dB,450-550MHz≥20dB,表面贴装
- ZBF15-L900-500-2753
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 650 | ~ | 1150 | MHz |
| 通带损耗 | / | / | 3.0 | dB | ||
| 带内波动 | / | / | 0.7 | dB | ||
| 带外抑制 | DC-450 | MHz≥ | 45 | dB | ||
| 带外抑制 | 450-550 | MHz≥ | 20 | dB | ||
| 带外抑制 | 1250-1350 | MHz≥ | 15 | dB | ||
| 带外抑制 | 1350-3600 | MHz≥ | 45 | dB | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 5W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -50~+80℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 500 | 59.94 | 90.52 | -52.85 | -52.85 | 4.79 |
| 557 | 30.36 | 40.87 | -37.72 | -37.72 | -2.15 |
| 614 | 1.56 | 1.91 | -2.30 | -2.30 | 11.65 |
| 671 | 1.06 | 1.02 | -0.82 | -0.82 | 4.78 |
| 729 | 1.44 | 1.45 | -0.79 | -0.79 | 3.24 |
| 786 | 1.28 | 1.25 | -0.61 | -0.61 | 2.69 |
| 843 | 1.29 | 1.32 | -0.66 | -0.66 | 2.40 |
| 900 | 1.38 | 1.41 | -0.70 | -0.70 | 2.28 |
| 957 | 1.37 | 1.33 | -0.74 | -0.74 | 2.29 |
| 1014 | 1.34 | 1.26 | -0.76 | -0.76 | 2.40 |
| 1071 | 1.22 | 1.19 | -0.85 | -0.85 | 2.63 |
| 1129 | 1.04 | 1.01 | -1.04 | -1.04 | 3.26 |
| 1186 | 1.02 | 1.14 | -1.59 | -1.59 | 4.63 |
| 1243 | 3.29 | 4.92 | -13.40 | -13.40 | 9.89 |
| 1300 | 21.76 | 12.21 | -31.93 | -31.93 | 2.29 |
参考实物图
外形结构图（mm）

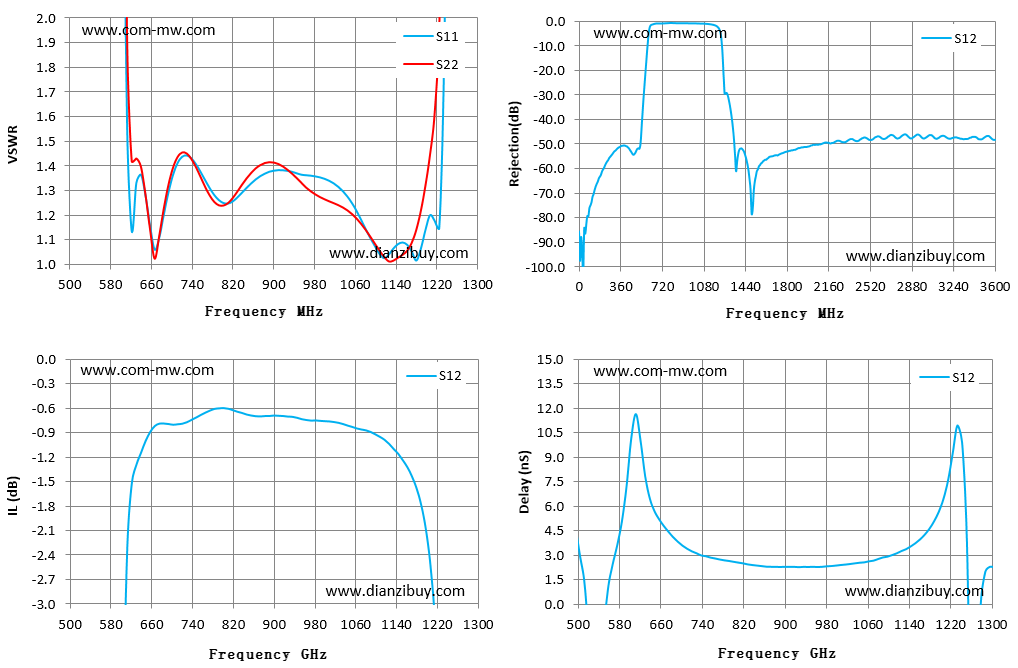

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
