产品
波导转接器
工作频率19000~33000MHz, 功率容量50W, 矩形波导, BJ260, 2.92
- D8-BWC2602.92K-2520
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
低损耗，宽温。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 19000 | ~ | 33000 | MHz |
| 插入损耗 | 0.3 | dB | ||
| 驻波比 | 1.2 | dB |
其它参数
| 功率容量 | 50W |
| 波导管类别 | 矩形波导 |
| 接口形式一 | BJ260 |
| 接口形式二 | 2.92-K不锈钢 |
| 法兰型号 | FBP |
| 表面 | 黑色 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+125℃设计保证 |
| 其它 | 内部镀银 |
典型测试数据
| 频率 GHz | S11 驻波 | S12 损耗 dB |
|---|---|---|
| 19 | 1.09 | -0.21 |
| 20 | 1.04 | -0.3 |
| 21 | 1.05 | -0.26 |
| 22 | 1.12 | -0.38 |
| 23 | 1.05 | -0.38 |
| 24 | 1.03 | -0.28 |
| 25 | 1.06 | -0.25 |
| 26 | 1.08 | -0.15 |
| 27 | 1.08 | -0.21 |
| 28 | 1.09 | -0.22 |
| 29 | 1.1 | -0.22 |
| 30 | 1.14 | -0.27 |
| 31 | 1.09 | -0.22 |
| 32 | 1.1 | -0.36 |
| 33 | 1.08 | -0.4 |

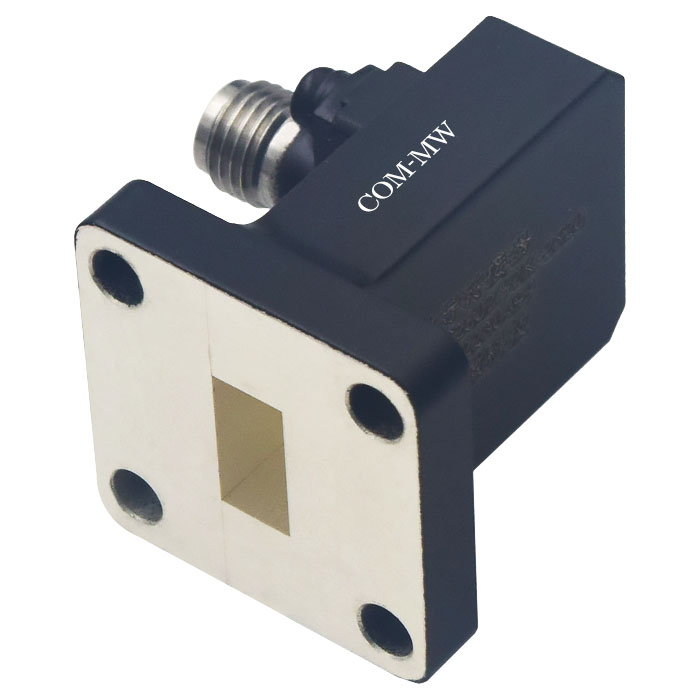

参考实物图

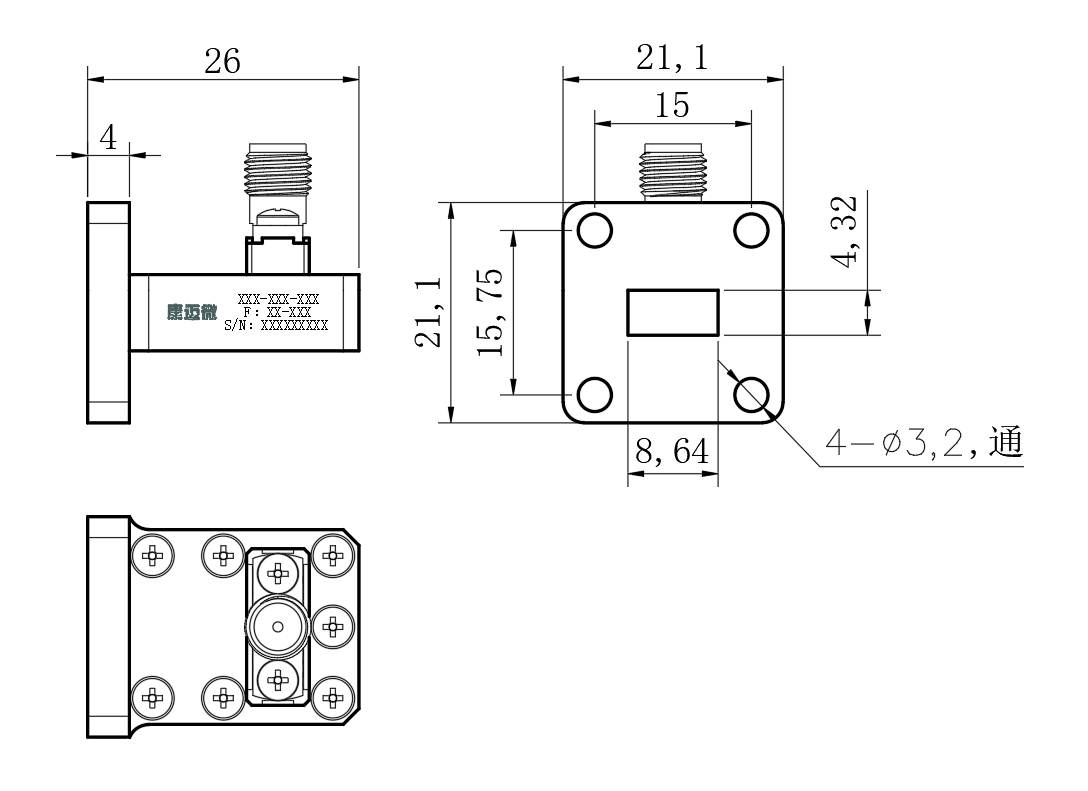

外形结构图（mm）

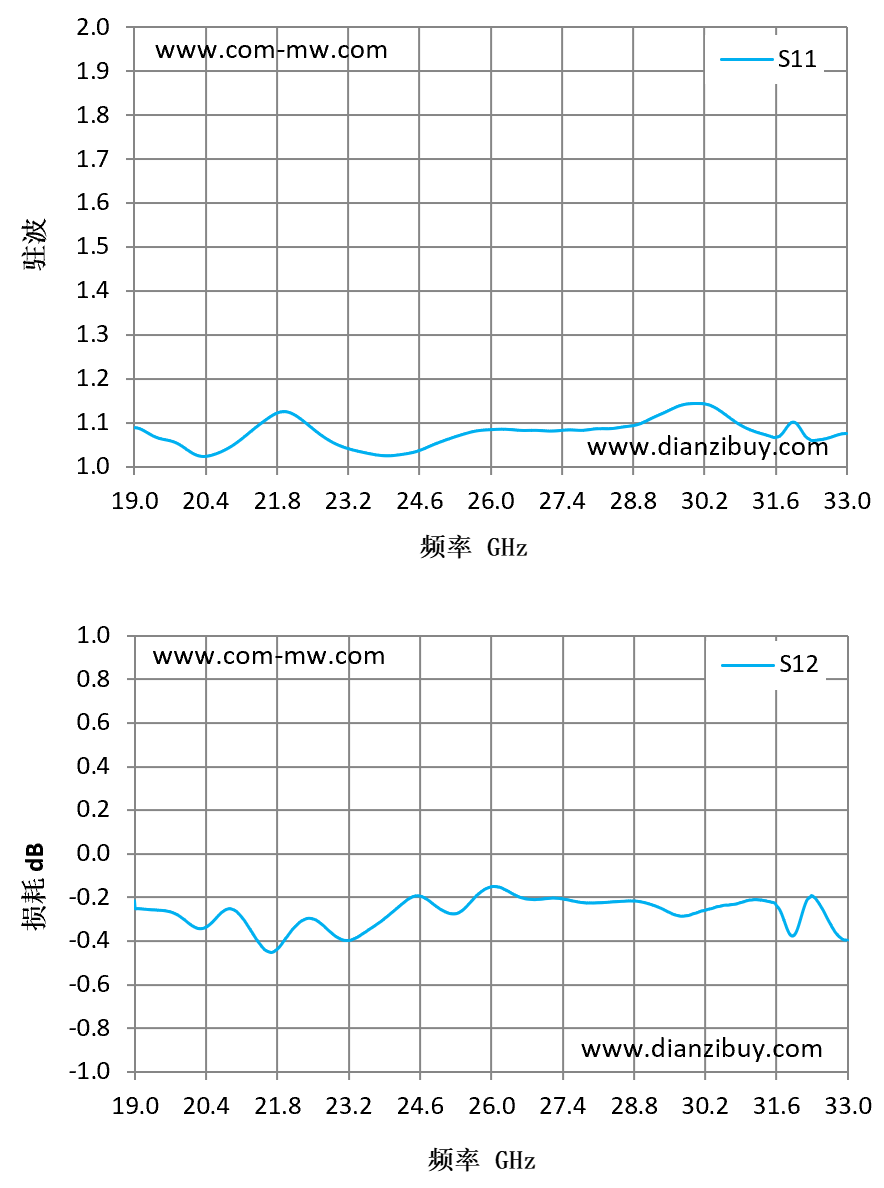

典型测试曲线图
