产品
环行器
工作频率3.4~6.73GHz, 通过功率5W, SMA
- DH9-3.4-6.73G-2090
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，小体积。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 3.4 | ~ | 6.73 | GHz |
| 插入损耗 | 0.5 | dB | ||
| 隔离度 | 16 | dB | ||
| 驻波比 | 1.4 |
其它参数
| 通过功率 | 5W设计保证 |
| 传输方向 | 逆时针 |
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 工作温度 | -10~+60℃设计保证 |
典型测试数据
| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S21 隔离 dB |
|---|---|---|---|---|
| 3200 | 1.42 | 1.46 | -0.34 | -14.6 |
| 3486 | 1.26 | 1.29 | -0.25 | -17.91 |
| 3771 | 1.14 | 1.17 | -0.21 | -22.53 |
| 4057 | 1.06 | 1.13 | -0.23 | -25.83 |
| 4343 | 1.1 | 1.16 | -0.25 | -23.82 |
| 4629 | 1.17 | 1.22 | -0.3 | -20.79 |
| 4914 | 1.21 | 1.26 | -0.32 | -18.95 |
| 5200 | 1.25 | 1.3 | -0.36 | -17.75 |
| 5486 | 1.27 | 1.31 | -0.36 | -17.43 |
| 5771 | 1.28 | 1.3 | -0.3 | -17.86 |
| 6057 | 1.25 | 1.24 | -0.3 | -19.35 |
| 6343 | 1.18 | 1.14 | -0.3 | -23.63 |
| 6629 | 1.09 | 1.07 | -0.29 | -42.34 |
| 6914 | 1.07 | 1.4 | -0.48 | -18.93 |
| 7200 | 3.15 | 6.71 | -5.38 | -6.12 |

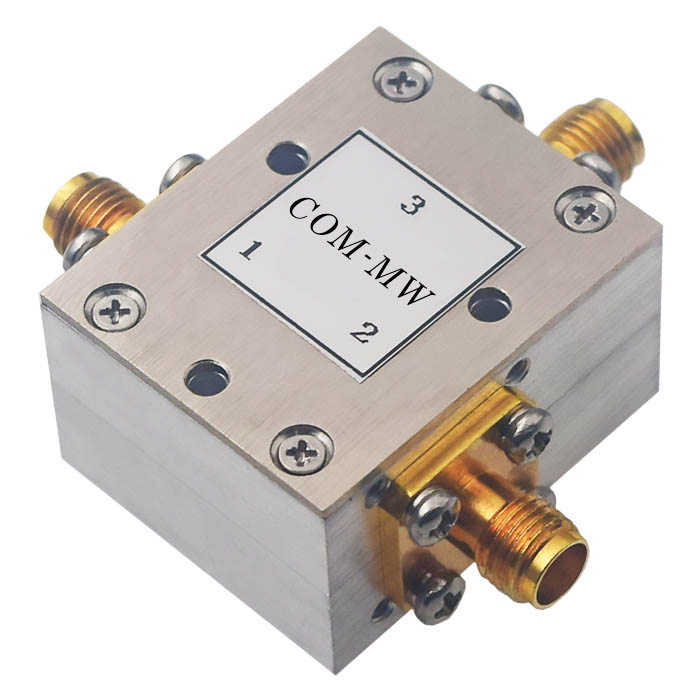

参考实物图

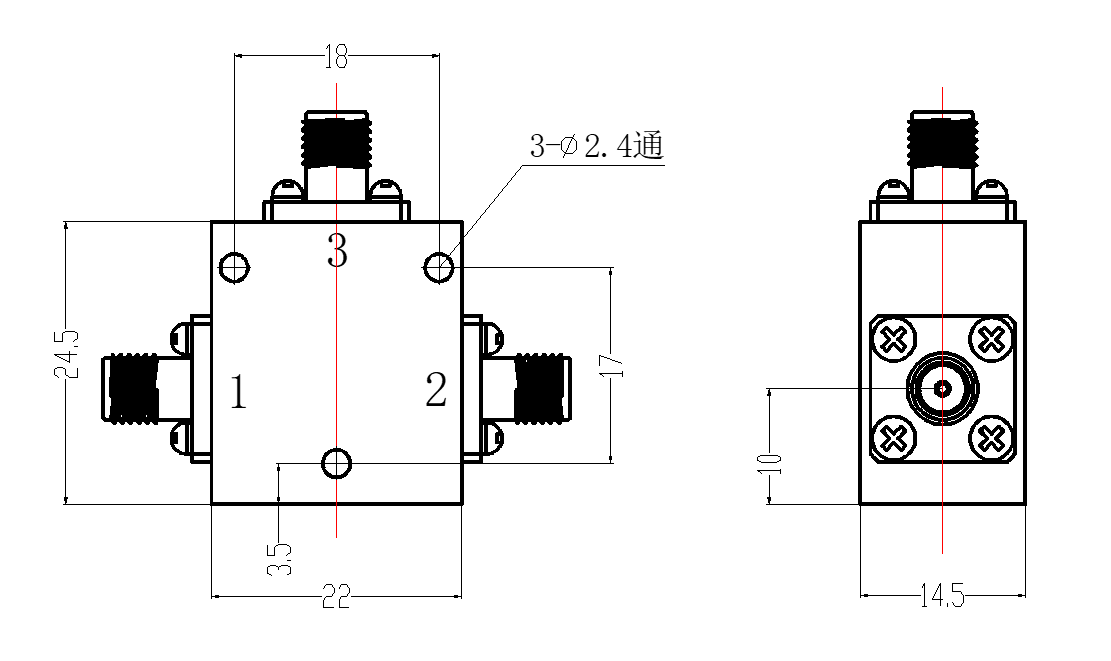

外形结构图（mm）

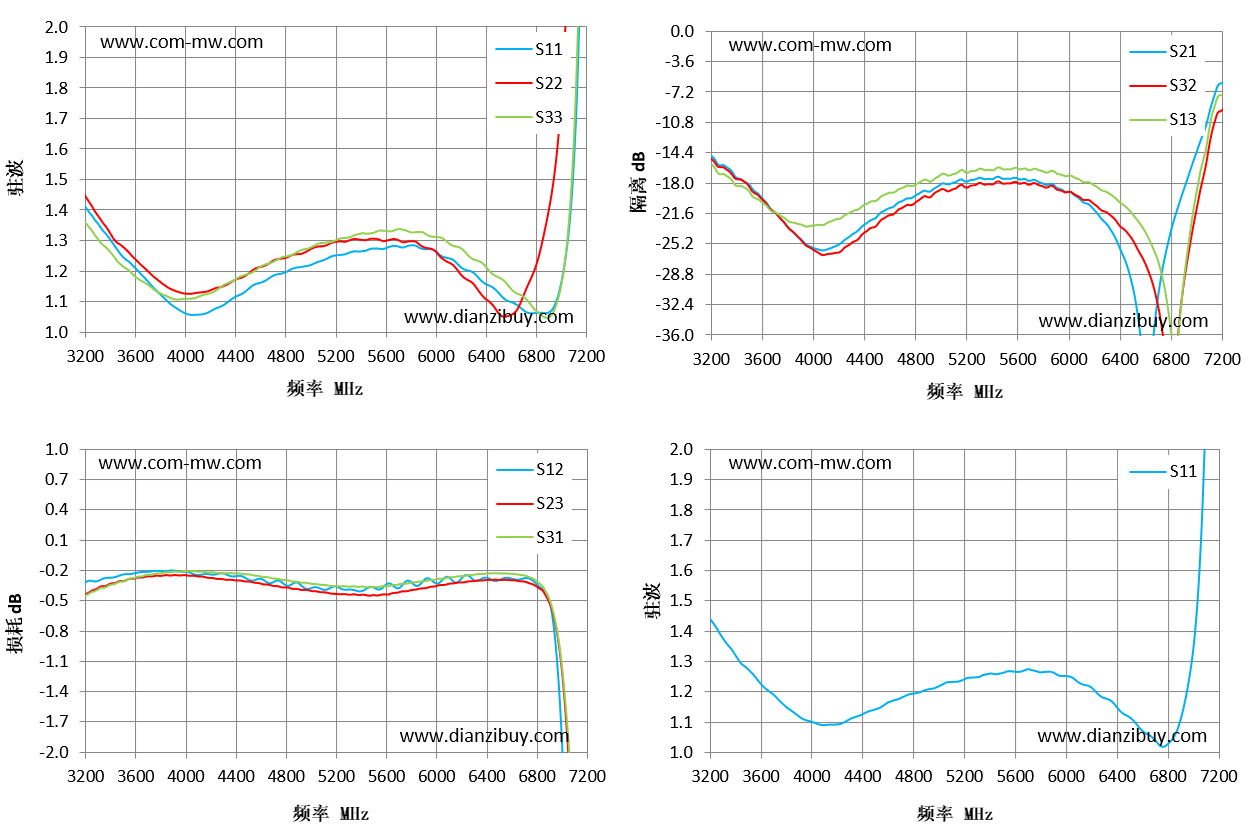

典型测试曲线图
注意事项
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
