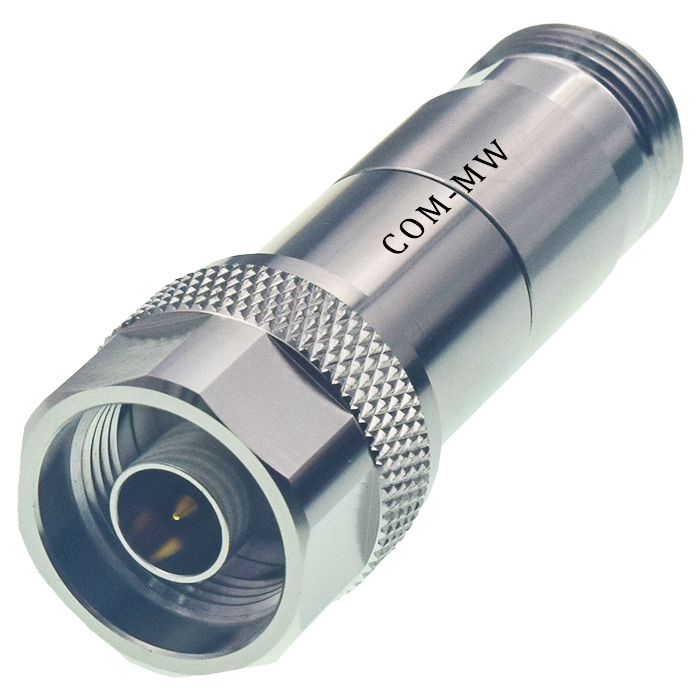

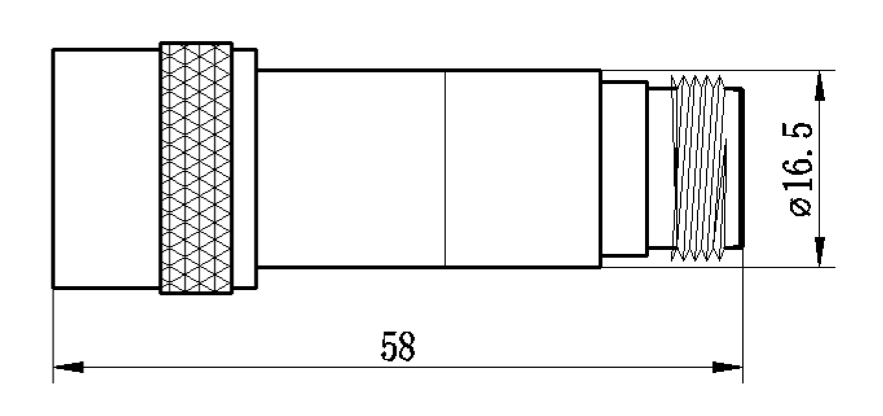

工作频率DC~12.4GHz, 衰减度3dB, 功率容量5W, 阻抗50Ω, N -JK
宽带,小体积。
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | DC | ~ | 12.4 | GHz |
衰减度 | 2.4 | 3 | 3.6 | dB |
驻波比 | 1.3 |
功率容量 | 5W设计保证 |
阻抗 | 50Ω |
接口形式 | N -JK |
接口材质 | 不锈钢 |
工作温度 | -40~+85℃设计保证 |
1、安装衰减器时要考虑足够的散热空间,避免安装在发热量大的设备旁边,否则功率容量会降低;

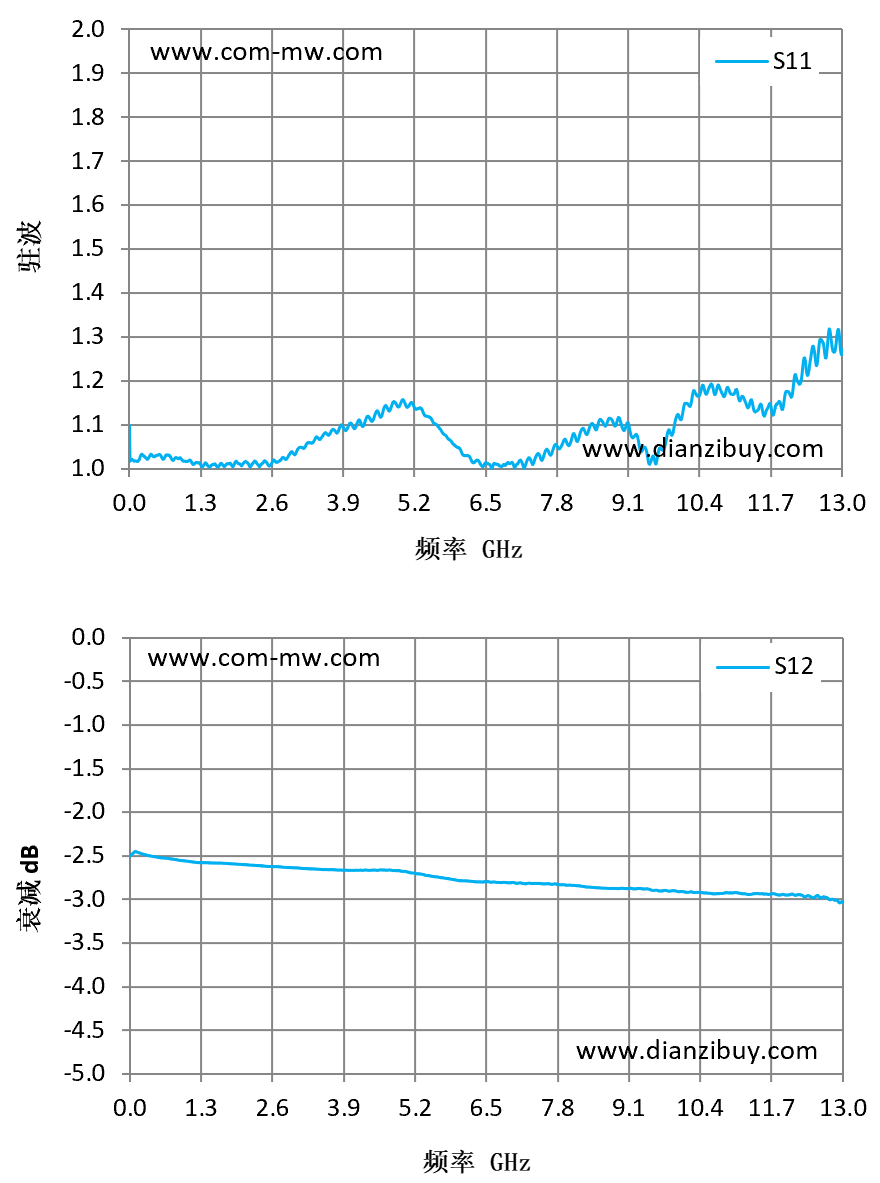

频率 GHz | S11 驻波 | S12 衰减 dB |
---|---|---|
