功分器
DC~6GHz, 1W, 2路, 相位0°, SMA
- ZPD8-2L0-6000-869
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，小体积。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | DC | ~ | 6 | GHz |
| 插入损耗 | 6.3 | dB | ||
| 隔离度 | 11.5 | dB | ||
| 输入驻波比 | 1.2 | |||
| 输出驻波比 | 1.8 | |||
| 幅度平衡 | 0.2 | dB | ||
| 相位平衡 | 3 | ° |
其它参数
| 功率容量 | 1W设计保证 |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
端口定义
| 公共端口 | C |
| 分配端口 | 1，2 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S21 损耗 dB | S32 隔离 dB | S13 相位 ° |
|---|---|---|---|---|---|
| 0.01 | 1.01 | 1.69 | -6.05 | -12.17 | 0.02 |
| 0.64 | 1.03 | 1.7 | -6.14 | -12.22 | -0.01 |
| 1.29 | 1.03 | 1.67 | -6.11 | -12.17 | 0.01 |
| 1.93 | 1.05 | 1.69 | -6.08 | -12.13 | -0.01 |
| 2.57 | 1.06 | 1.65 | -6.06 | -12.13 | -0.04 |
| 3.21 | 1.06 | 1.65 | -6.06 | -12.19 | 0.01 |
| 3.86 | 1.03 | 1.61 | -6.08 | -12.32 | |
| 4.5 | 1.05 | 1.59 | -6.1 | -12.44 | -0.04 |
| 5.14 | 1.07 | 1.62 | -6.13 | -12.49 | |
| 5.79 | 1.07 | 1.63 | -6.12 | -12.45 | 0.05 |
| 6.43 | 1.11 | 1.61 | -6 | -12.27 | 0.06 |
| 7.07 | 1.19 | 1.52 | -5.94 | -12.16 | -0.1 |
| 7.71 | 1.27 | 1.48 | -5.93 | -12.22 | 0.05 |
| 8.36 | 1.33 | 1.47 | -5.95 | -12.37 | -0.05 |
| 9 | 1.4 | 1.42 | -6.06 | -12.73 | 0.01 |

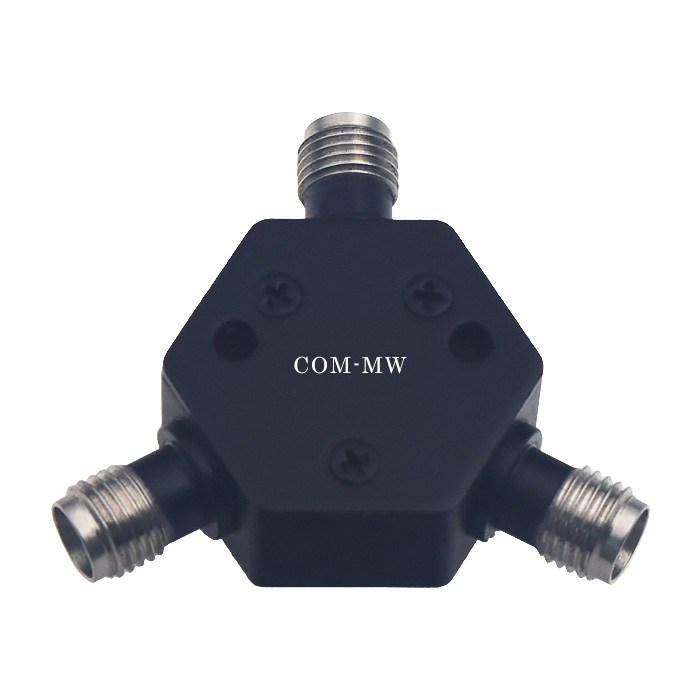

参考实物图

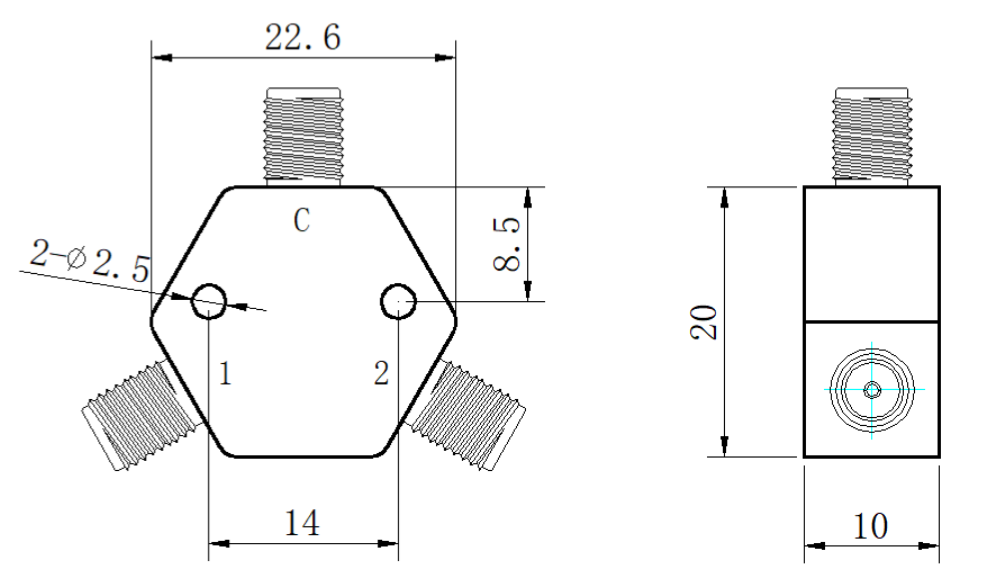

外形结构图（mm）

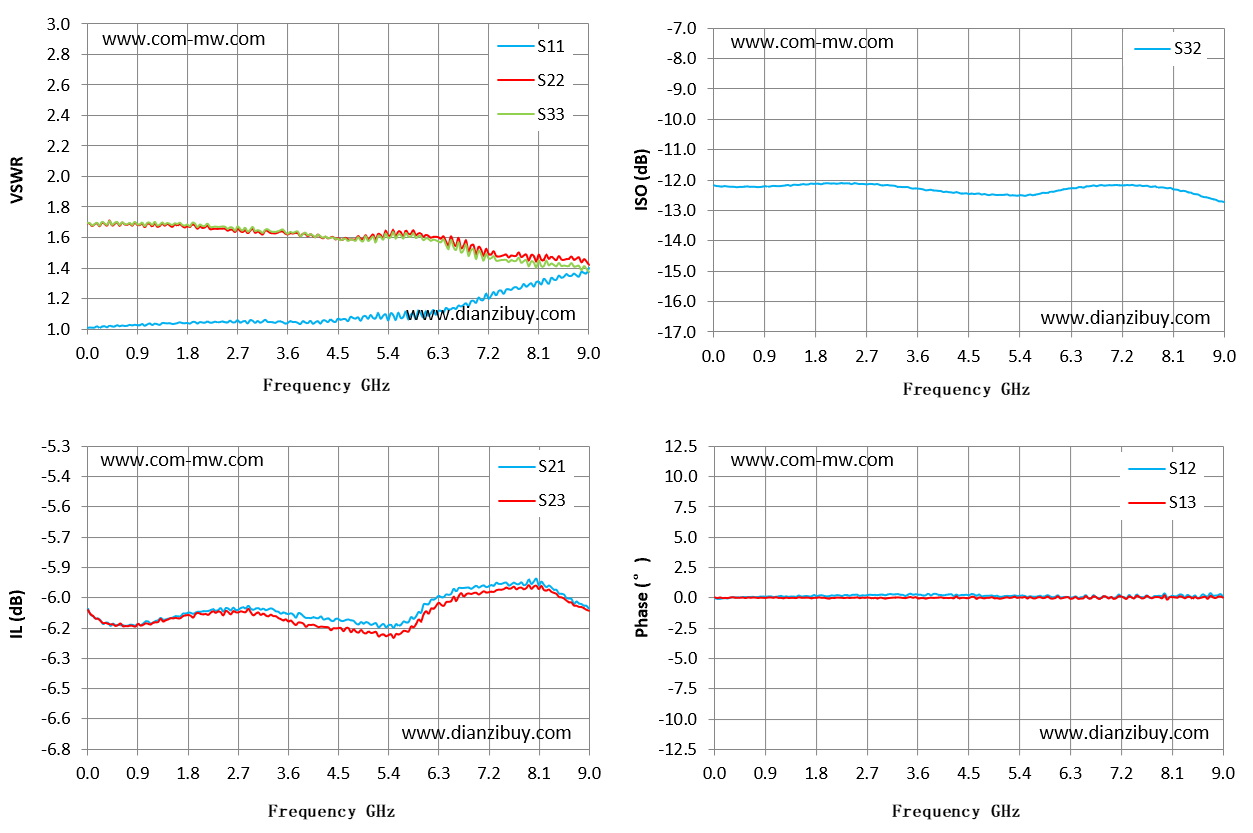

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
