DC~40GHz,单刀七掷机械吸收开关20ms2.92
- DSW9-7R0-40G-2167
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，吸收式
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | DC | ~ | 40 | GHz |
| 插入损耗 | 0.3@6GHz；0.5@18GHz；1@40GHz | dB | ||
| 隔离度 | 70@6GHz；60@18GHz;50@40GHz | dB | ||
| 驻波比 | 1.3@6GHz；1.5@18GHz；1.9@40GHz |
其它参数
| 开关路数 | 单刀七掷 |
| 开关特性 | 机械吸收开关 |
| 开关时间 | 20ms |
| 接口形式 | 2.92-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 5W@40GHz，30W@6GHz，内置负载功率1W |
| 工作电压 | +24V |
| 工作电流 | 160mA |
| 工作温度 | -25~+60℃设计保证 |
| 切换寿命 | >100万次 |
| 其它 | 切换模式：先断后合 |

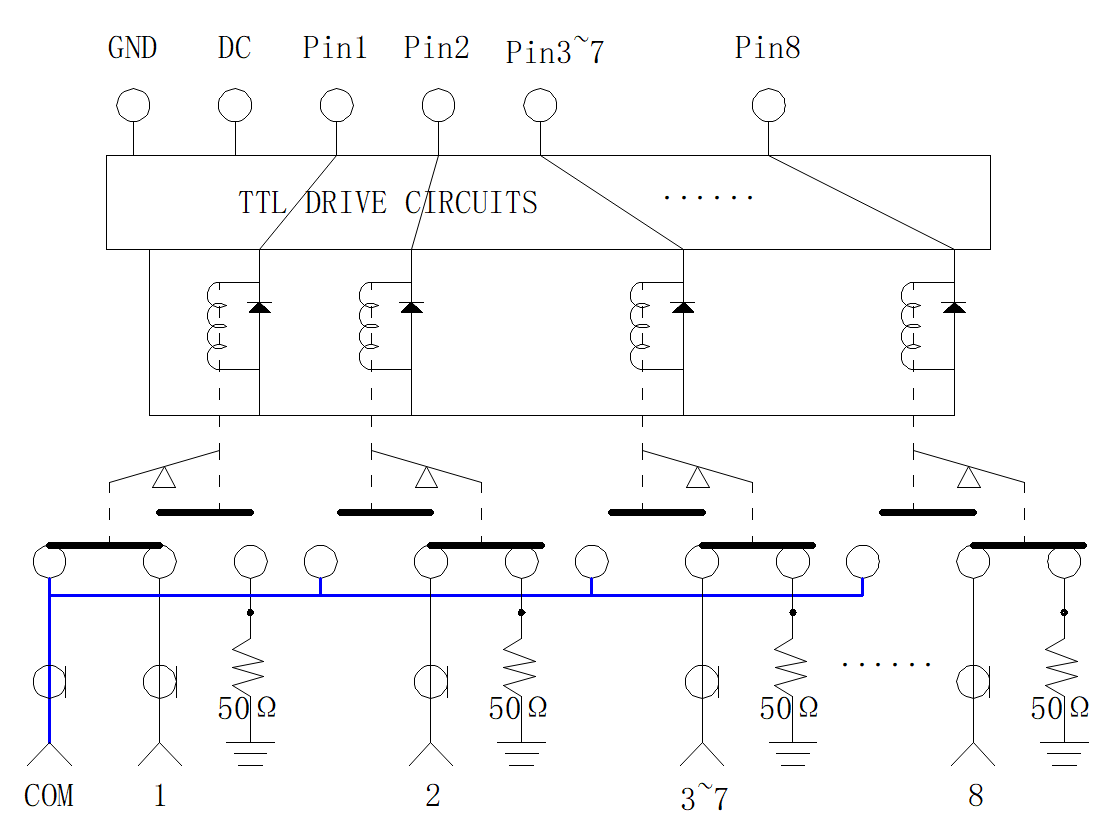

控制电路图

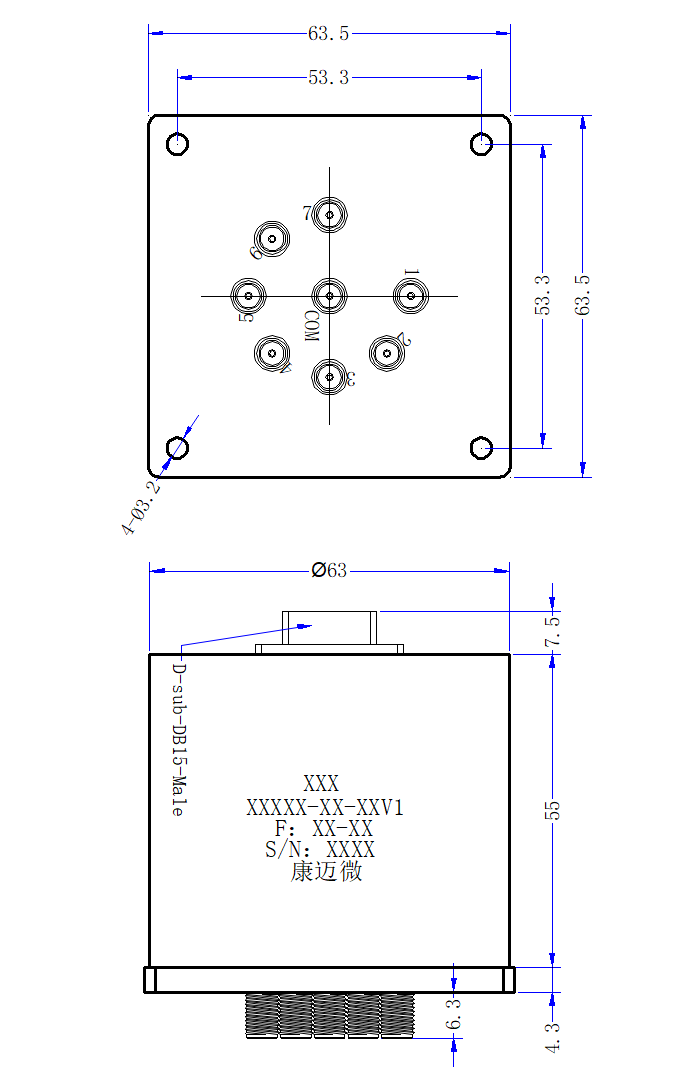

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
