功率放大器
500~2000MHz,增益 43dB,饱和输出功率 43dBm,SMA-F
- DPA9-500-2000-3129
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 | 单位 |
| 工作频率 | 500 | ~ | 2000 | MHz | |
| 增益 | 43 | dB | 小信号 | ||
| 增益平坦度 | ±3 | dB | |||
| 输入驻波比 | 2 | ||||
| 饱和输出功率 | 43 | dBm | |||
| 最大输入功率 | 6 | dBm | |||
| 杂散抑制 | 65 | dBc | |||
| 谐波抑制 | 10 | dBc |
其它参数
| 接口形式 | SMA-F |
| 接口材质 | 不锈钢 |
| 温度保护 | 80℃ |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| VCC供电参考 | +28V |
| 工作电流 | ≤4.5A |
| 工作温度 | -25~+55℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 功放测试或使用需安装散热器 |
端口定义
| 标识 | 定义 | 备注 |
| +28V | 直流电源+ | 最大工作电压≤32V；电源最大工作电流≥5A，电源线选择≥1mm2线 |
| GND | 直流电源地 | 电源线选择≥1mm2线 |
| PTT | 功放开关控制 | 0（OFF）：接地；1（Open）:3.3~5V。功放默认关 |
典型测试数据
| Frequency (GHz) | 0.4 | 0.5 | 0.8 | 1.1 | 1.4 | 1.7 | 2 | 2.1 |
| 输入驻波比 | 1.59 | 1.44 | 1.33 | 1.88 | 1.89 | 1.57 | 1.53 | 1.77 |
| 增益 （dB） | 46.59 | 47.06 | 47.58 | 47.29 | 45.86 | 44.87 | 48.40 | 47.85 |
| Pout(sat) (dBm) | 43.18 | 44.38 | 44.80 | 45.25 | 46.15 | 45.40 | 44.99 | 44.22 |
| Pout(sat) (W) | 20.79 | 27.41 | 30.19 | 33.49 | 41.20 | 34.67 | 31.55 | 26.42 |
| Ids (A) | 1.66 | 1.90 | 2.06 | 2.88 | 3.66 | 2.36 | 2.07 | 2.27 |
| η(%) | 53.0 | 44.7 | 52.4 | 44.7 | 52.5 | 56.0 | 46.7 | 41.6 |
| 杂散抑制（dBc） | 86.0 | 87.0 | 88.0 | 85.0 | 86.0 | 86.0 | 86.0 | 86.0 |
| 2次谐波抑制（dBc） | 12.88 | 14.70 | 12.80 | 11.69 | 7.10 | 21.30 | 29.40 | 52.80 |
| 3次谐波抑制（dBc） | 14.98 | 15.28 | 14.80 | 29.97 | 31.49 | 50.30 | 46.40 | 38.80 |

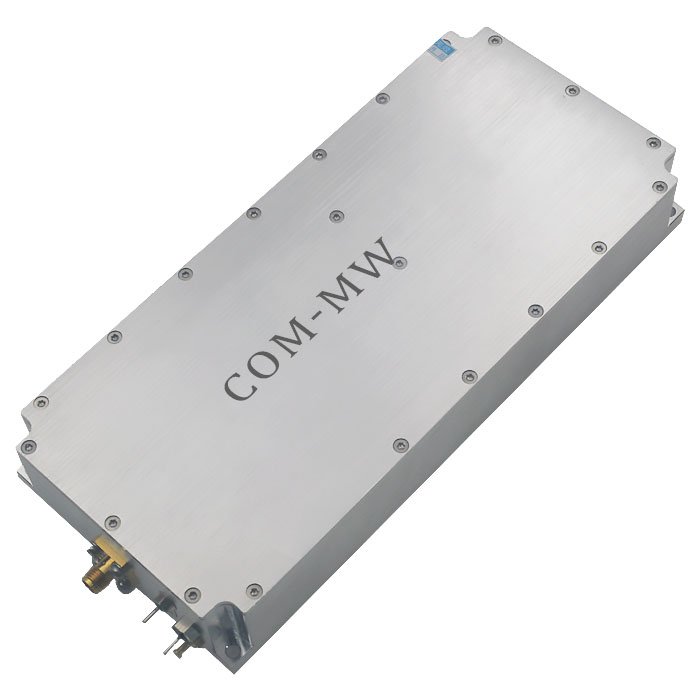

参考实物图

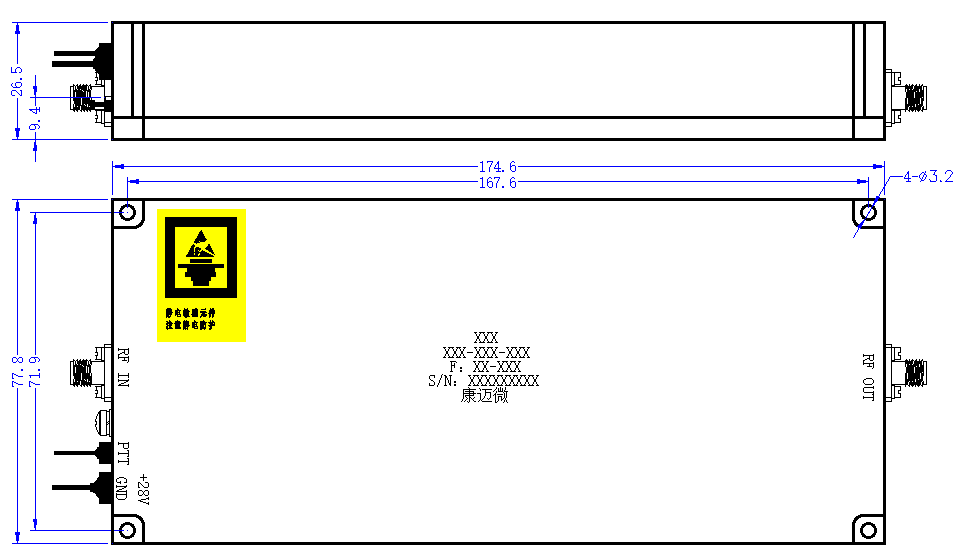

外形结构图

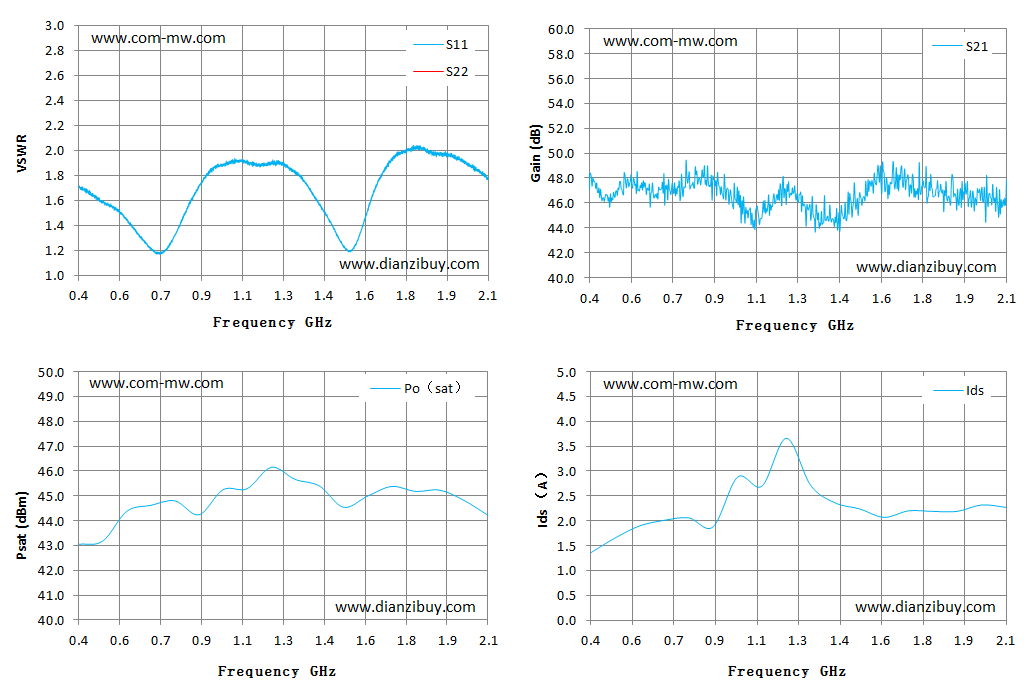

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
产品整体温度大于125℃的情况下，请在订货前与我们协商；
清洗产品表面，请勿将产品浸泡清洗液中清洗。
