滤波器
阻带频率834~836MHz, ≥50dB, 通带频率DC~829MHz, 841~3000MHz, N
- K6-834-836-5N5050-002
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 834 | ~ | 836 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 829 | MHz | |
| 通带频率 | 841 | ~ | 3000 | MHz | |
| 通带损耗 | 2 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |
| 工作温度 | -10~+50℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 800 | -0.26 | 1.39 |
| 829 | -0.84 | 1.2 |
| 831.5 | -4.43 | 4.33 |
| 834 | -64.61 | 39.53 |
| 834.5 | -73.96 | 41.72 |
| 835 | -80.34 | 44.26 |
| 835.5 | -73.01 | 38.72 |
| 836 | -65.34 | 36.15 |
| 838.5 | -4.93 | 4.24 |
| 841 | -1.14 | 1.18 |
| 875 | -0.39 | 1.47 |

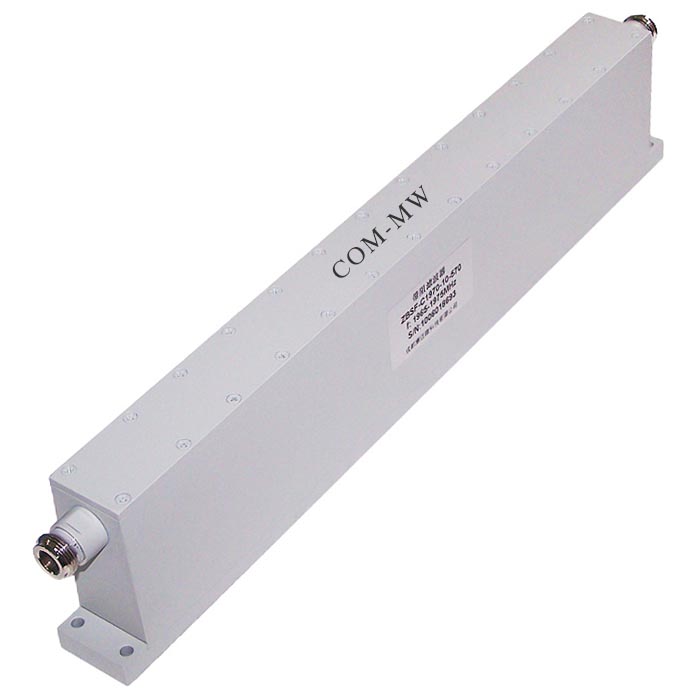

参考实物图

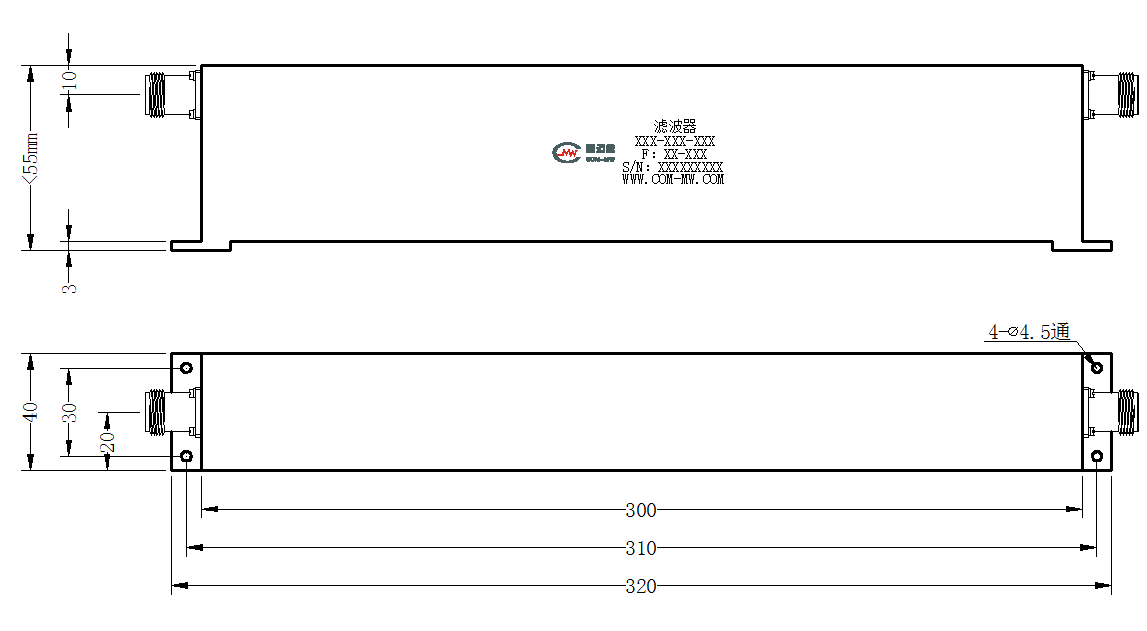

外形结构图（mm）

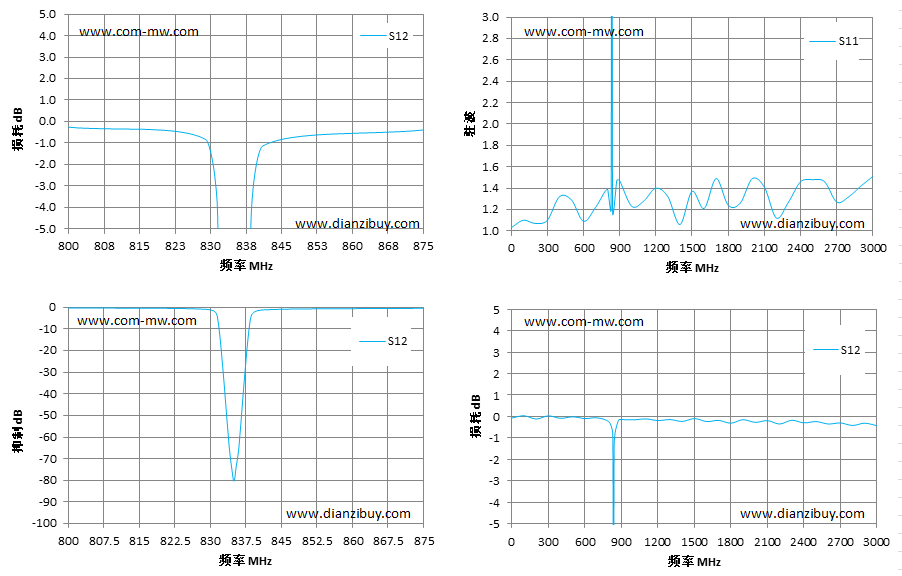

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
