耦合器
1.13~1.73GHz, 耦合度10dB, 波导口, 500W
- ZDC8-10W1.13-1.73G-3402
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1.13 | ~ | 1.73 | GHz |
| 插入损耗 | 0.2 | dB（不包含理论损耗0.46dB） | ||
| 耦合度 | 8.8 | 10 | 11.2 | dB |
| 方向性 | 18 | dB | ||
| 主线驻波比 | 1.2 | |||
| 耦合线驻波比 | 1.4 |
其它参数
| 接口形式 | 波导口 |
| 表面 | 黑色烤漆 |
| 功率容量 | 500W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 注意只能通过端口IN输入 |
端口定义
| 输入端口 | IN | --- |
| 输出端口 | OUT | --- |
| 耦合端口 | C(N-K) | --- |

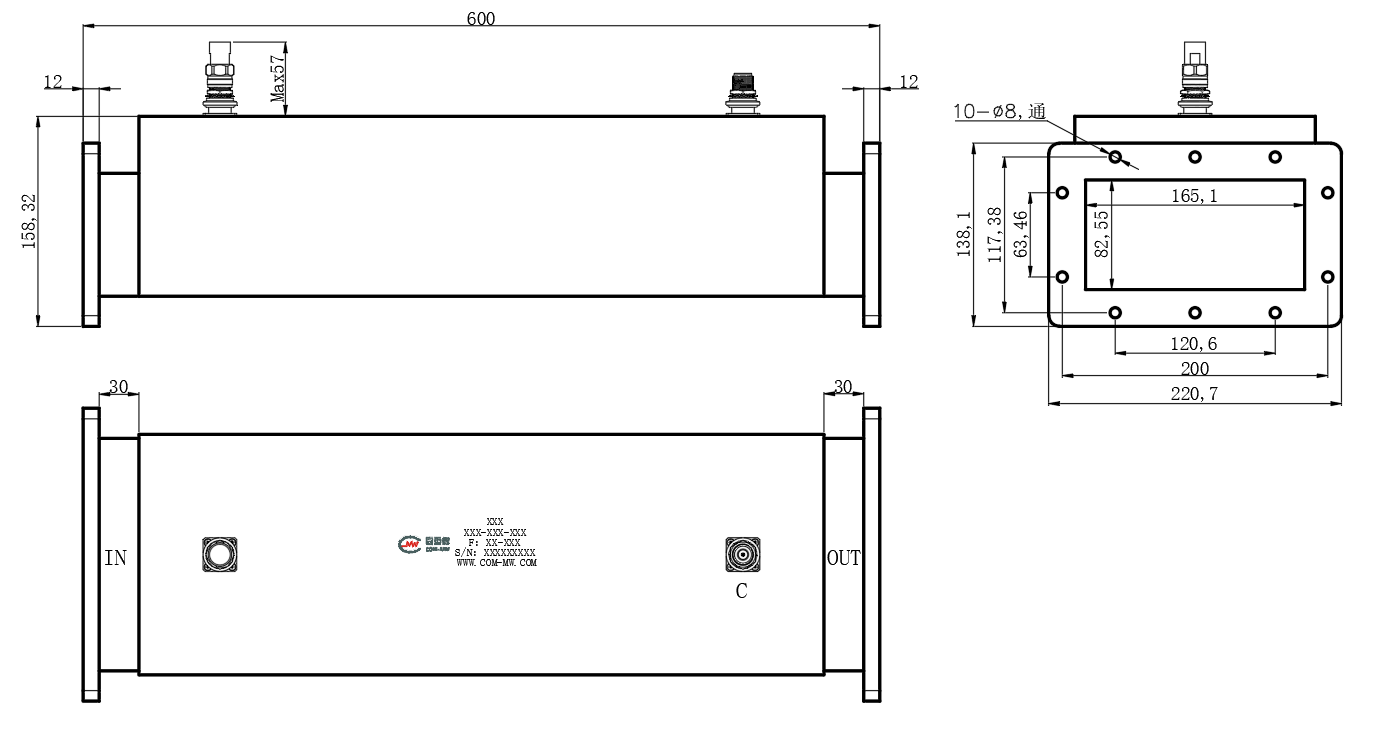

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
