工作频率DC~4GHz, 衰减度3dB, 功率容量50W, 阻抗50Ω, N -JK
宽带,大功率。
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | DC | ~ | 4 | GHz |
衰减度 | 2.5 | 3 | 3.5 | dB |
驻波比 | 1.25 |
功率容量 | 50W设计保证 |
阻抗 | 50Ω |

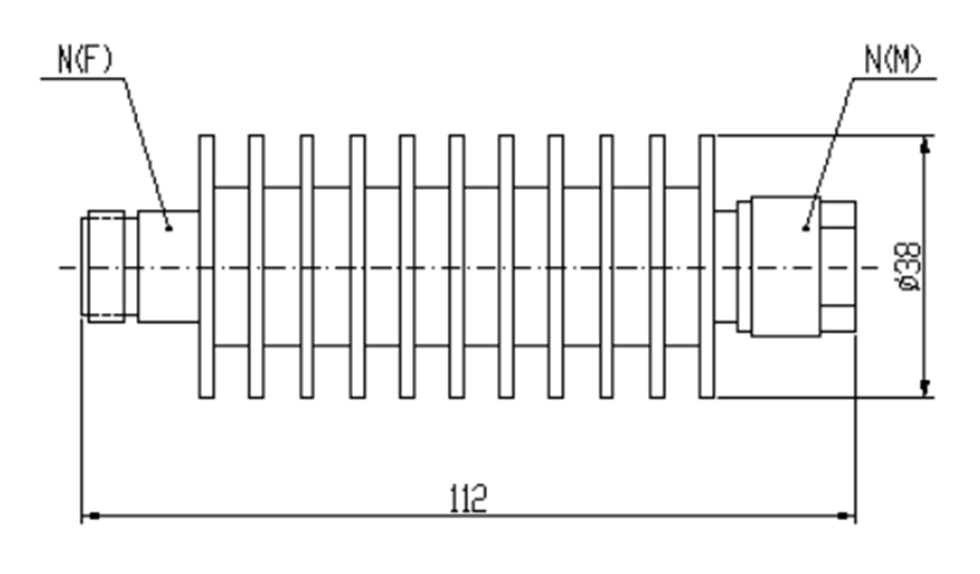

接口形式 | N -JK |
接口材质 | 外壳铜 |
表面 | 黑色 |
产品外壳材料 | 铝 |
工作温度 | -40~+85℃设计保证 |
其它 | N-J输入 |
1、安装衰减器时要考虑足够的散热空间,避免安装在发热量大的设备旁边,否则功率容量会降低;

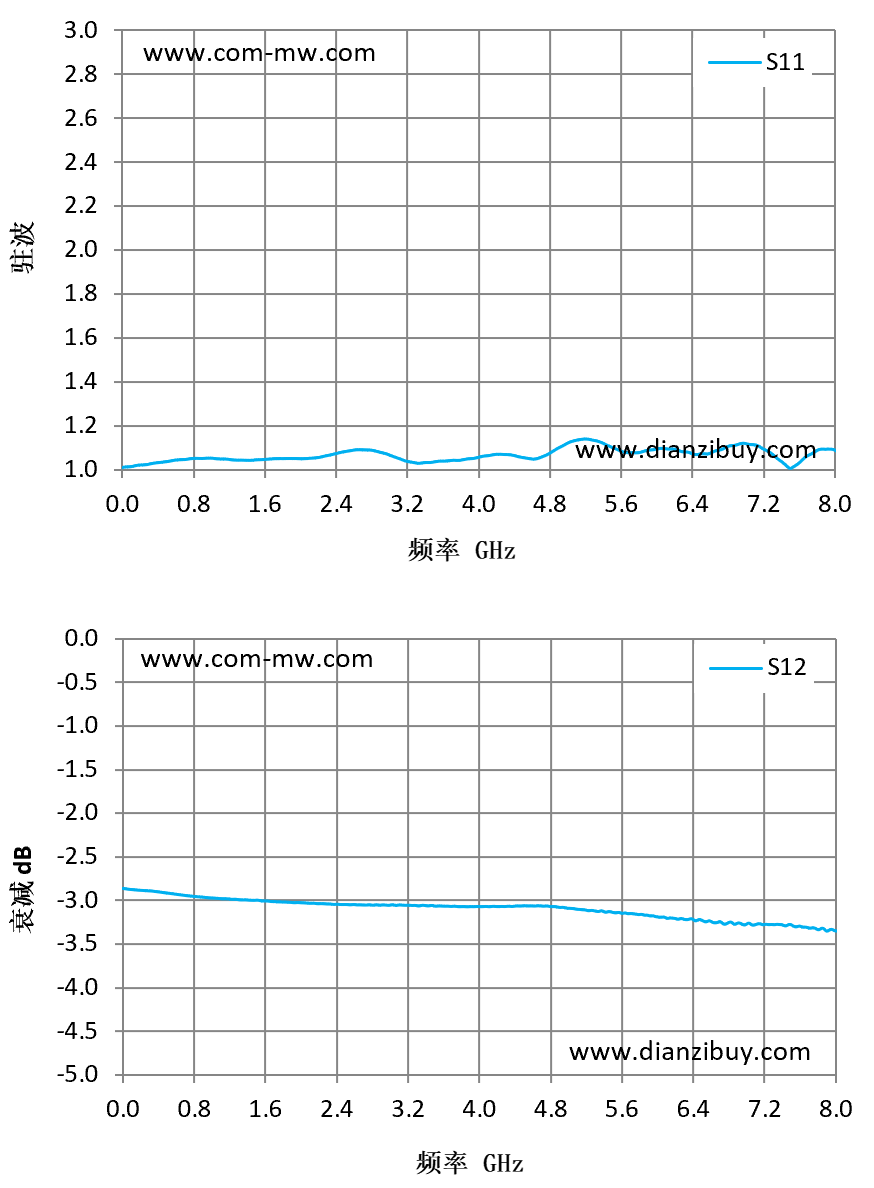

频率 GHz | S11 驻波 | S12 衰减 dB |
---|---|---|
0.01 | 1.01 | -2.86 |
0.57 | 1.04 | -2.93 |
1.14 | 1.05 | -2.98 |
1.71 | 1.05 | -3.01 |
2.29 | 1.07 | -3.04 |
2.86 | 1.08 | -3.05 |
3.43 | 1.03 | -3.06 |
4 | 1.06 | -3.07 |
4.57 | 1.05 | -3.06 |
5.14 | 1.14 | -3.1 |
5.71 | 1.08 | -3.15 |
6.29 | 1.08 | -3.21 |
6.86 | 1.11 | -3.27 |
7.43 | 1.03 | -3.29 |
8 | 1.09 | -3.35 |
