产品
滤波器
通带频率300~800MHz, DC-250MHz≥65dB, dB, SMA
- HPF300-F2
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 300 | ~ | 800 | MHz |
| 通带损耗 | / | / | 1.0 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-250 | MHz≥ | 65 | dB | ||
| 通带驻波 | / | / | 1.5 | |||
| 回波损耗 | / | / | dB |
其它参数
| 接口形式 | SMA-F |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| 频率 GHz | S22 驻波 | S33 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延ns |
| 0.01 | 2089.18 | 15.19 | -81.16 | -81.16 | 59.52 |
| 0.11 | 4532.11 | 2712.55 | -97.92 | -97.92 | -4.63 |
| 0.21 | 216.88 | 218.98 | -67.64 | -67.64 | 1.87 |
| 0.32 | 1.32 | 1.28 | -0.8 | -0.8 | 10.05 |
| 0.43 | 1.14 | 1.14 | -0.3 | -0.3 | 2.58 |
| 0.54 | 1.05 | 1.06 | -0.22 | -0.22 | 1.48 |
| 0.64 | 1.1 | 1.08 | -0.19 | -0.19 | 1.04 |
| 0.75 | 1.18 | 1.18 | -0.2 | -0.2 | 0.81 |
| 0.86 | 1.22 | 1.22 | -0.21 | -0.21 | 0.66 |
| 0.96 | 1.23 | 1.24 | -0.22 | -0.22 | 0.58 |
| 1.07 | 1.24 | 1.25 | -0.23 | -0.23 | 0.52 |
| 1.18 | 1.28 | 1.28 | -0.25 | -0.25 | 0.48 |
| 1.29 | 1.33 | 1.32 | -0.27 | -0.27 | 0.47 |
| 1.39 | 1.41 | 1.39 | -0.31 | -0.31 | 0.47 |
| 1.5 | 1.52 | 1.51 | -0.46 | -0.46 | 0.43 |

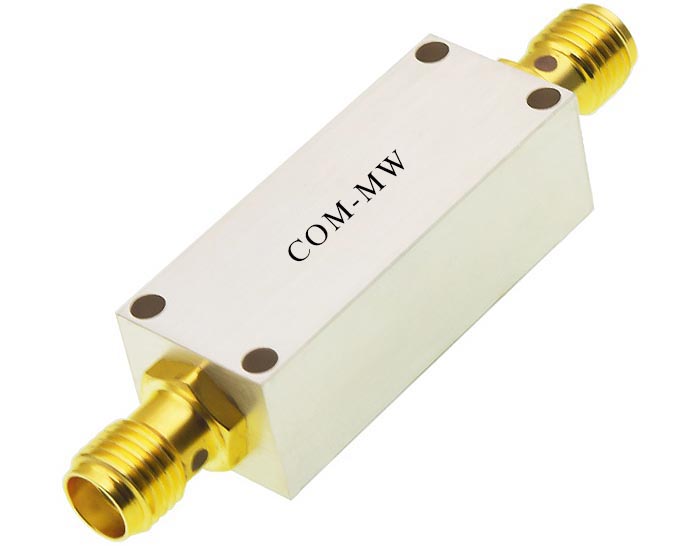

参考实物图

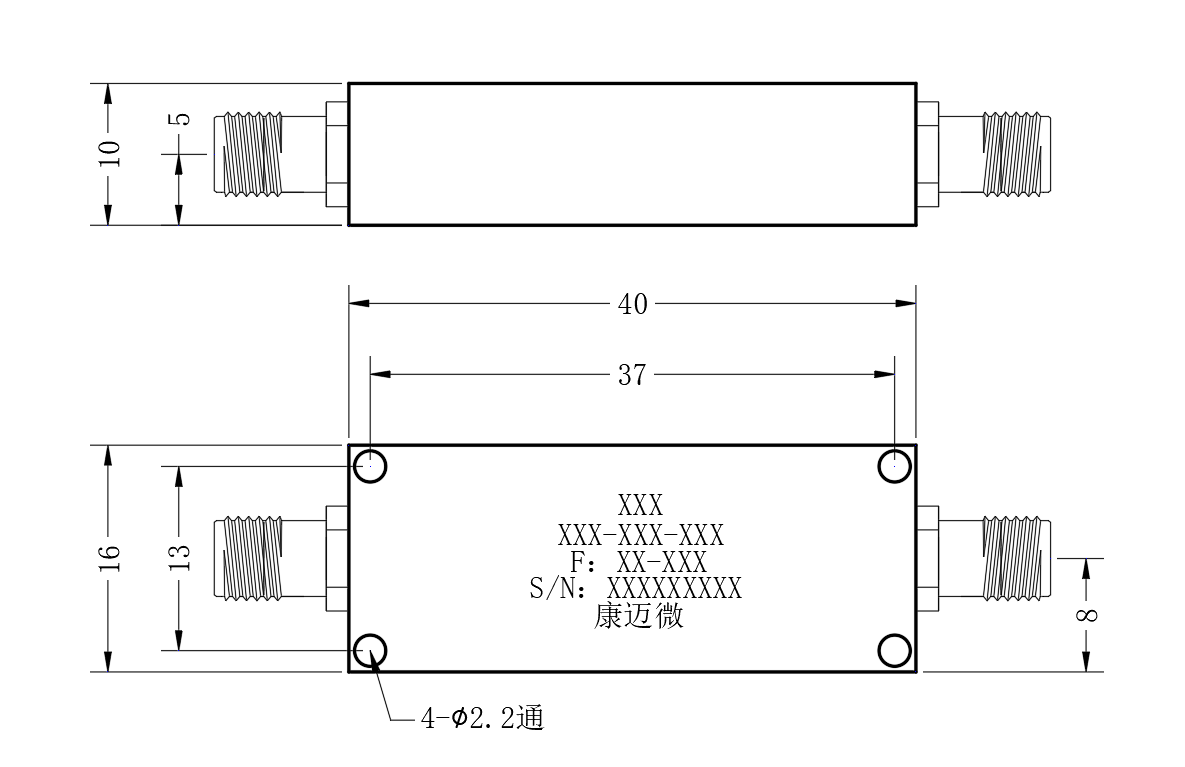

外形结构图（mm）

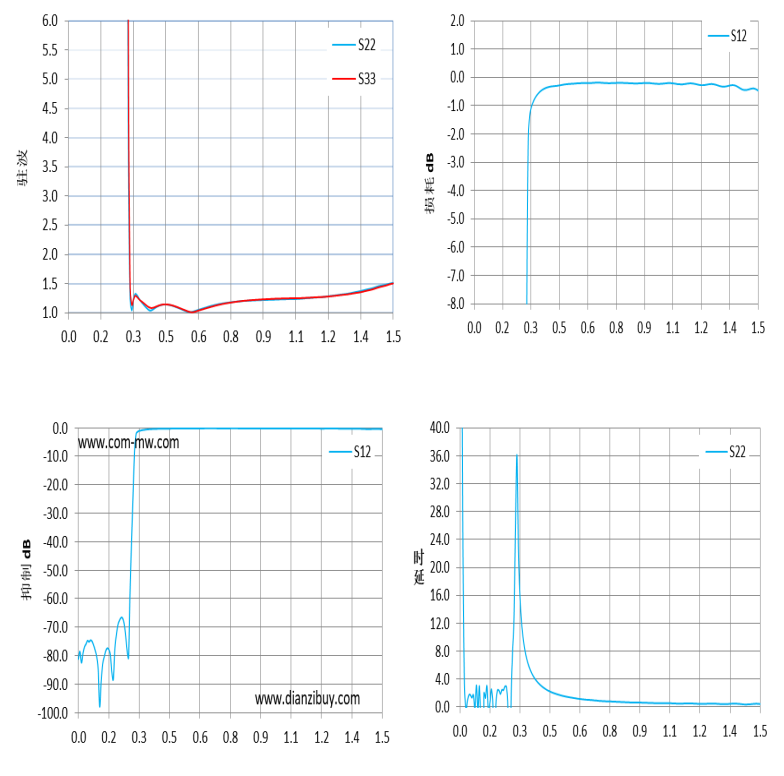

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
