低噪声放大器
2~18GHz,增益 15dB,噪声系数 4.2dB,P-1dB功率 13dBm,SMA
- DLNA7-2-18G-966
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 2 | ~ | 18 | GHz |
| 增益 | 15 | dB | ||
| 增益平坦度 | ±1.3 | dB | ||
| 噪声系数 | 4.2 | dB | ||
| 驻波比 | 1.8 | |||
| P-1dB功率 | 10 | 13 | dBm | |
| 最大输入功率 | 50 | W |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 工作电压 | +12V |
| 工作电流 | 100mA |
| 工作温度 | -40~+70℃设计保证 |
| 其它 | 输出端口馈电 |
典型测试数据
| Frequency GHz | S11 VSWR | S22 VSWR | S21 Gain dB | NF dB | P-1 dBm | Psat dBm |
| 1.00 | 4.05 | 7.02 | 14.09 | 2.89 | 3.70 | 5.87 |
| 2.29 | 2.02 | 1.10 | 24.03 | 1.23 | 13.50 | 13.70 |
| 3.57 | 1.93 | 1.22 | 24.29 | 1.15 | 14.44 | 14.84 |
| 4.86 | 1.67 | 1.84 | 24.36 | 1.22 | 13.85 | 14.50 |
| 6.14 | 1.56 | 1.54 | 24.30 | 1.36 | 14.72 | 15.17 |
| 7.43 | 1.55 | 1.35 | 24.09 | 1.68 | 14.15 | 14.81 |
| 8.71 | 1.60 | 1.38 | 23.57 | 2.09 | 14.43 | 15.20 |
| 10.00 | 1.54 | 1.24 | 23.48 | 2.01 | 14.79 | 15.67 |
| 11.29 | 1.48 | 1.20 | 23.95 | 2.04 | 14.66 | 15.67 |
| 12.57 | 1.26 | 1.63 | 23.55 | 2.20 | 15.12 | 16.21 |
| 13.86 | 1.72 | 1.41 | 23.33 | 2.24 | 14.54 | 16.22 |
| 15.14 | 1.81 | 1.40 | 23.36 | 2.54 | 14.40 | 15.93 |
| 16.43 | 1.55 | 1.22 | 24.08 | 2.69 | 14.43 | 16.23 |
| 17.71 | 1.64 | 1.20 | 24.88 | 2.95 | 13.50 | 15.96 |
| 19.00 | 1.84 | 3.85 | 23.43 | 3.81 | 13.83 | 15.68 |

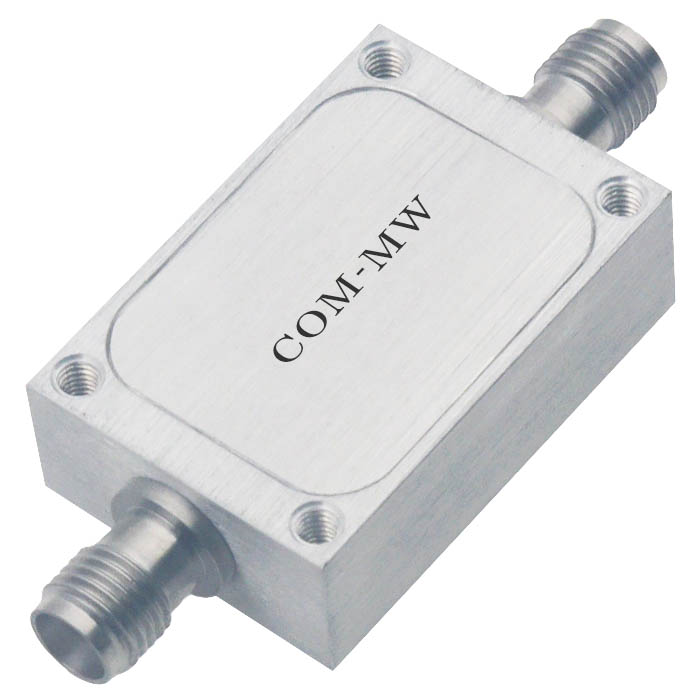

参考实物图

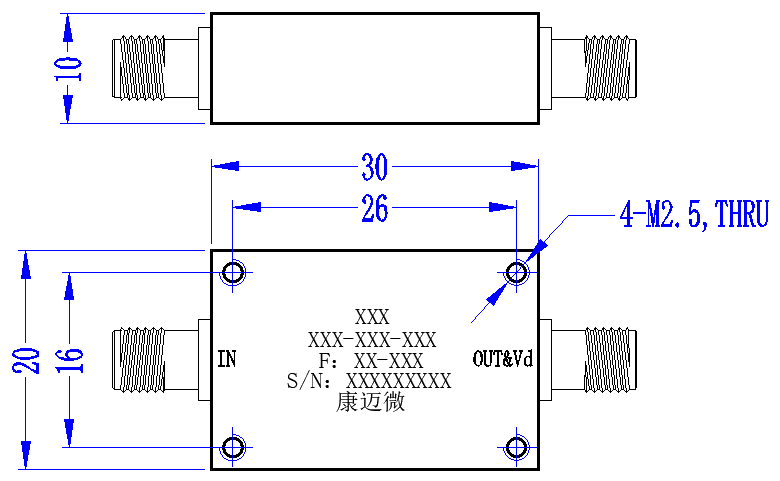

外形结构图（mm）

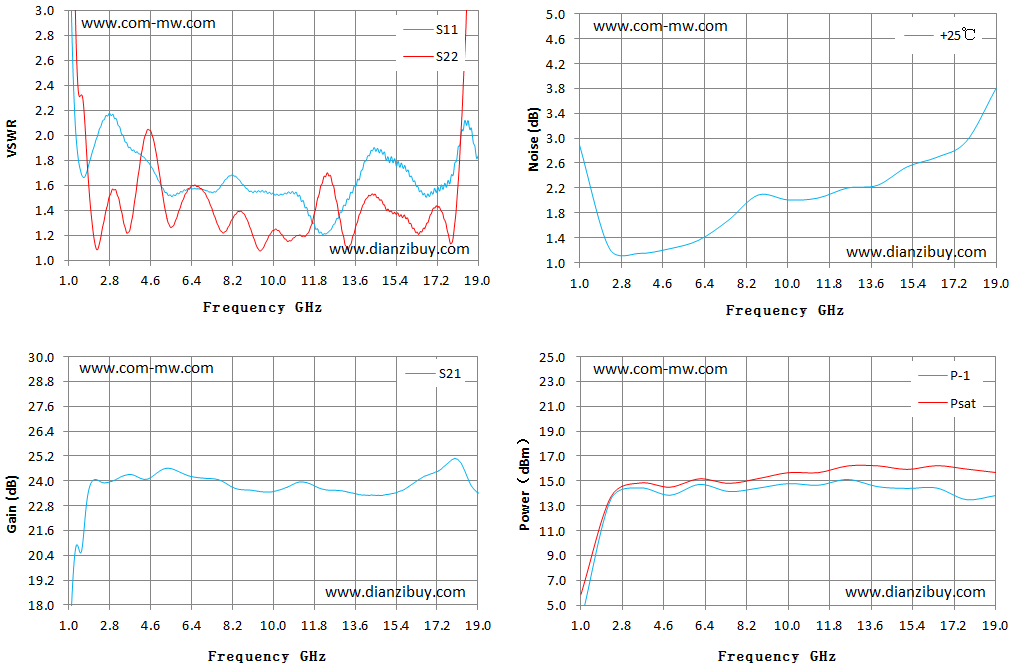

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
如果放大器直接连接天线，要做静电防护或加限幅器保护；
产品整体温度大于125℃的情况下，请在订货前与我们协商；
清洗产品表面，请勿将产品浸泡清洗液中清洗。
