开关
0.5~6GHz,单刀八掷 ,吸收式,100ns,SMA
- DSW8-8R0.5-6G-2485
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0.5 | ~ | 6 | GHz |
| 插入损耗 | 2.2 | dB | ||
| 隔离度 | 60 | dB | ||
| 驻波比 | 1.8 | |||
| 相位一致性 | ±5 | ° |
其它参数
| 开关路数 | 单刀八掷 |
| 开关特性 | 电子吸收式开关 |
| 开关时间 | 100ns |
| 接口形式 | SMA-K可拆0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀镍 |
| 功率容量 | 0.2W |
| 产品外壳材料 | 铝6061 |
| 工作电压 | ±5V |
| 工作电流 | 300mA@+5V;50mA@-5V |
| 工作温度 | -40~+85℃设计保证 |
| 其它 | 控制接口：J30J-9ZKP。 |
控制真值表（0:0V,接地；1:3.3~5V）
| / | C | B | A |
| J1 | 0 | 0 | 0 |
| J2 | 0 | 0 | 1 |
| J3 | 0 | 1 | 0 |
| J4 | 0 | 1 | 1 |
| J5 | 1 | 0 | 0 |
| J6 | 1 | 0 | 1 |
| J7 | 1 | 1 | 0 |
| J8 | 1 | 1 | 1 |
端口定义
| 公共端口 | J0 |
| 分路端口 | J1~J8 |

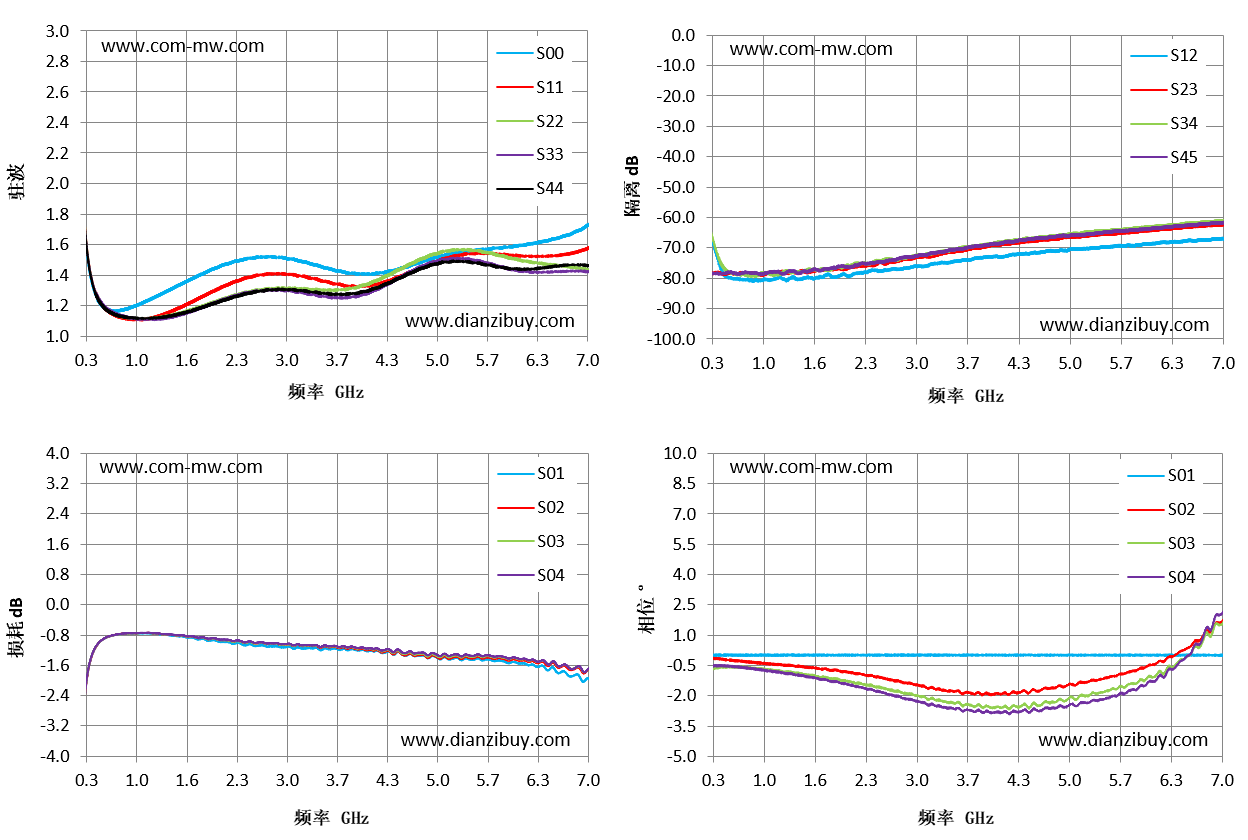

典型测试曲线图

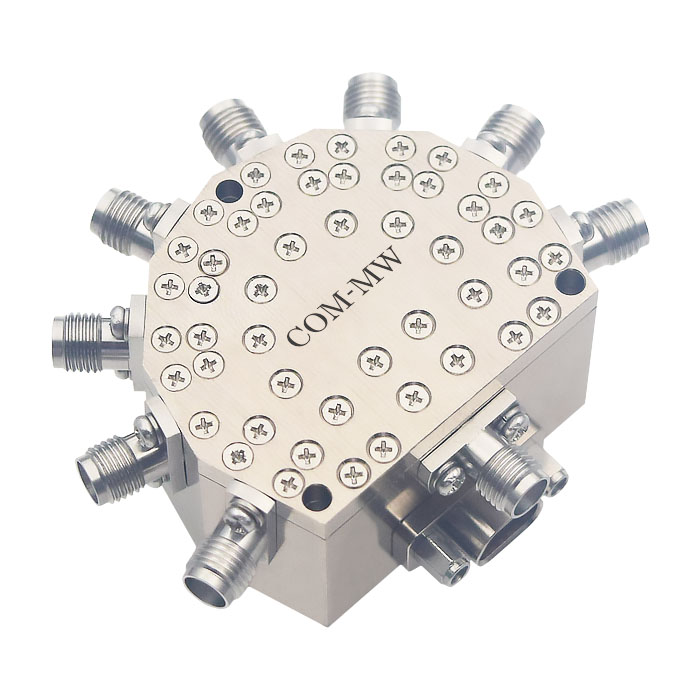

参考实物图

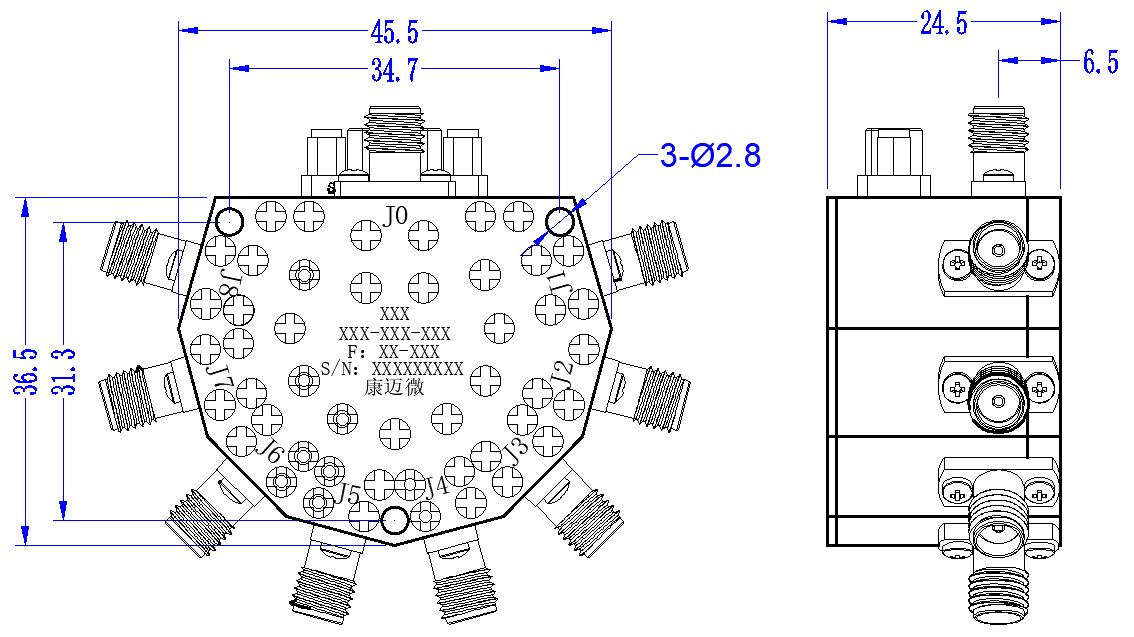

外形结构图（mm）
控制接口引脚定义（J30J-9ZKP）
| 序号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 定义 | +5V | -5V | GND | A | B | NC | NC | NC | C |
典型测试数据
| 频率 GHz | S00 驻波 | S11 驻波 | S01 损耗 dB | S12 隔离 dB | S03 相位 ° |
| 0.3 | 1.58 | 1.61 | -1.97 | -67.98 | -0.66 |
| 0.78 | 1.17 | 1.12 | -0.77 | -80.55 | -0.62 |
| 1.26 | 1.27 | 1.13 | -0.77 | -80.56 | -0.83 |
| 1.74 | 1.38 | 1.23 | -0.88 | -79.86 | -1.08 |
| 2.21 | 1.48 | 1.34 | -1 | -78.32 | -1.38 |
| 2.69 | 1.52 | 1.4 | -1.1 | -76.96 | -1.77 |
| 3.17 | 1.49 | 1.39 | -1.16 | -75.37 | -2.13 |
| 3.65 | 1.43 | 1.34 | -1.18 | -73.99 | -2.43 |
| 4.13 | 1.41 | 1.34 | -1.23 | -72.8 | -2.53 |
| 4.61 | 1.46 | 1.42 | -1.31 | -71.42 | -2.47 |
| 5.09 | 1.53 | 1.51 | -1.39 | -70.49 | -2.16 |
| 5.56 | 1.57 | 1.54 | -1.45 | -69.56 | -1.66 |
| 6.04 | 1.59 | 1.53 | -1.53 | -68.72 | -1.04 |
| 6.52 | 1.63 | 1.53 | -1.65 | -67.7 | -0.1 |
| 7 | 1.73 | 1.57 | -1.95 | -66.99 | 1.55 |
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
