产品
功分器
30~3000MHz, 1W, 2路, 0°, 表面贴装, 工业级
- S1027
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 30 | ~ | 3000 | MHz |
| 插入损耗 | 2 | dB | ||
| 隔离度 | 15 | dB | ||
| 输入驻波比 | 1.8 | |||
| 输出驻波比 | 1.8 | |||
| 幅度平衡 | 0.6 | dB | ||
| 相位平衡 | 8 | ° |
其它参数
| 功率容量 | 1W |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
其它参数
| 公共端口 | 6 |
| 分配端口 | 3，4 |
| 接地端口 | 1，2 |

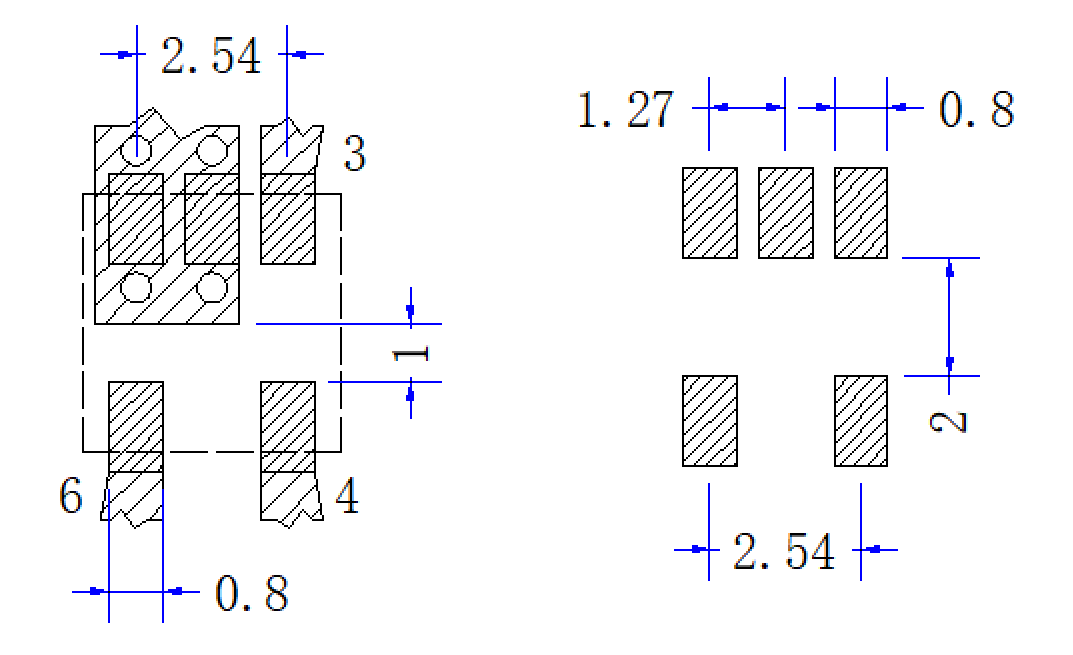

建议PCB布局图

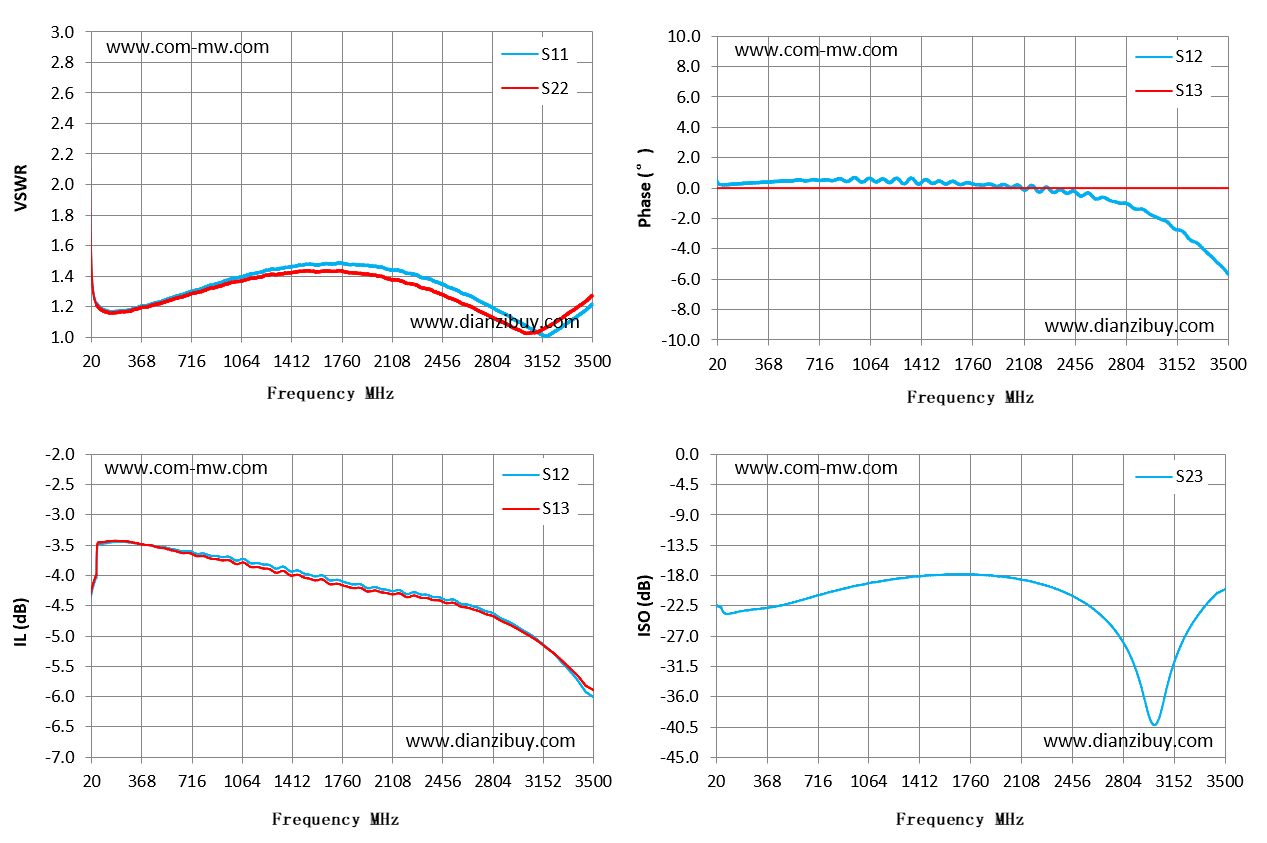

典型测试曲线图

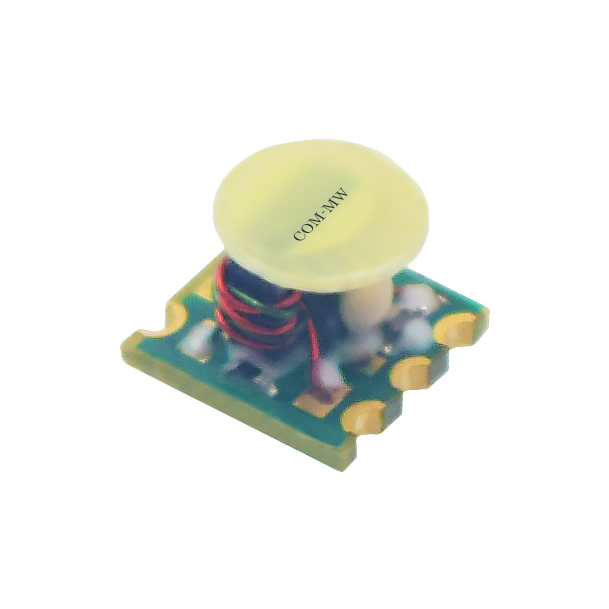

参考实物图

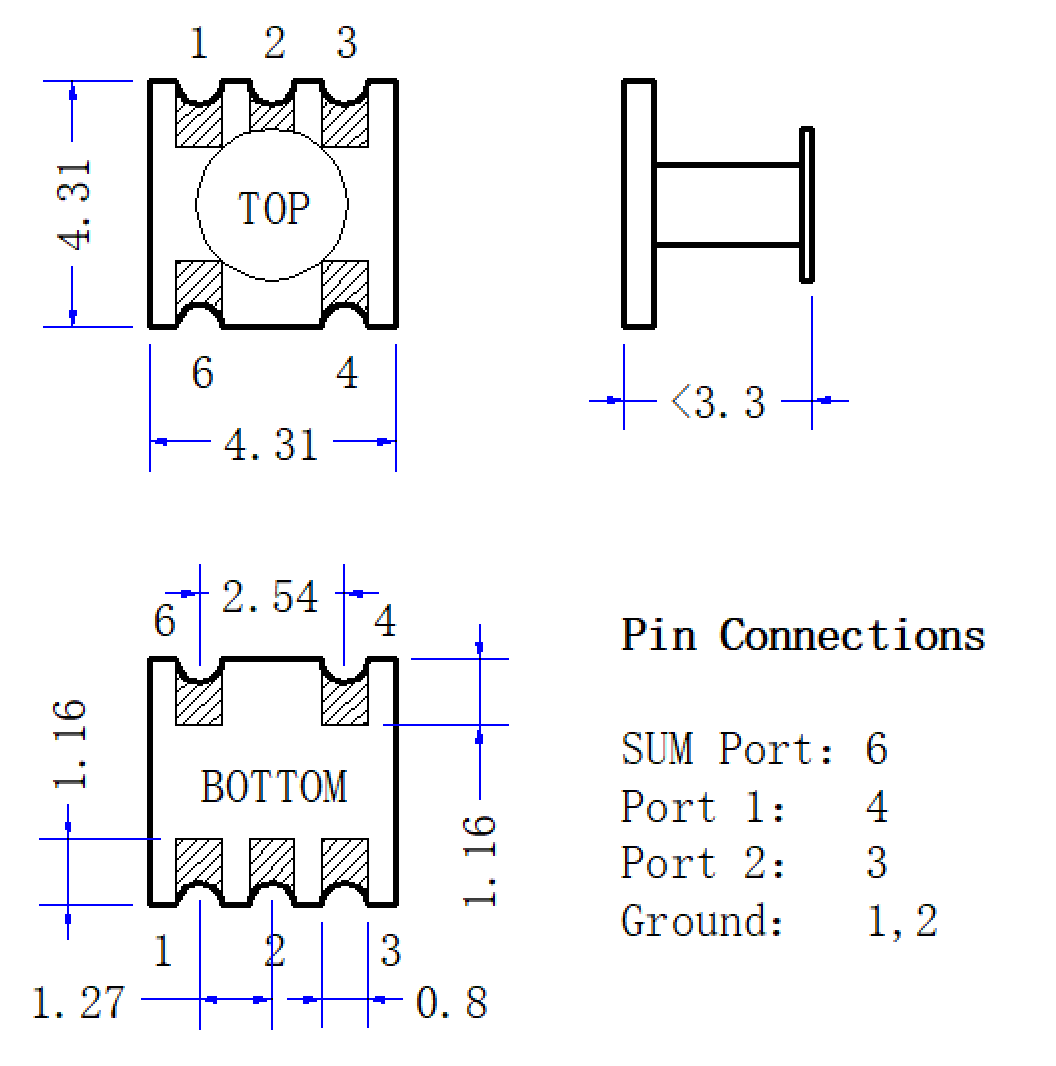

外形结构图（mm）
典型测试数据
| Frequency MHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S12 相位 ° | S23 隔离 dB |
|---|---|---|---|---|---|
| 20 | 1.49 | -4.27 | -4.23 | 0.43 | -22.35 |
| 269 | 1.17 | -3.45 | -3.44 | 0.35 | -23.06 |
| 517 | 1.24 | -3.54 | -3.55 | 0.47 | -22.17 |
| 766 | 1.31 | -3.64 | -3.68 | 0.54 | -20.66 |
| 1014 | 1.39 | -3.75 | -3.81 | 0.41 | -19.39 |
| 1263 | 1.44 | -3.84 | -3.91 | 0.49 | -18.46 |
| 1511 | 1.48 | -3.98 | -4.05 | 0.4 | -17.95 |
| 1760 | 1.48 | -4.1 | -4.16 | 0.26 | -17.85 |
| 2009 | 1.46 | -4.21 | -4.26 | 0.06 | -18.26 |
| 2257 | 1.41 | -4.28 | -4.33 | 0.06 | -19.37 |
| 2506 | 1.32 | -4.4 | -4.45 | -0.51 | -21.64 |
| 2754 | 1.22 | -4.59 | -4.64 | -0.97 | -26.33 |
| 3003 | 1.09 | -4.89 | -4.92 | -1.9 | -39.99 |
| 3251 | 1.04 | -5.35 | -5.34 | -3.48 | -26.08 |
| 3500 | 1.22 | -6.01 | -5.89 | -5.69 | -20.06 |
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
