开关
1.6~6GHz, 单刀八掷 , 电子吸收式开关, 100ns, SMA
- DSW8-8R1.6-6G-1245
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1.6 | ~ | 6 | GHz |
| 插入损耗 | 2 | dB | ||
| 隔离度 | 60 | dB | ||
| 驻波比 | 1.8 | |||
| 相位一致性 | ±5 | ° |
其它参数
| 开关路数 | 单刀八掷 |
| 开关特性 | 电子吸收式开关 |
| 开关时间 | 100ns |
| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀镍 |
| 功率容量 | 0.2W |
| 产品外壳材料 | 铝6061 |
| 工作电压 | ±5V |
| 工作电流 | 300mA |
| 工作温度 | -40~+85℃设计保证 |
| 其它 | 控制接口：J30J-9ZKP。 |

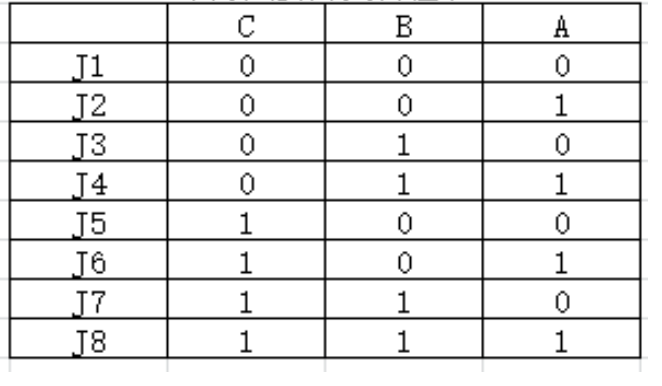

真值表
端口定义
| 公共端口 | J0 |
| 分路端口 | J1~J8 |

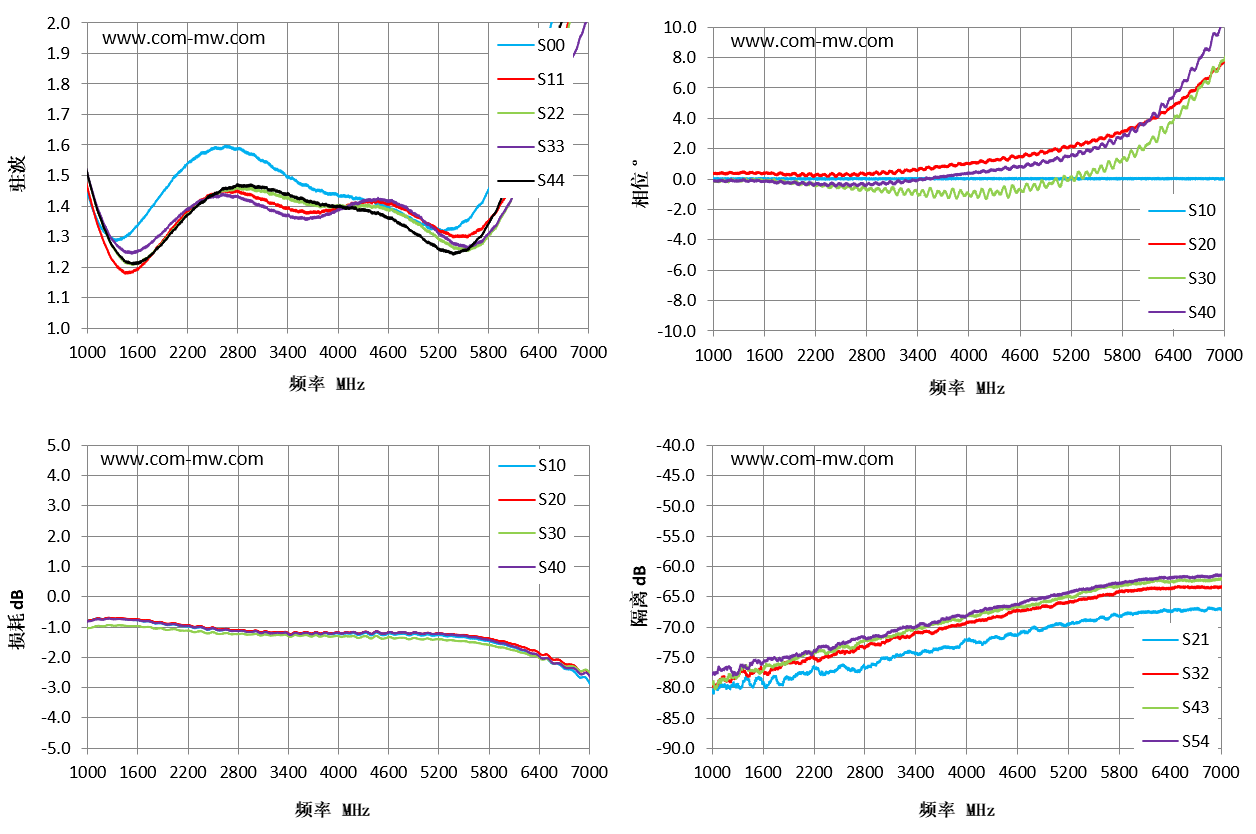

典型测试曲线图

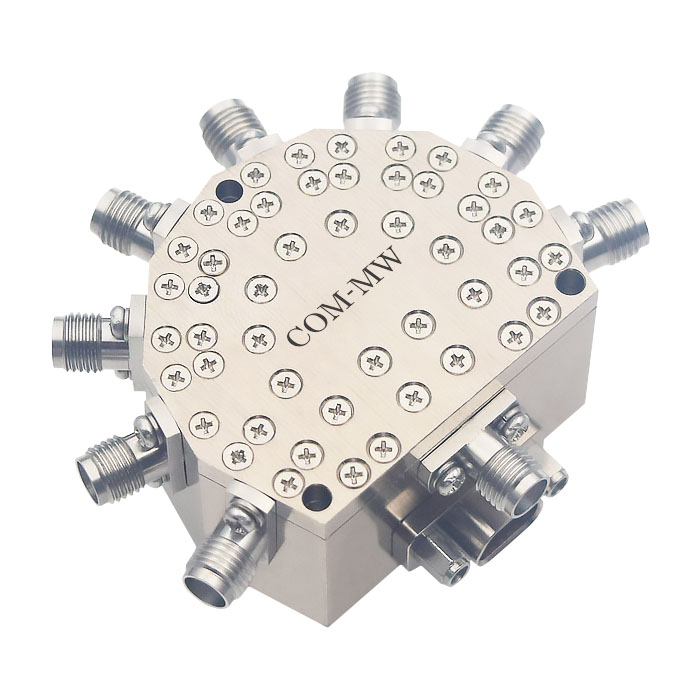

参考实物图

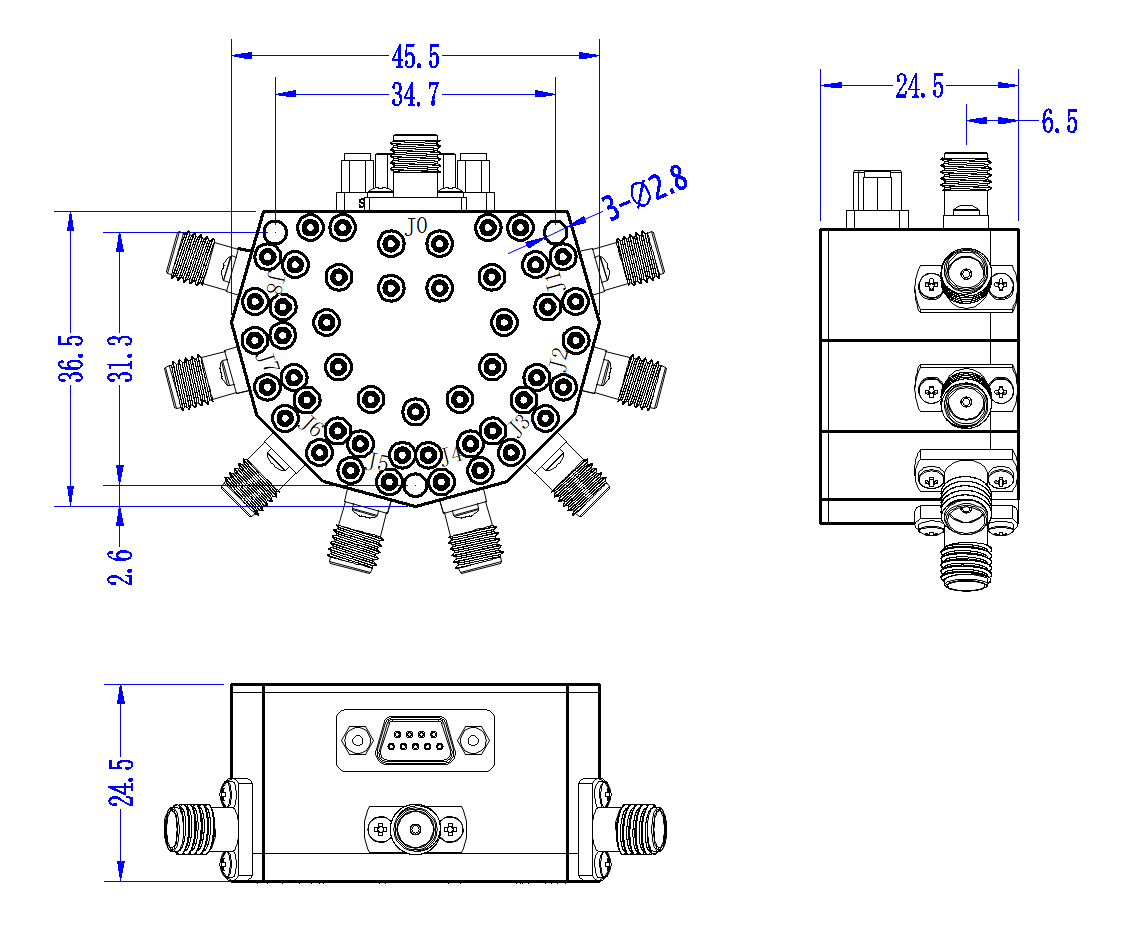

外形结构图（mm）
典型测试数据
| 频率 MHz | S00 驻波 | S11 驻波 | S10 损耗 dB | S40 相位 ° | S21 隔离 dB |
|---|---|---|---|---|---|
| 1000 | 1.44 | 1.46 | -0.79 | -0.12 | -80.5 |
| 1429 | 1.3 | 1.19 | -0.74 | -0.08 | -78.59 |
| 1857 | 1.43 | 1.27 | -0.87 | -0.25 | -78.62 |
| 2286 | 1.56 | 1.4 | -1.04 | -0.34 | -77.73 |
| 2714 | 1.59 | 1.45 | -1.13 | -0.35 | -77.29 |
| 3143 | 1.54 | 1.42 | -1.16 | -0.23 | -74.79 |
| 3571 | 1.47 | 1.38 | -1.21 | 0.04 | -74.07 |
| 4000 | 1.44 | 1.39 | -1.21 | 0.38 | -72.05 |
| 4429 | 1.42 | 1.41 | -1.22 | 0.78 | -71.82 |
| 4857 | 1.36 | 1.38 | -1.28 | 1.16 | -70.49 |
| 5286 | 1.32 | 1.31 | -1.31 | 1.77 | -69.26 |
| 5714 | 1.41 | 1.32 | -1.43 | 2.46 | -68.02 |
| 6143 | 1.66 | 1.5 | -1.71 | 4.09 | -67.46 |
| 6571 | 2.02 | 1.81 | -2.22 | 6.56 | -67.24 |
| 7000 | 2.59 | 2.3 | -2.83 | 10.39 | -67.05 |
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
