产品
环行器
工作频率24000~24250MHz, 通过功率5W, 2.92-JK
- DH9-24-24.25G-1775
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
低损耗，高隔离度。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 24000 | ~ | 24250 | MHz |
| 插入损耗 | 0.4 | dB | ||
| 隔离度 | 25 | dB | ||
| 驻波比 | 1.2 |
其它参数
| 通过功率 | 5W |
| 传输方向 | 逆时针 |
| 接口形式 | 2.92-JK |
| 阻抗 | 50Ω |
| 工作温度 | -10~+60℃设计保证 |
| 其它 | 重点保证1-2之间的隔离度 |
典型测试数据
| 频率 GHz | S11 驻波 | S12 隔离 dB | S12 损耗 dB | S22 驻波 |
|---|---|---|---|---|
| 20 | 1.68 | -17.11 | -1.1 | 1.71 |
| 21 | 1.56 | -14.6 | -0.87 | 1.56 |
| 22 | 1.37 | -13.65 | -0.54 | 1.39 |
| 23 | 1.12 | -15.79 | -0.32 | 1.16 |
| 24 | 1.08 | -24 | -0.36 | 1.07 |
| 25 | 1.13 | -21.82 | -0.27 | 1.16 |
| 26 | 1.23 | -16.3 | -0.35 | 1.25 |
| 27 | 1.24 | -15.73 | -0.59 | 1.23 |
| 28 | 1.23 | -18.81 | -0.34 | 1.24 |
| 29 | 1.16 | -23.35 | -0.31 | 1.18 |
| 30 | 1.1 | -21.33 | -0.3 | 1.13 |
| 31 | 1.1 | -21.58 | -0.4 | 1.13 |
| 32 | 1.09 | -28.97 | -0.63 | 1.12 |
| 33 | 1.05 | -22.6 | -0.77 | 1.06 |
| 34 | 1.38 | -14.04 | -1.11 | 1.43 |

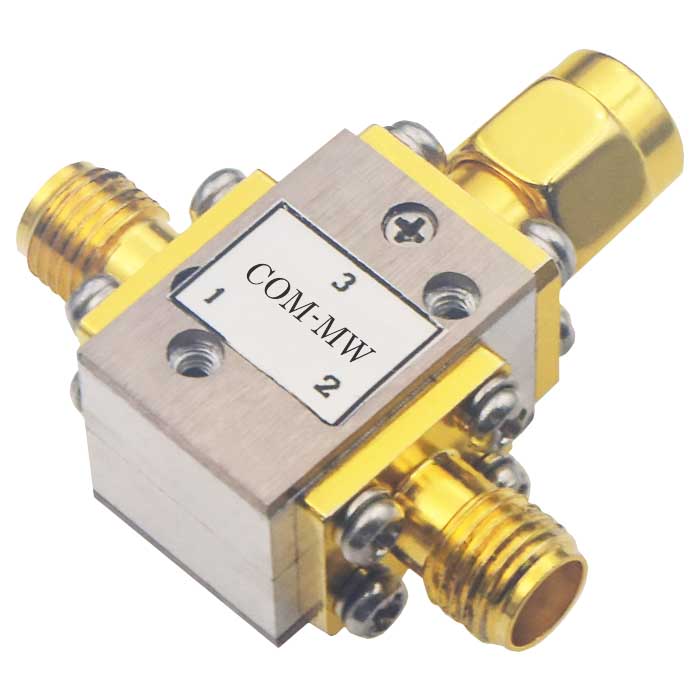

参考实物图

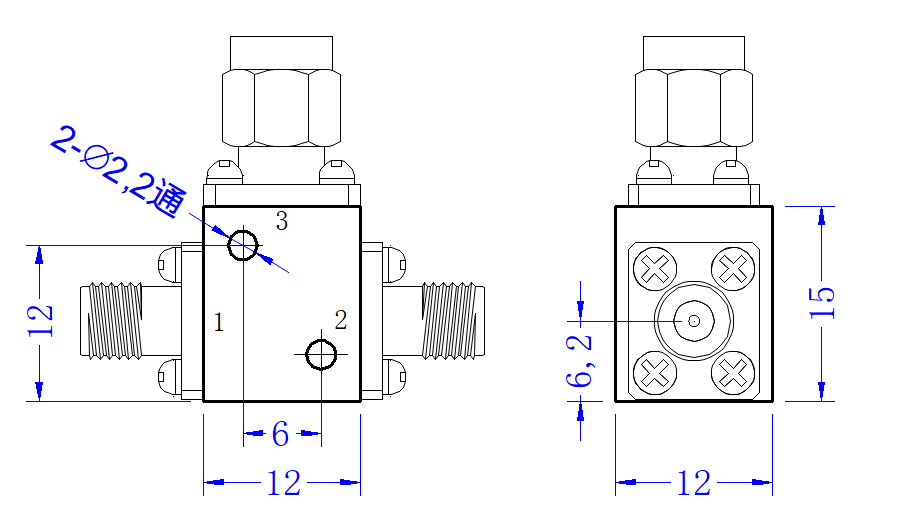

外形结构图（mm）

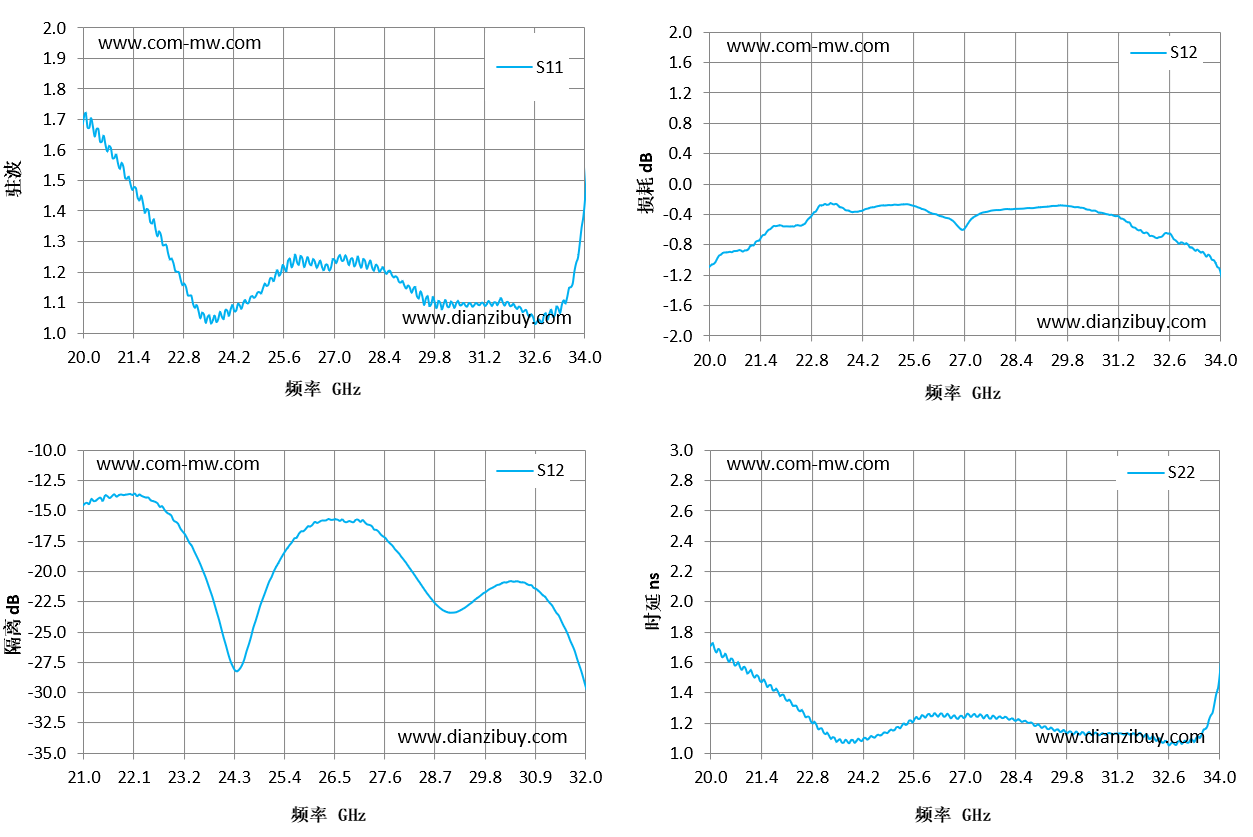

典型测试曲线图
注意事项
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
