产品
功率放大器
24~34GHz, 增益14dB, P-1输出功率24dBm, 饱和功率29dBm, 2.92
- DPA8-24-34-3142
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
大功率
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 24 | ~ | 34 | GHz |
| 增益 | 14 | dB | ||
| 增益平坦度 | ±2 | dB | ||
| 驻波比 | 2@24~25GHz;2.5@25~34GHz; | |||
| P-1输出功率 | 24 | dBm | ||
| 饱和功率 | 29 | dBm |
环境要求
| 接口形式 | 2.92-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 工作电压 | +12V |
| 工作电流 | 1000mA |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
典型测试数据
| 频率GHz | S11驻波 | S22驻波 | S21增益 dB | S21 1dB功率 dBm | S21 饱和功率 dBm |
| 22 | 2.63 | 1.44 | 15.02 | 27.9 | 29.2 |
| 23 | 1.56 | 1.76 | 15.03 | 27 | 29.2 |
| 24 | 1.41 | 1.92 | 15.65 | 27.8 | 30 |
| 25 | 1.82 | 1.76 | 16.27 | 28.1 | 30.8 |
| 25 | 1.82 | 1.76 | 16.27 | 28.1 | 30.8 |
| 26 | 1.4 | 1.45 | 16.8 | 28.2 | 30.9 |
| 27 | 1.09 | 1.24 | 16.92 | 28.9 | 31.9 |
| 28 | 1.36 | 1.3 | 16.62 | 28.9 | 31.5 |
| 29 | 1.81 | 1.51 | 16.36 | 27.9 | 31.5 |
| 30 | 1.61 | 1.69 | 16.17 | 27.3 | 31.11 |
| 31 | 1.38 | 1.9 | 16.66 | 26.9 | 31 |
| 32 | 1.7 | 2.09 | 16.66 | 26.7 | 30.8 |
| 33 | 1.8 | 2.17 | 16.62 | 25.8 | 31 |
| 34 | 1.1 | 2.12 | 18.11 | 27.1 | 31.7 |
| 35 | 1.72 | 1.84 | 18.2 | 27.3 | 32.5 |
| 36 | 1.51 | 1.57 | 18.52 | 28 | 32.2 |

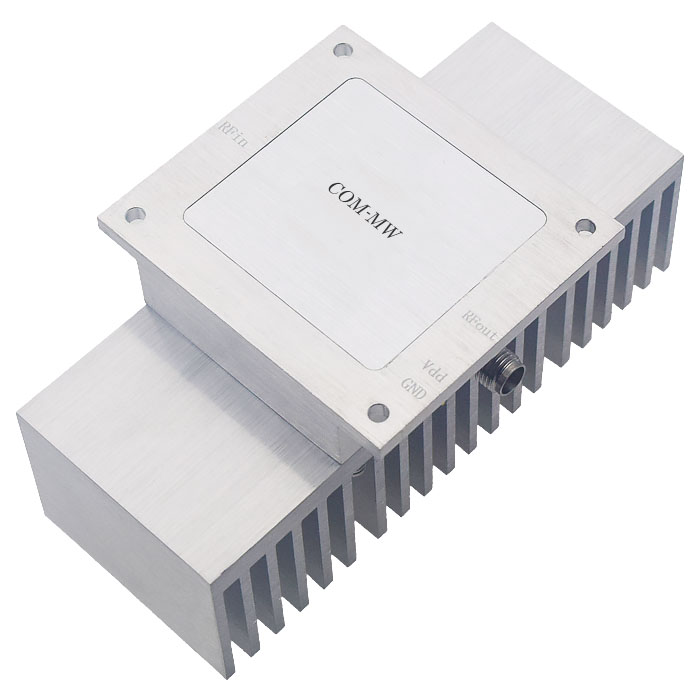

参考实物图

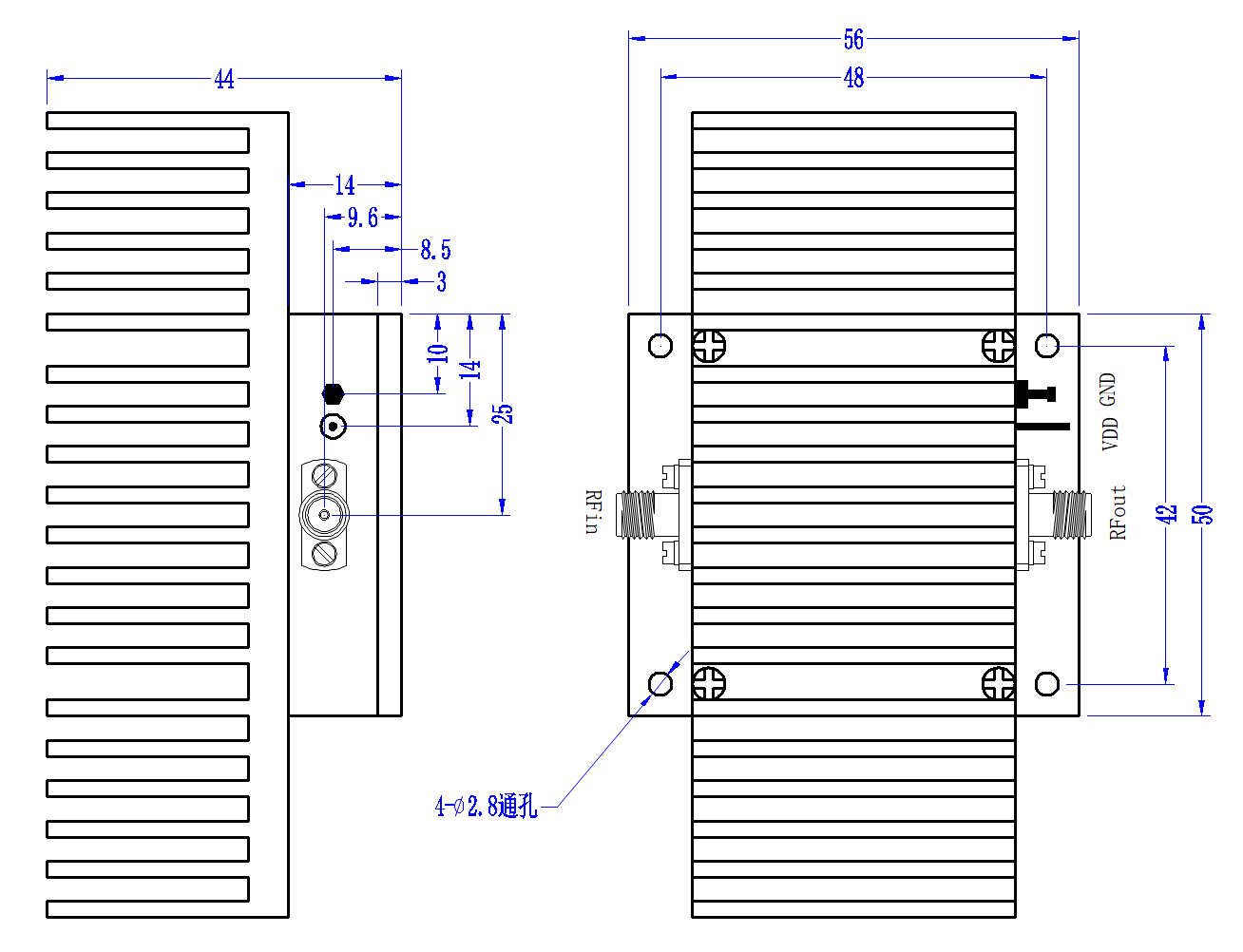

外形结构图

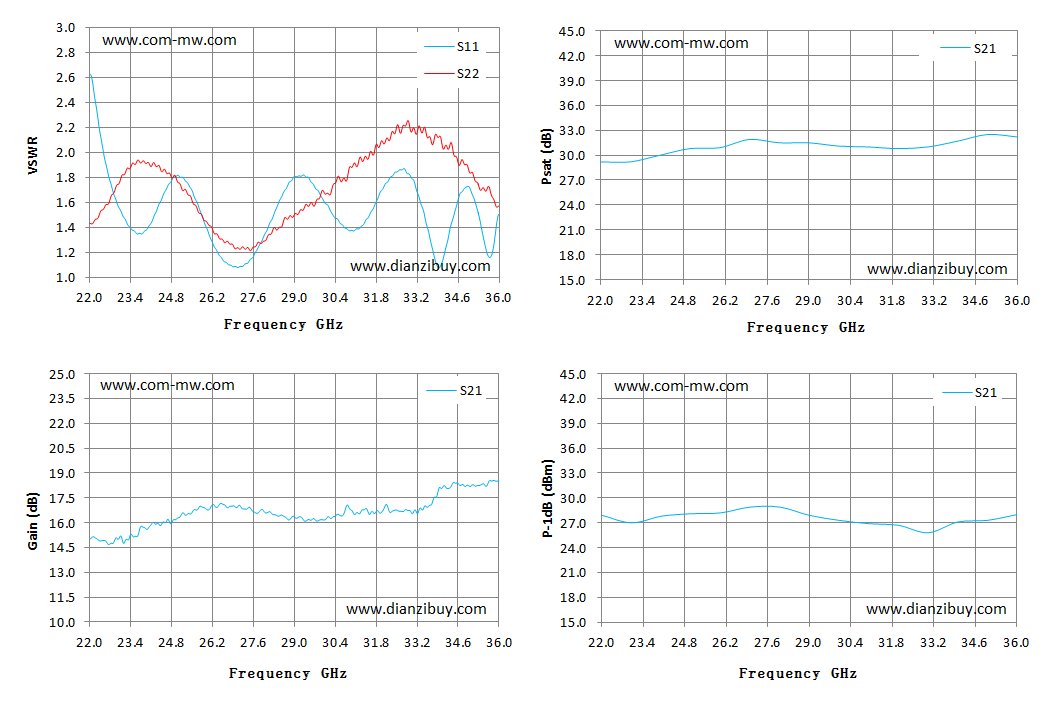

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
产品整体温度大于125℃的情况下，请在订货前与我们协商；
清洗产品表面，请勿将产品浸泡清洗液中清洗。
