滤波器
通带频率 DC~47MHz,带外抑制 70-750MHz≥30dB,表面贴装
- ZLPF5-L0-47-3942
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 47 | MHz |
| 通带损耗 | / | / | 3 | dB | ||
| 带外抑制 | 70-750 | MHz≥ | 30 | dB | ||
| 通带驻波 | / | / | 1.6 |
其它参数
| 接口形式 | 表面贴装 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
| ROHS | 满足 |
功能示意图
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 1 | 1.08 | 1.04 | -0.29 | -0.29 | 8.3 |
| 10 | 1.15 | 1.13 | -0.39 | -0.39 | 8.83 |
| 18 | 1.23 | 1.18 | -0.54 | -0.54 | 9.23 |
| 27 | 1.25 | 1.1 | -0.88 | -0.88 | 11.01 |
| 35 | 1.28 | 1.08 | -1.15 | -1.15 | 12.36 |
| 44 | 1.35 | 1.29 | -1.97 | -1.97 | 17.63 |
| 52 | 1.15 | 1.18 | -3.56 | -3.56 | 30.5 |
| 61 | 2.74 | 3.59 | -18.19 | -18.19 | 18.62 |
| 69 | 9.75 | 12.18 | -46.68 | -46.68 | -42.82 |
| 78 | 22.88 | 26.38 | -52.09 | -52.09 | -28.65 |
| 86 | 40.75 | 44.77 | -55.28 | -55.28 | -32.08 |
| 95 | 68.14 | 75.03 | -42.96 | -42.96 | -2.08 |
| 103 | 94.8 | 111.8 | -38.34 | -38.34 | 0.97 |
| 112 | 122.67 | 166.29 | -35.67 | -35.67 | 1.36 |
| 120 | 144.35 | 240 | -34.32 | -34.32 | 1.35 |

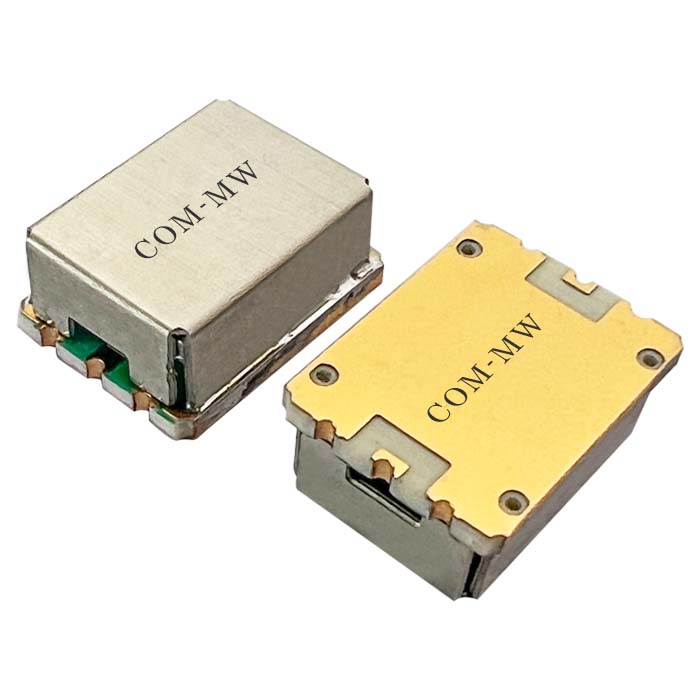

参考实物图

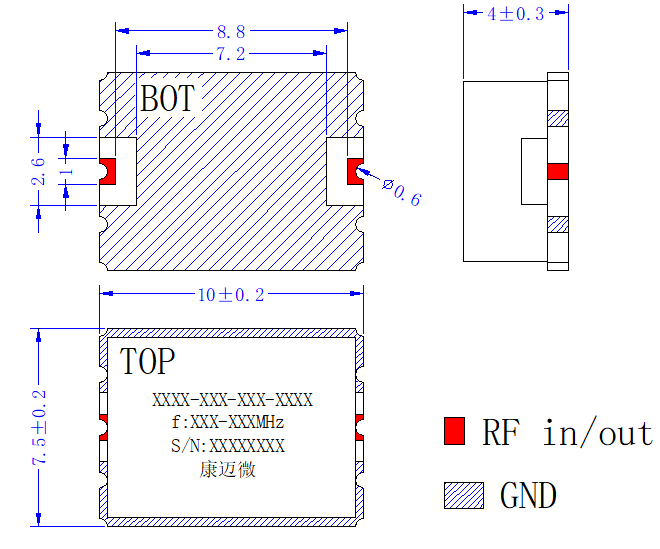

外形结构图（mm）

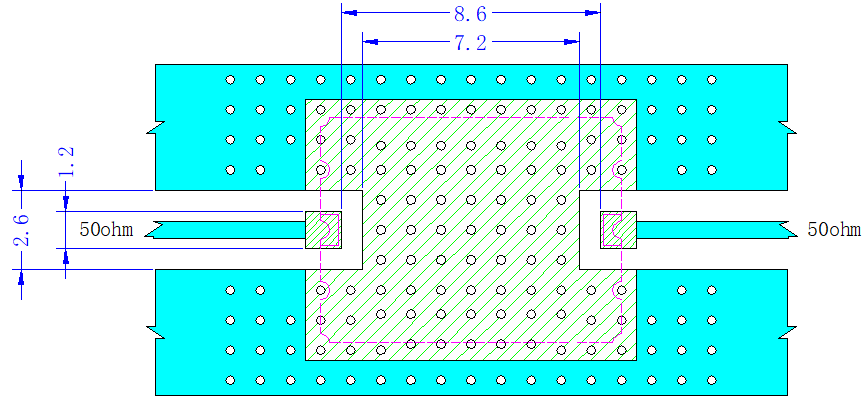

建议PCB布局图:RO4350B，H:0.254mm

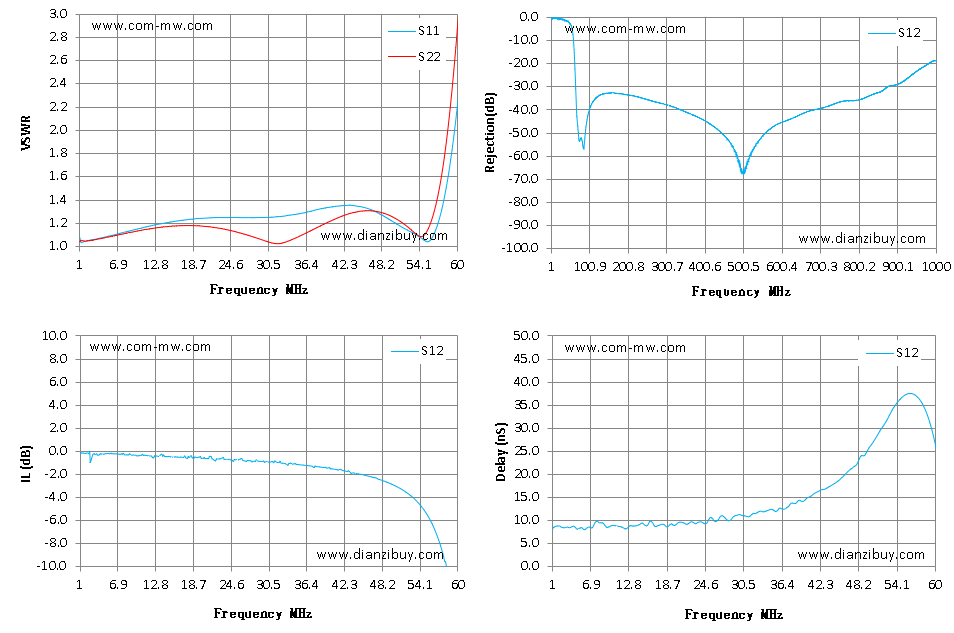

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
| 3 | 建议分腔使用，芯片端口可互换; |
| 4 | 表贴式滤波器的接地很重要，如果接地效果不理想，会对 滤波器的电特性造成影响，尤其是带外抑制指标会明显变差， 在使用中尽量使产品的各个侧面及上、下面与组件的金属壳 体贴合接触，只有良好的接地，正确的安装，才能发挥滤波 器最佳性能，获得最佳效果： |
