产品
馈电器
10~6000MHz,馈电电压 50V,馈电电流 300mA,SMA-JK
- ZBT8-10-6000-1196
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，大功率。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 10 | ~ | 6000 | MHz |
| 插入损耗 | 1.2 | dB | ||
| 隔离度 | 20 | dB | ||
| 主线驻波比 | 1.3 | |||
| 馈电电压 | 50 | V | ||
| 馈电电流 | 300 | mA |
其它参数
| 接口形式 | SMA-JK |
| 接口材质 | 不锈钢 |
| 馈电接口 | 微带圆针 |
| 阻抗 | 50Ω |
| 功率容量 | 5W射频功率，设计保证 |
| 工作温度 | -40~+85℃设计保证 |
端口定义
| RF端口 | SMA-K |
| RF&DC端口 | SMA-J |
| DC端口 | 微带圆针 |
| 接地端口 | 接地柱 |
典型测试数据
| Frequency GHz | S11 驻波 | S21 损耗 dB | S12 隔离 dB | S22 驻波 |
| 0.01 | 1.11 | -0.23 | -67.20 | 1.20 |
| 0.58 | 1.05 | -0.08 | -57.85 | 1.04 |
| 1.15 | 1.04 | -0.18 | -52.46 | 1.03 |
| 1.72 | 1.05 | -0.27 | -50.93 | 1.01 |
| 2.29 | 1.05 | -0.17 | -45.21 | 1.03 |
| 2.86 | 1.11 | -0.17 | -41.19 | 1.08 |
| 3.43 | 1.09 | -0.17 | -37.49 | 1.05 |
| 4.01 | 1.09 | -0.27 | -33.76 | 1.09 |
| 4.58 | 1.13 | -0.18 | -30.47 | 1.16 |
| 5.15 | 1.14 | -0.25 | -28.44 | 1.15 |
| 5.72 | 1.12 | -0.33 | -26.89 | 1.08 |
| 6.29 | 1.19 | -0.38 | -25.32 | 1.14 |
| 6.86 | 1.42 | -0.52 | -24.03 | 1.34 |
| 7.43 | 1.70 | -0.76 | -22.43 | 1.63 |
| 8.00 | 2.02 | -1.11 | -20.02 | 1.86 |

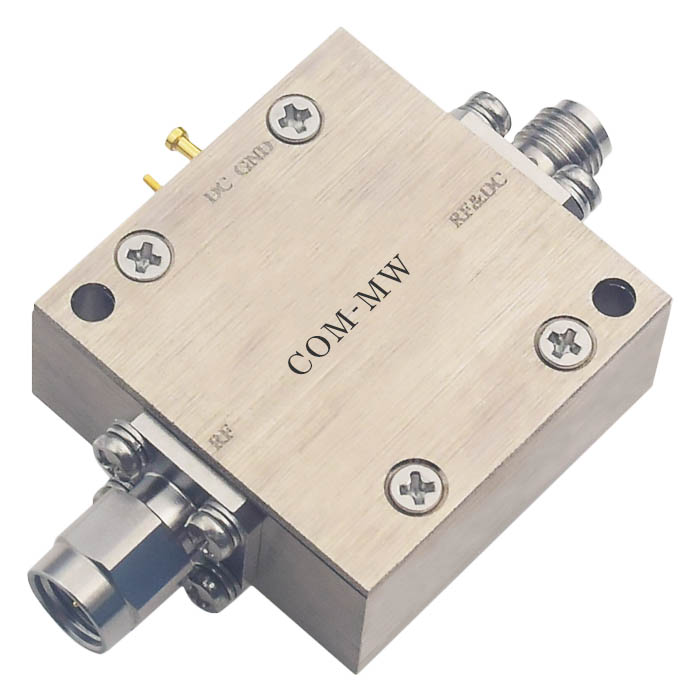

参考实物图

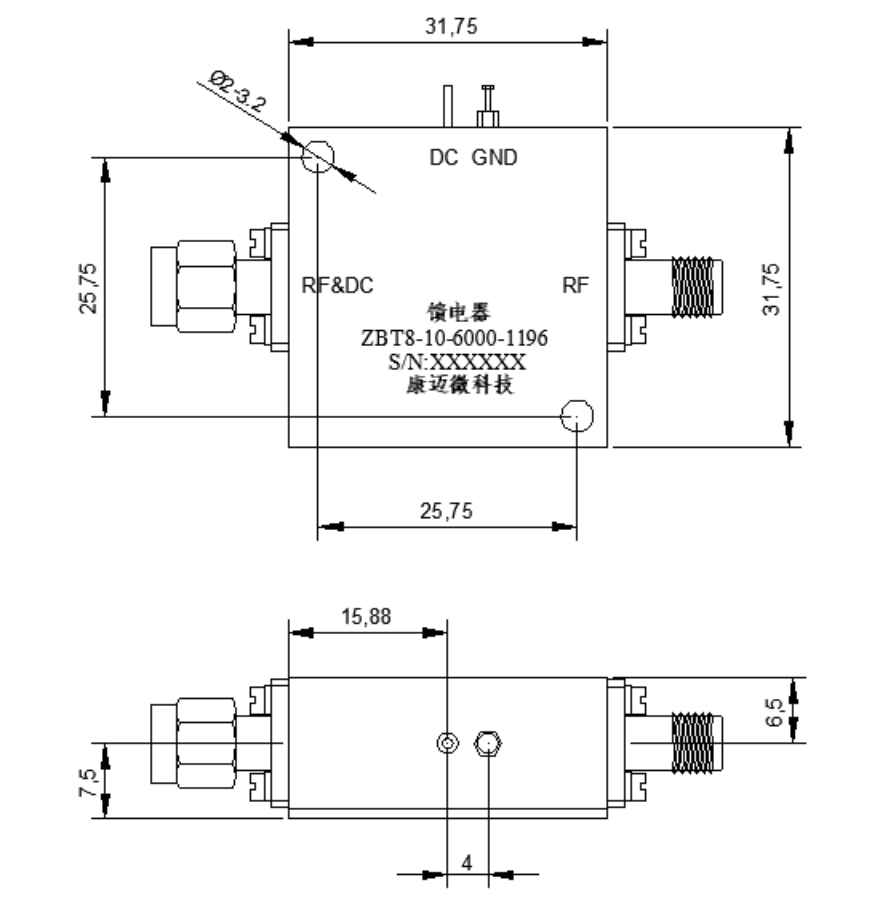

外形结构图（mm）

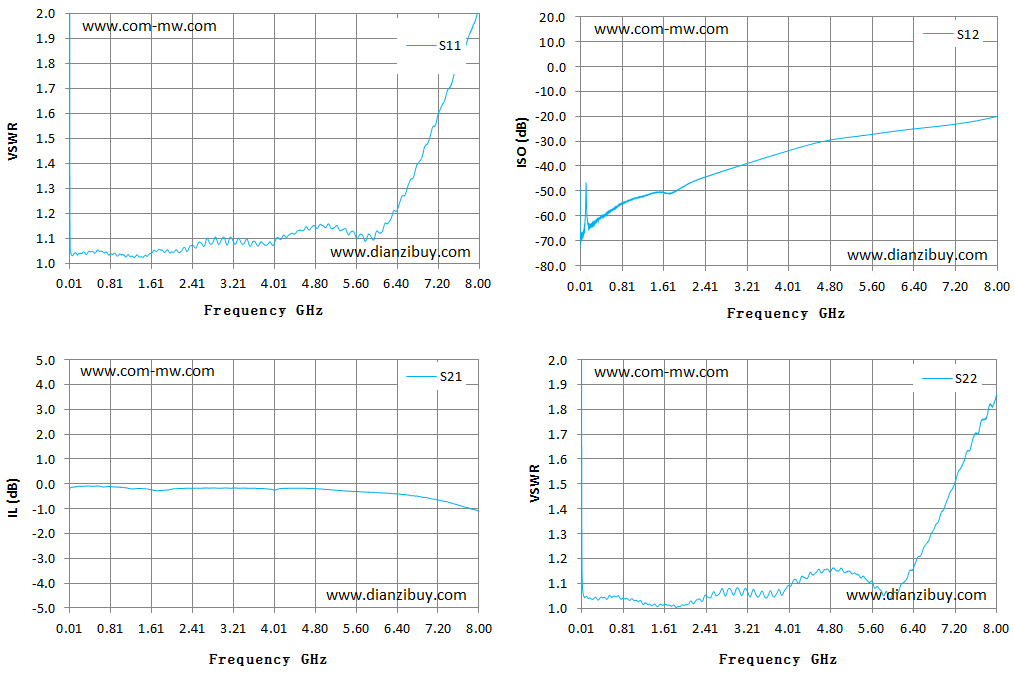

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
