中心频率 1200MHz,0.5dB带宽 400MHz,DC-800MHz≥60dBc,1600-2500MHz≥60dBc,SMA
- ZBF5-L1200-400-949
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 中心频率 | / | / | 1200 | MHz | ||
| 0.5dB带宽 | / | / | 400 | MHz | ||
| 中心损耗 | / | / | 1.8 | dB | ||
| 带外抑制 | DC-800 | MHz≥ | 60 | dBc | ||
| 带外抑制 | 1600-2500 | MHz≥ | 60 | dBc | ||
| 通带驻波 | 1040-1360 | MHz | 1.5 | |||
| 群时延波动 | 1040-1360 | MHz | 2 | ns |
其它参数
| 接口形式 | SMA-F |
| 阻抗 | 50Ω |
| 表面 | 黑色 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S21 抑制 dB | S12 时延 ns |
| 0.80 | 19.38 | 15.41 | -67.21 | 4.00 |
| 0.86 | 16.39 | 15.96 | -52.61 | 3.20 |
| 0.91 | 14.53 | 12.55 | -30.82 | 4.17 |
| 0.97 | 5.48 | 3.62 | -8.10 | 8.26 |
| 1.03 | 1.32 | 1.17 | -2.07 | 5.99 |
| 1.09 | 1.10 | 1.04 | -1.70 | 4.68 |
| 1.14 | 1.30 | 1.26 | -1.67 | 4.23 |
| 1.20 | 1.06 | 1.10 | -1.64 | 4.15 |
| 1.26 | 1.34 | 1.32 | -1.83 | 4.19 |
| 1.31 | 1.04 | 1.08 | -1.89 | 4.70 |
| 1.37 | 1.21 | 1.22 | -2.45 | 5.89 |
| 1.43 | 2.22 | 2.87 | -6.64 | 9.85 |
| 1.49 | 10.09 | 15.03 | -30.90 | 3.12 |
| 1.54 | 13.56 | 20.89 | -49.13 | 1.73 |
| 1.60 | 16.30 | 25.43 | -96.99 | -77.80 |

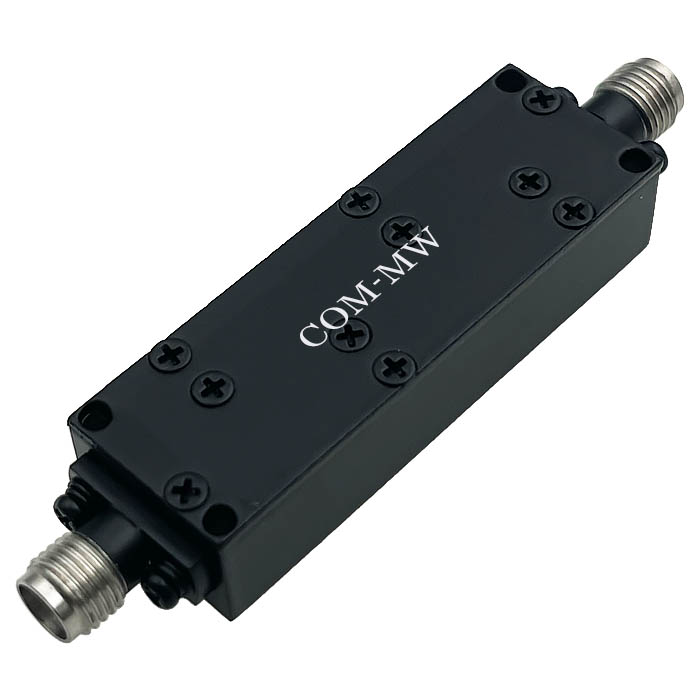

参考实物图

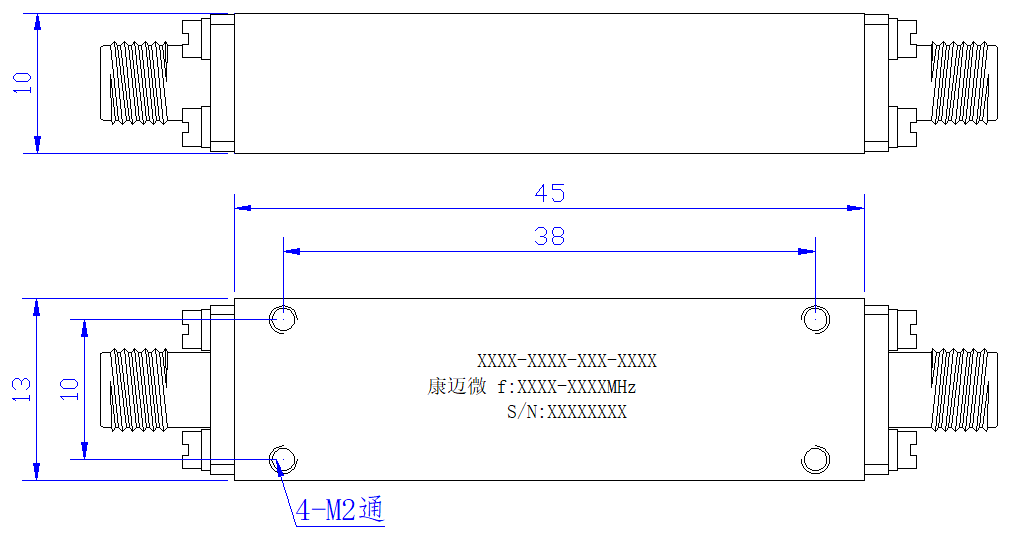

外形结构图（mm）

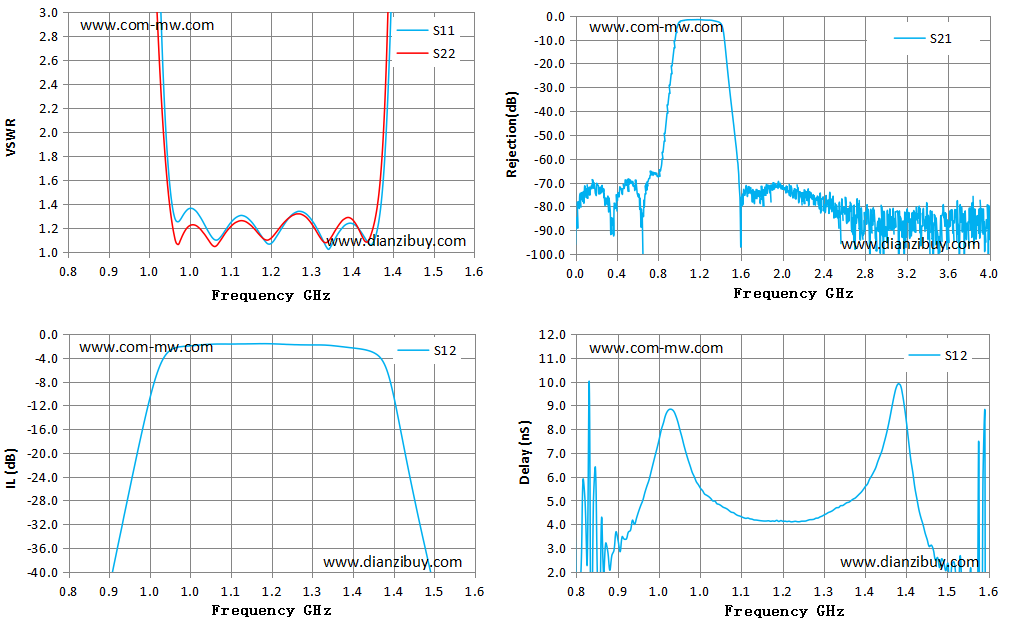

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
