600~6000MHz,100W,90°电桥,表面贴装
- 8H0017
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 600 | ~ | 6000 | MHz |
| 插入损耗 | 0.9 | 1.0 | dB | |
| 理论损耗 | 3 | dB | ||
| 隔离度 | -20 | dB | ||
| 驻波比 | 1.3 | 1.4 | ||
| 幅度平衡 | ±1 | dB | ||
| 相位平衡 | ±5 | ° |
其它参数
| 功率容量 | 100W设计保证 |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -45~+85℃设计保证 |
| 储存温度 | -55~+125℃设计保证 |
| 质量等级 | 工业级 |
| ROHS | 满足 |
端口定义
功分
| IN | 1 | 2 | 3 | 4 |
| ISO | 4 | 3 | 2 | 1 |
| 0° | 3 | 4 | 1 | 2 |
| -90° | 2 | 1 | 4 | 3 |
合成
| OUT | 1 | 2 | 3 | 4 |
| ISO | 4 | 3 | 2 | 1 |
| 0° | 2 | 1 | 4 | 3 |
| -90° | 3 | 4 | 1 | 2 |

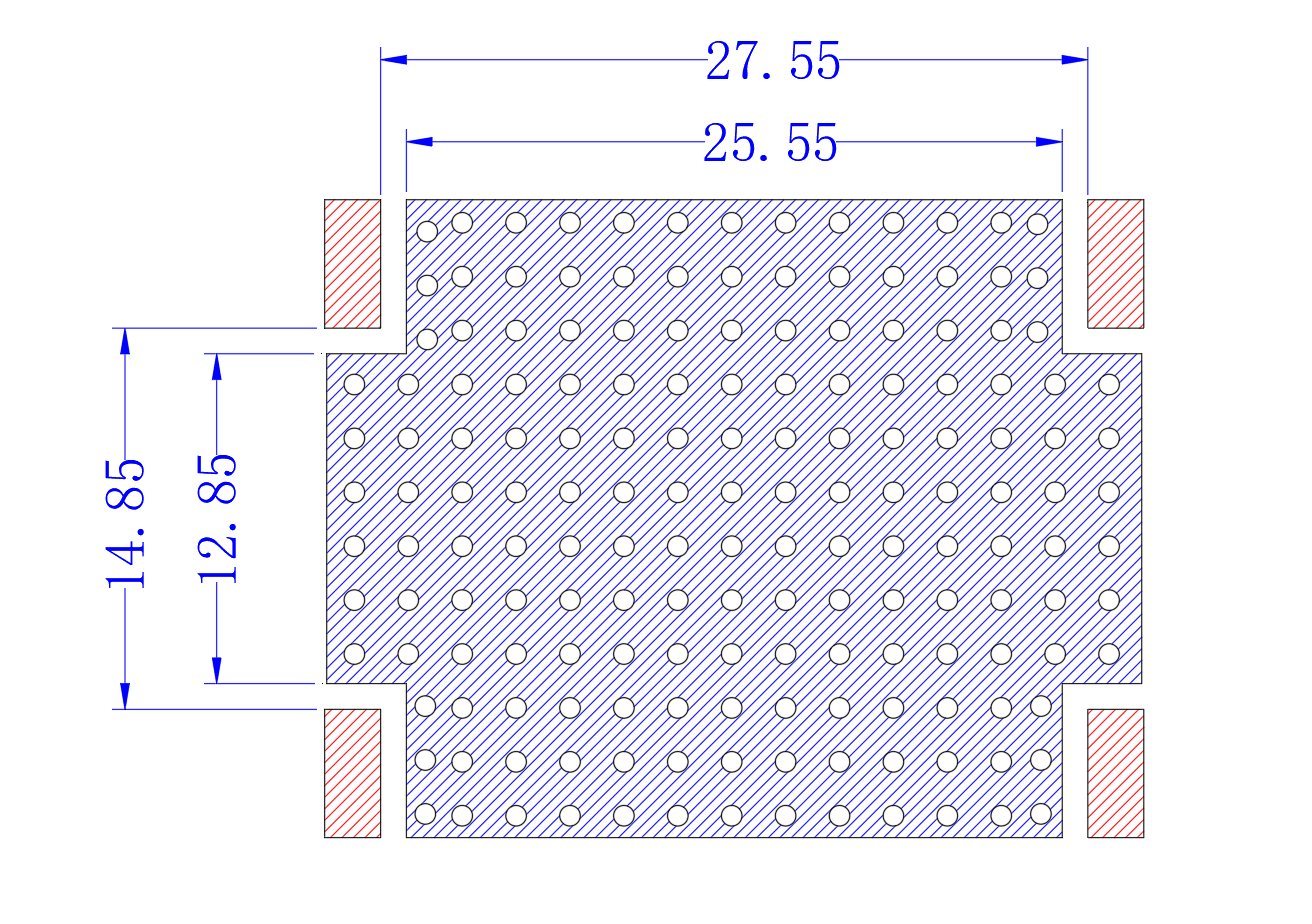

建议PCB布局图

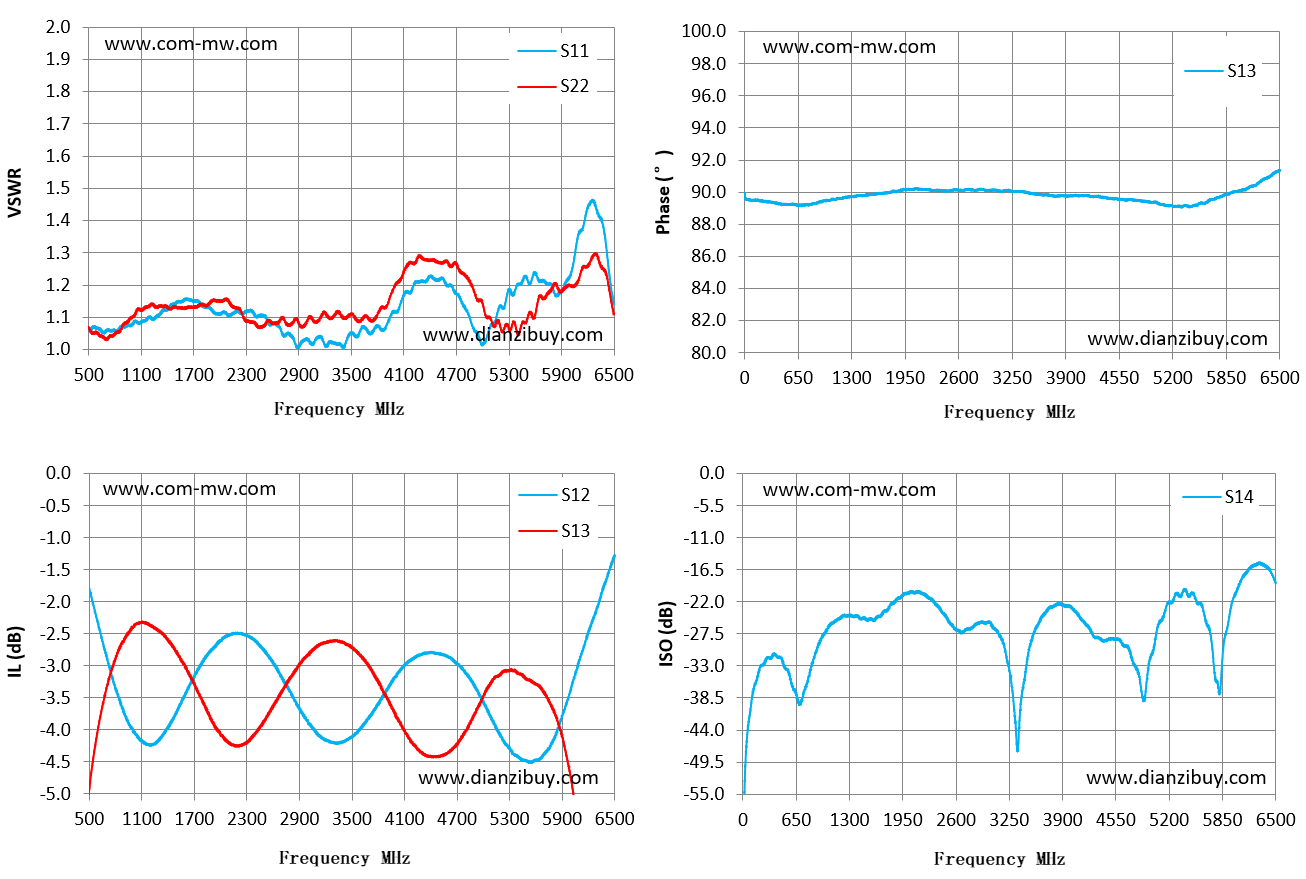

典型测试曲线图

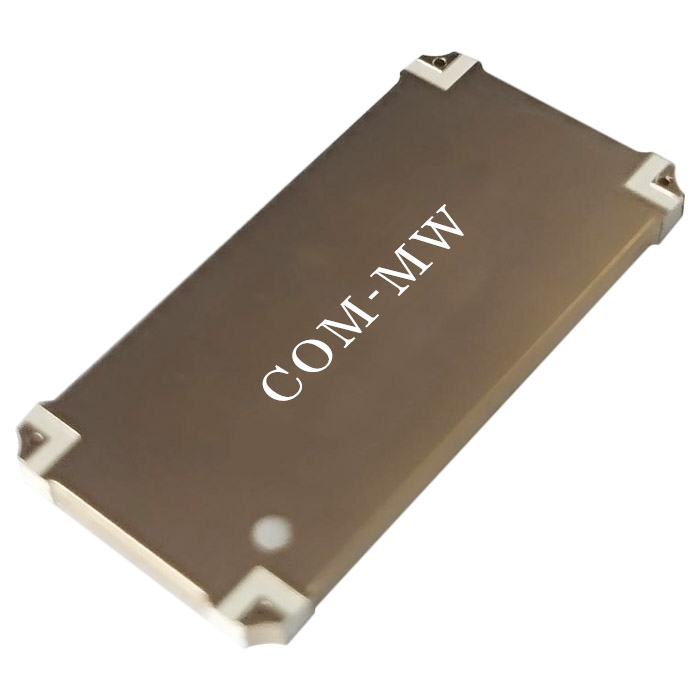

参考实物图

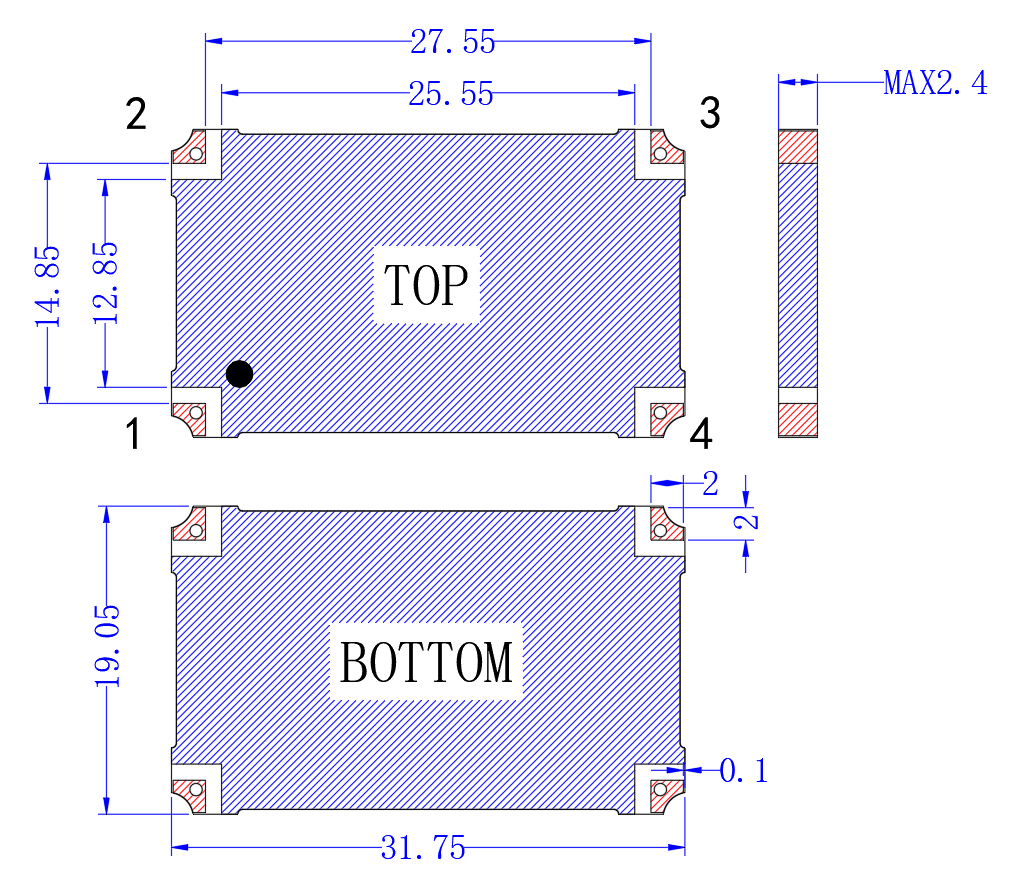

外形结构图（mm）
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 损耗 dB | S13 相位 ° | S14 隔离 dB |
| 500.00 | 1.06 | 1.06 | -1.80 | -4.92 | 89.25 | -32.89 |
| 929.00 | 1.07 | 1.08 | -3.84 | -2.52 | 89.42 | -29.16 |
| 1357.00 | 1.12 | 1.13 | -4.05 | -2.53 | 89.74 | -24.55 |
| 1786.00 | 1.14 | 1.14 | -2.96 | -3.53 | 90.01 | -22.85 |
| 2214.00 | 1.12 | 1.13 | -2.49 | -4.24 | 90.14 | -20.69 |
| 2643.00 | 1.08 | 1.08 | -3.04 | -3.53 | 90.13 | -27.06 |
| 3071.00 | 1.02 | 1.09 | -4.00 | -2.73 | 90.13 | -26.62 |
| 3500.00 | 1.05 | 1.11 | -4.11 | -2.72 | 89.91 | -29.57 |
| 3929.00 | 1.09 | 1.15 | -3.31 | -3.58 | 89.74 | -22.72 |
| 4357.00 | 1.21 | 1.28 | -2.80 | -4.41 | 89.67 | -28.33 |
| 4786.00 | 1.13 | 1.23 | -3.09 | -4.05 | 89.48 | -33.11 |
| 5214.00 | 1.13 | 1.06 | -4.14 | -3.10 | 89.11 | -22.11 |
| 5643.00 | 1.21 | 1.16 | -4.45 | -3.32 | 89.50 | -25.15 |
| 6071.00 | 1.33 | 1.20 | -3.04 | -5.39 | 90.11 | -18.44 |
| 6500.00 | 1.14 | 1.11 | -1.28 | -14.51 | 91.38 | -18.81 |
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 支持245℃回流焊。 |
