2000~8000MHz, 50W, 180°电桥, SMA
- ZHC9-2000-8000-2818
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 2000 | ~ | 8000 | MHz |
| 插入损耗 | 1.6 | dB | ||
| 隔离度 | 18 | dB | ||
| 驻波比 | 1.5 | |||
| 幅度平衡 | ±0.8 | dB | ||
| 相位平衡 | ±9 | ° |
其它参数
| 功率容量 | 50W设计保证 |
| 相位 | 180°电桥 |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 表面 | 黑色 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | Peak ≤1KW |
典型测试数据
| Frequency GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S13 相位 ° | S14 隔离 dB |
|---|---|---|---|---|---|
| 1.8 | 1.01 | -3.51 | -3.71 | 174.15 | -40.25 |
| 2.39 | 1.1 | -3.75 | -3.54 | 181.53 | -31.45 |
| 2.97 | 1.02 | -3.89 | -3.53 | 183.67 | -36.1 |
| 3.56 | 1.07 | -3.92 | -3.72 | 183.82 | -37.07 |
| 4.14 | 1.03 | -4 | -3.6 | 184.78 | -34.13 |
| 4.73 | 1.06 | -4.03 | -3.92 | 184.41 | -25.39 |
| 5.31 | 1.05 | -4.3 | -3.74 | 185.9 | -34.72 |
| 5.9 | 1.13 | -4.2 | -3.84 | 186.57 | -29.63 |
| 6.49 | 1.03 | -4.4 | -4.03 | 186.84 | -30.85 |
| 7.07 | 1.13 | -4.52 | -3.93 | 186.08 | -27.43 |
| 7.66 | 1.04 | -4.57 | -4.01 | 187.78 | -25.13 |
| 8.24 | 1.18 | -4.61 | -4.14 | 187.81 | -29.24 |
| 8.83 | 1.1 | -4.74 | -4.09 | 188.9 | -27.64 |
| 9.41 | 1.12 | -4.67 | -4.3 | 189.37 | -23.72 |
| 10 | 1.03 | -4.86 | -4.21 | 190.45 | -30.16 |

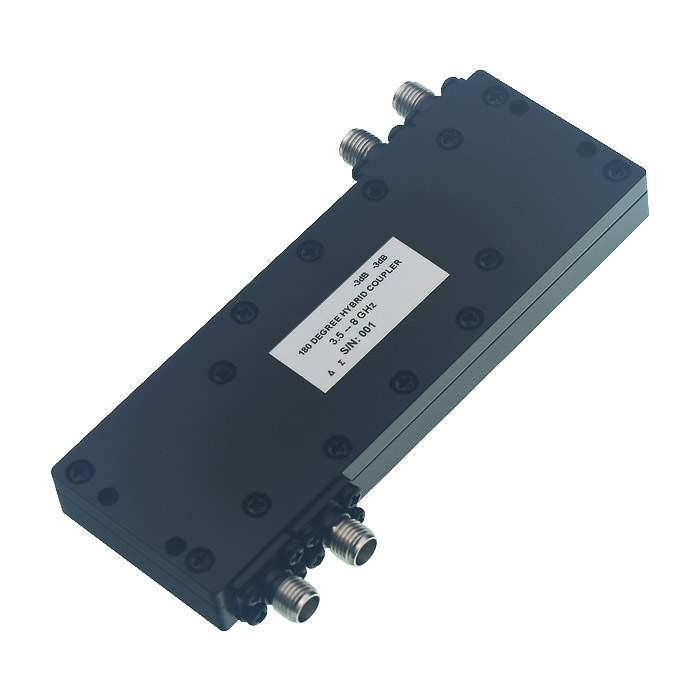

参考实物图

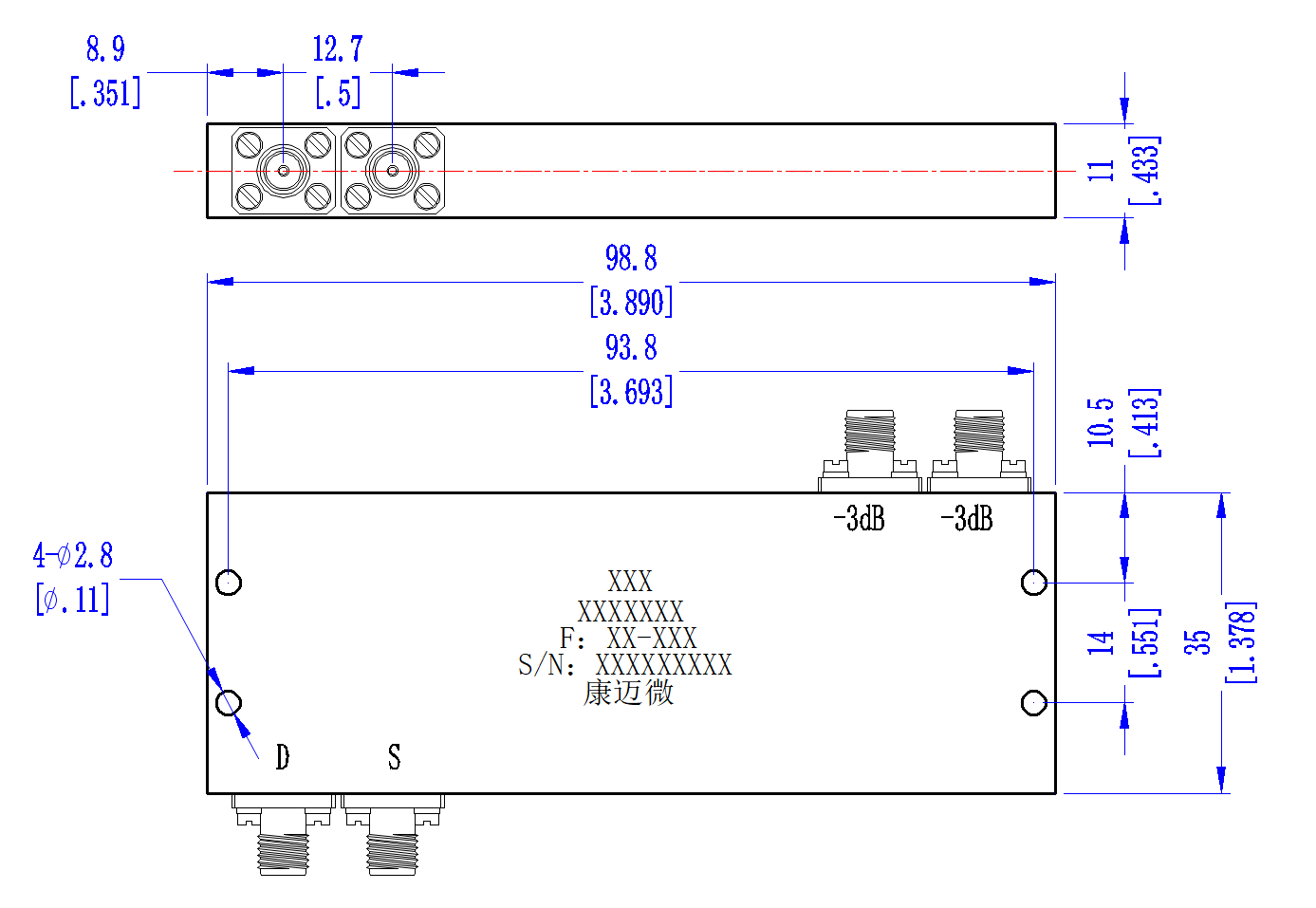

外形结构图（mm）

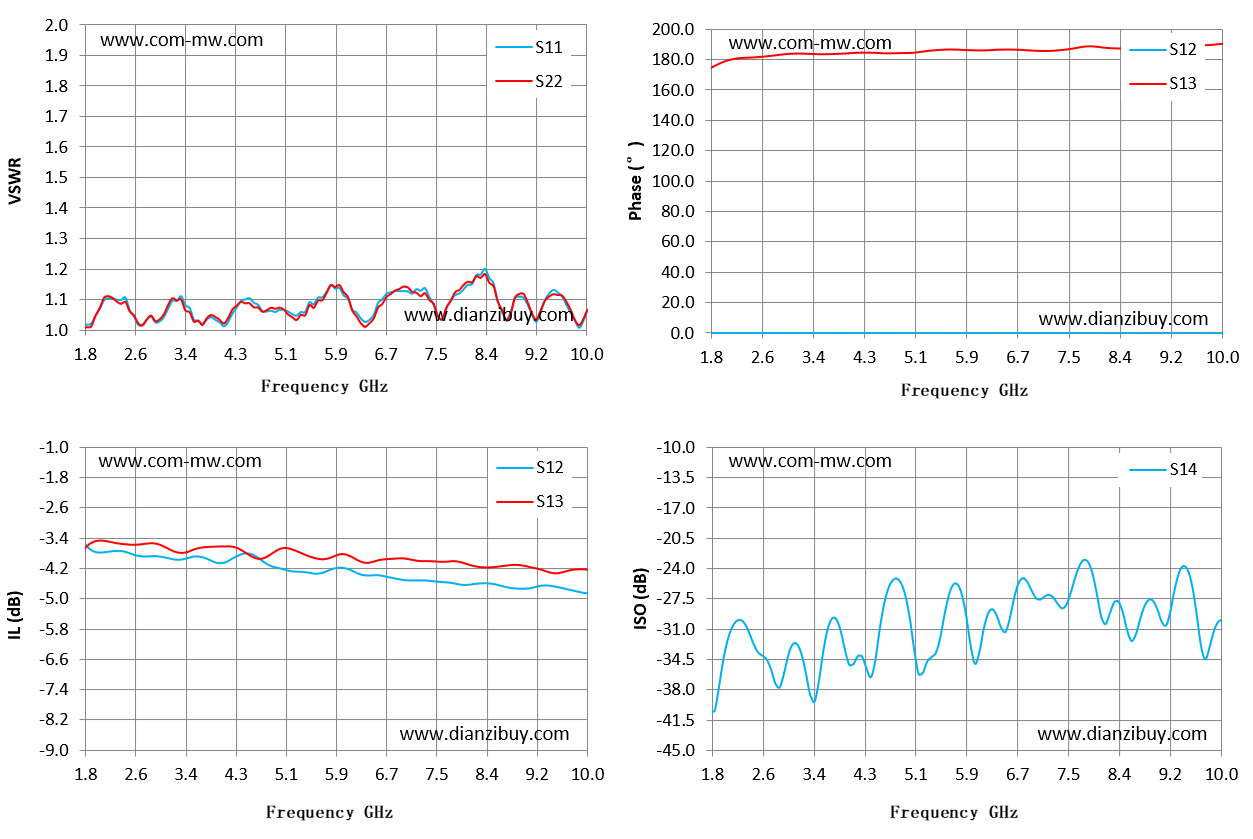

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
