2~18GHz, 增益15dB, 噪声系数2.5dB, P-1dB功率10dBm
低噪声,小体积。
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | 2 | ~ | 18 | GHz |
增益 | 15 | dB | ||
增益平坦度 | ±0.75 | dB | ||
噪声系数 | 2.5 | 3.3 | dB | |
驻波比 | 2 | |||
P-1dB功率 | 10 | dBm |

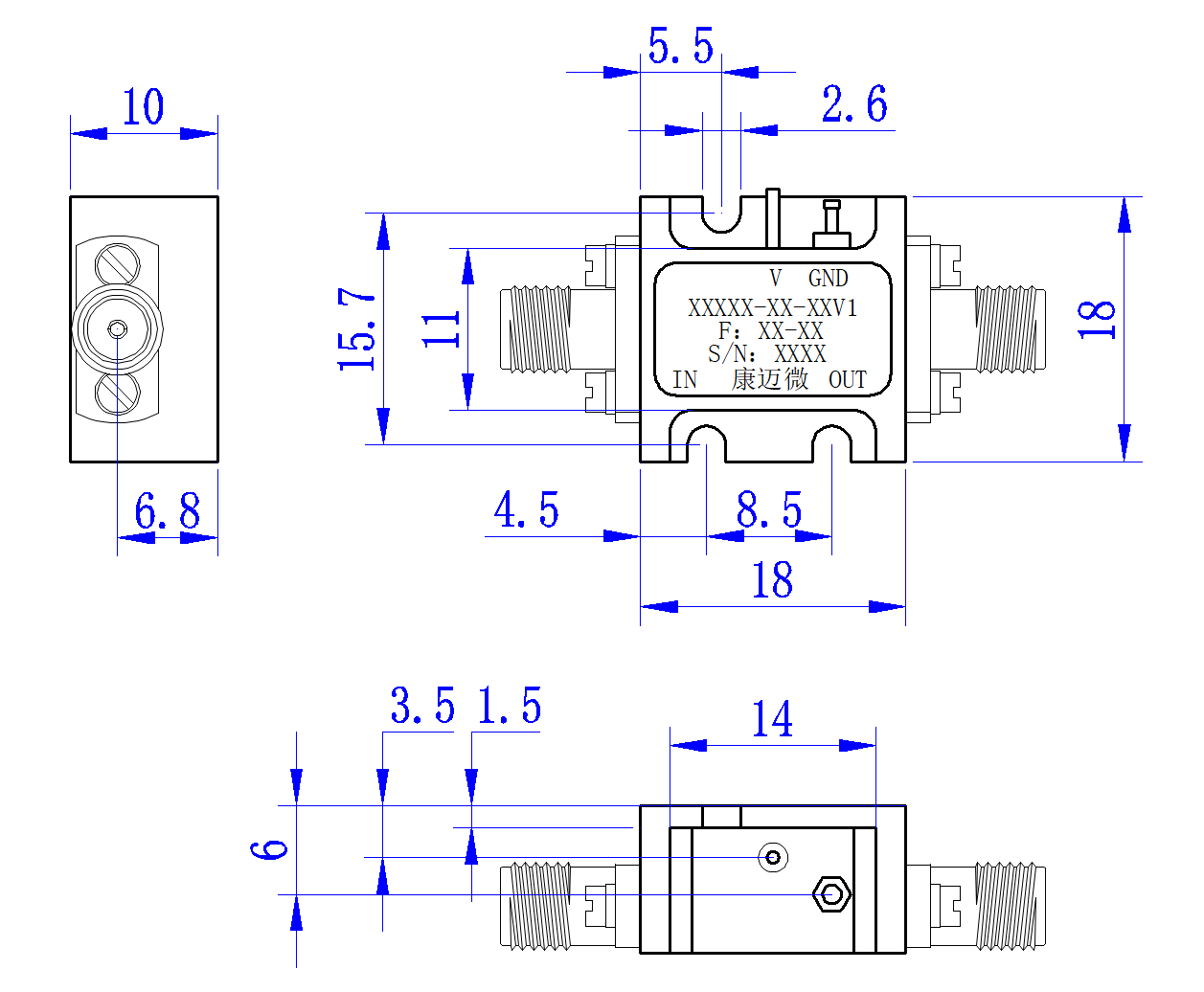

接口形式 | SMA-K可拆 0.38mm针 |
接口材质 | 不锈钢 |
阻抗 | 50Ω |
表面 | 镀金 |
工作电压 | +12V |
工作电流 | 100mA |
工作温度 | -40~+70℃设计保证 |

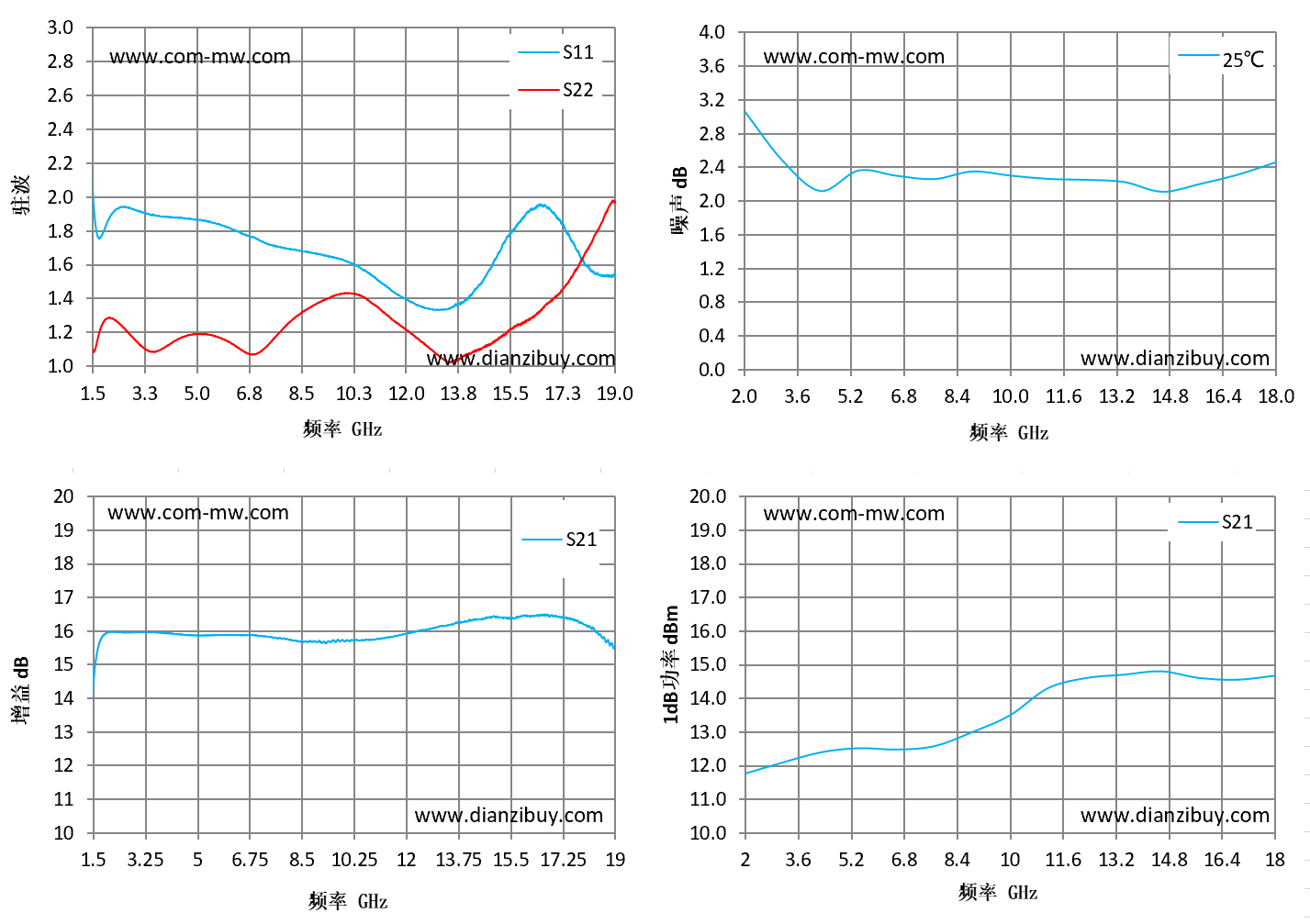

频率 GHz | S11 驻波 | S22 驻波 | S21 增益 dB | N 噪声 dB | S12 1dB功率 dBm |
---|---|---|---|---|---|
2 | 1.85 | 1.29 | 15.97 | 3.07 | 11.77 |
3.14 | 1.91 | 1.12 | 15.97 | 2.48 | 12.1 |
4.29 | 1.88 | 1.16 | 15.92 | 2.11 | 12.4 |
5.43 | 1.85 | 1.19 | 15.88 | 2.36 | 12.52 |
6.57 | 1.78 | 1.09 | 15.88 | 2.3 | 12.48 |
7.71 | 1.7 | 1.19 | 15.79 | 2.26 | 12.58 |
8.86 | 1.67 | 1.36 | 15.69 | 2.35 | 13 |
10 | 1.62 | 1.43 | 15.74 | 2.3 | 13.5 |
11.14 | 1.5 | 1.34 | 15.78 | 2.26 | 14.3 |
12.29 | 1.37 | 1.18 | 15.99 | 2.25 | 14.6 |
13.43 | 1.34 | 1.03 | 16.19 | 2.22 | 14.7 |
14.57 | 1.5 | 1.11 | 16.37 | 2.11 | 14.8 |
15.71 | 1.83 | 1.24 | 16.43 | 2.2 | 14.6 |
16.86 | 1.92 | 1.39 | 16.47 | 2.31 | 14.55 |
18 | 1.6 | 1.67 | 16.2 | 2.46 | 14.67 |
